多层板结构快速冲压级进模工装结构

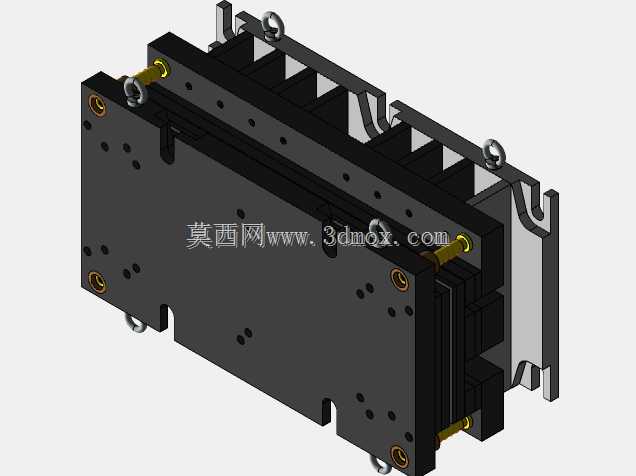

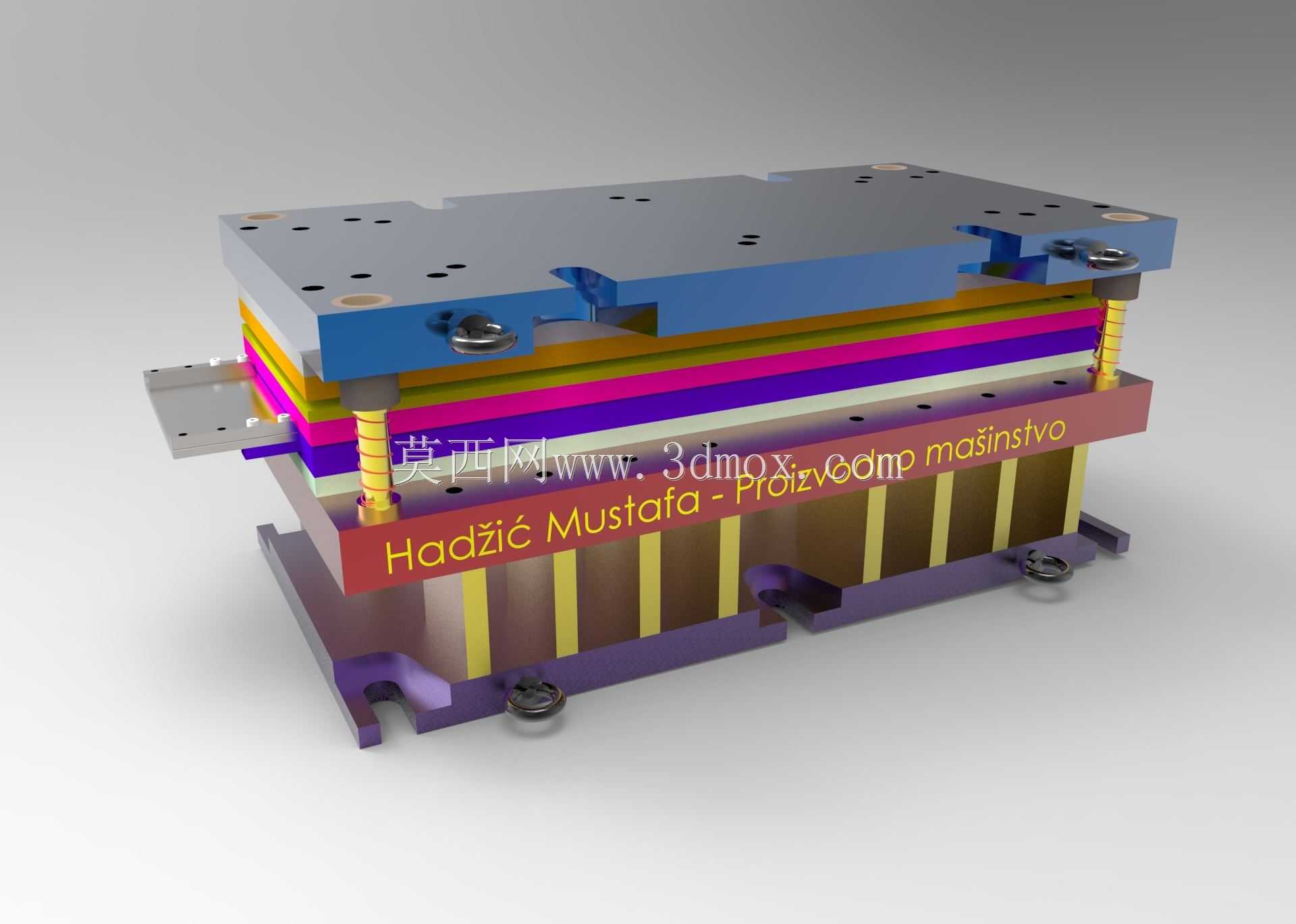

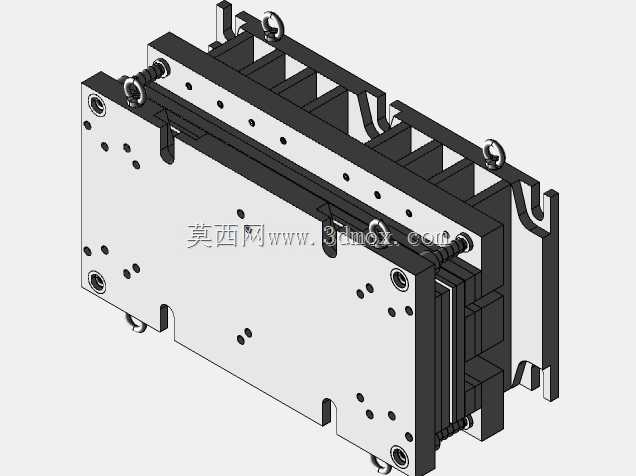

这套级进模结构主要面向五金薄板连续冲压加工场景，适配电子接插件、小型家电五金配件、汽车小尺寸冲压件的批量连续生产需求，可在单次冲床行程内完成多道冲压工序，减少工序间工件转运与定位误差，提升批量冲压件的加工一致性。从结构设计来看，整套模具采用多层板叠层模架布局，从上到下依次排布上模座、垫板、凸模固定板、卸料板、凹模板、下模座等核心功能层，各层板件通过导柱导套实现精准合模导向，两侧加装的矩形弹簧为卸料板提供稳定的卸料力，避免冲压完成后工件卡滞在凸模上，模座边缘设置的吊环结构适配车间天车吊装转运，方便模具在不同吨位冲床间的拆装换模。设计阶段首先要根据冲压件的排样图确定各工位的工序内容，依次完成冲裁、弯曲、成型、落料工位的凸凹模尺寸计算，确定各模板的厚度与外形安装边界，模架的长宽尺寸需要适配对应冲床的工作台安装槽距，闭合高度要匹配冲床的最大最小装模高度区间，避免出现装模干涉或者行程不足的问题。建模过程中先绘制各模板的基准草图，通过拉伸特征生成各板件的基础实体，再逐一绘制导柱导套安装孔、弹簧安装孔、凸凹模安装过孔、螺丝销钉定位孔的特征，完成单个板件建模后按照装配关系进行总装配合，校验各活动部件的行程是否存在干涉，卸料板的活动行程要满足冲压卸料的行程需求，导柱的长度要保证合模过程中导套先进入导柱导向段再完成凸凹模合模，避免啃模风险。完成实体建模后还需要对各模板的加工公差进行标注，配合面的公差等级要满足模具装配精度要求，非配合面可适当放宽公差降低加工成本，整套结构的导向精度直接决定冲压件的尺寸精度，导柱导套选用滑动导向结构即可满足普通五金件的冲压精度需求，高精度冲压场景可更换为滚珠导套结构提升导向精度。
