3吨级带钩重型起重滑轮三维设计

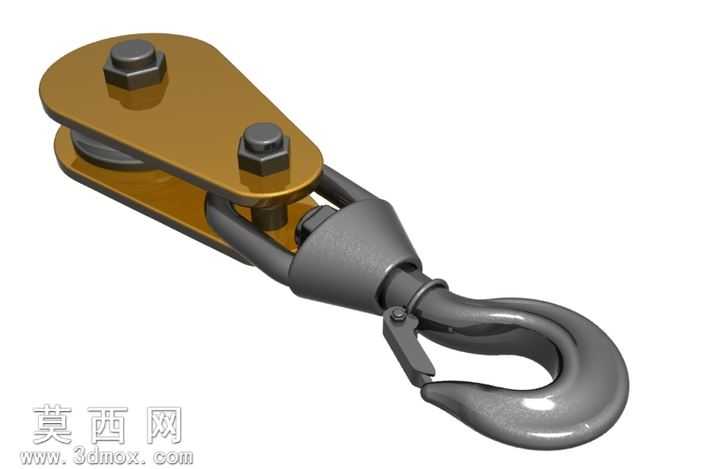

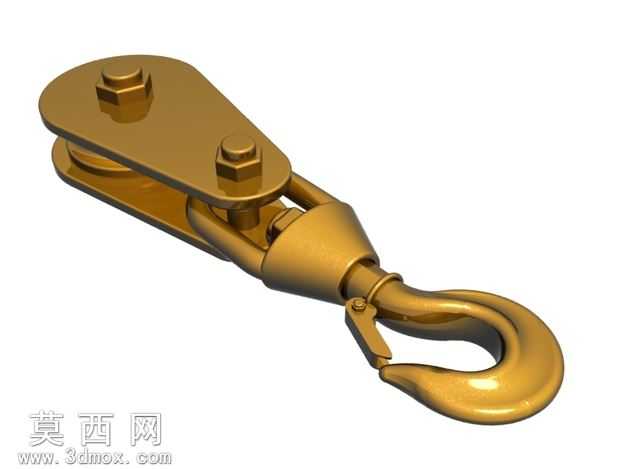

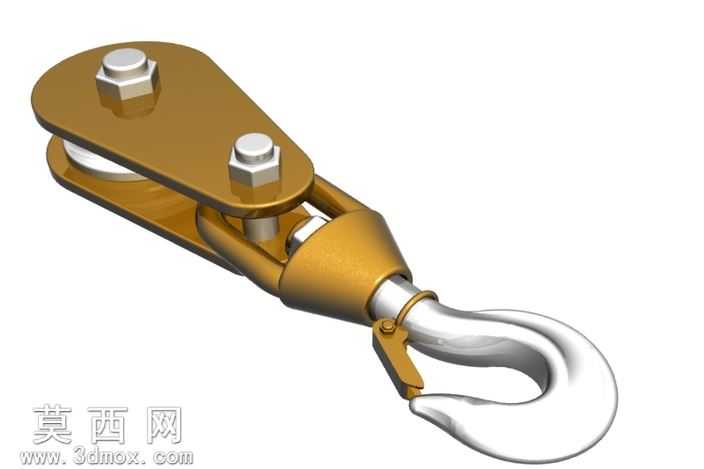

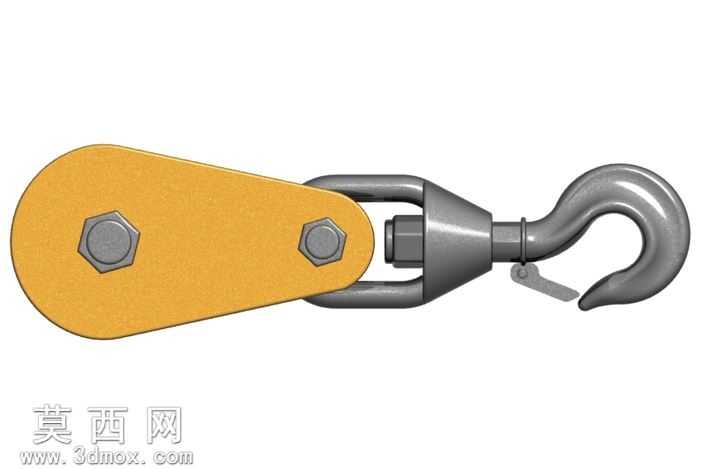

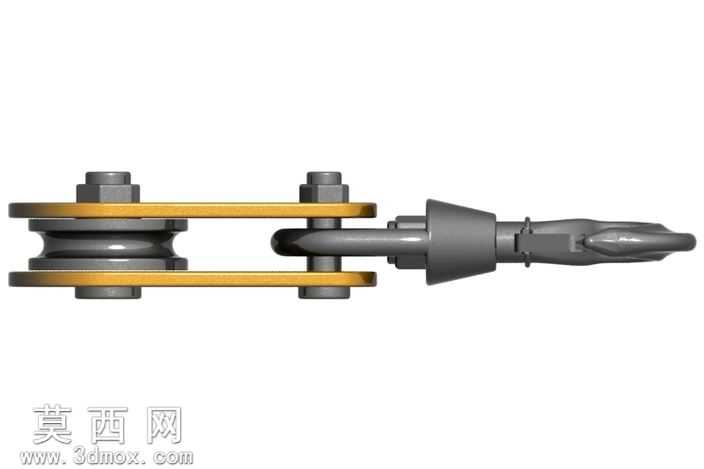

本作品为3吨额定载荷的重型钩式起重滑轮三维建模成果，建模过程严格遵循起重五金件的工程设计规范，以实际工业使用场景的功能需求为核心展开设计。建模阶段首先完成整体结构的比例规划，将滑轮组件拆分为滑轮架体、滑轮芯轴、紧固螺栓、旋转连接节、安全自锁吊钩五个核心功能模块，各模块的装配间隙、配合公差均参考起重机械行业的通用设计标准设定，确保虚拟装配后各活动部件的运动逻辑符合真实物理规则。材质与渲染环节针对不同部件的使用特性做了区分处理：滑轮架体、连接节、吊钩主体采用高强度合金结构钢材质，渲染时赋予暖金色金属质感，表面做了细微的锻造纹理处理，还原重型五金件的厚重工业质感；紧固螺栓、芯轴部件采用调质处理钢材材质，表面粗糙度参数设置更低，突出机加工部件的平整光洁特性；吊钩的防脱卡扣采用弹簧钢材质，渲染时做了轻微的做旧质感处理，模拟部件长期使用的磨损痕迹，提升模型的真实感。结构设计上重点优化了受力传递路径，滑轮架体采用双侧夹板式结构，通过两颗高强度螺栓锁紧固定，为中部滑轮提供稳定的支撑空间，确保钢丝绳在滑轮槽内滑动时不会出现脱槽、卡滞问题；滑轮架与吊钩之间设置了可360度旋转的连接关节，内置轴向推力轴承结构，可在起吊作业时自动调整吊钩方向，抵消重物旋转带来的扭力，避免钢丝绳拧结；吊钩部分采用经典的羊角钩结构，搭配弹簧复位的防脱卡扣，卡扣与钩尖的贴合间隙控制在1mm以内，可有效防止起吊过程中吊索从钩口滑脱，满足起重作业的安全规范要求。设计过程中对所有受力部位做了圆角过渡处理，避免应力集中问题，各部件的壁厚、轴径参数均按照3吨额定载荷的安全系数做了冗余设计，确保模型不仅具备外观展示效果，同时具备工程参考价值，可用于起重产品的方案演示、结构教学、虚拟装配验证等场景。
