市政行道树铸铁护树格栅盖板三维设计

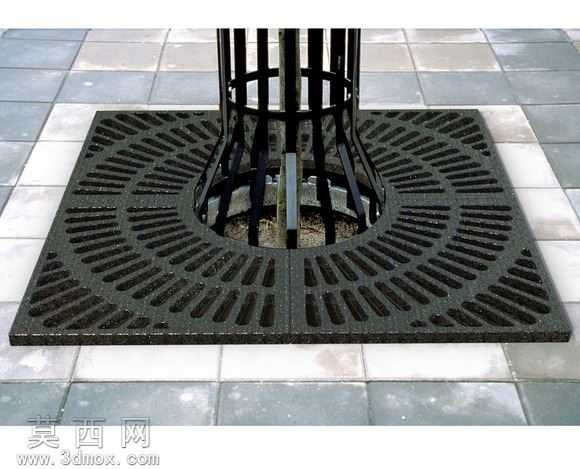

本模型为市政行道树配套的铸铁树池格栅护板，采用三维参数化建模方式完成全结构构建，建模过程中首先以正方形树池的实际铺装尺寸为基准，确定外轮廓的方正边界，中心预留适配行道树树干生长的圆形通孔，围绕中心通孔做对称式双开分块设计，两块格栅可独立拆分，便于后期树木养护、树池清理作业时的拆装操作。模型表面的格栅条采用放射状加环形加强筋的排布结构，放射状格栅条从中心圆孔向外均匀发散，每根格栅条的宽度、厚度均按照铸铁构件的实际承重要求设定，相邻格栅条之间预留均匀的透水间隙，既可以保证雨水能够顺利渗入树池土壤，满足行道树的灌溉透水需求，又能够避免行人踩踏时卡跟、异物大面积掉落进树池的问题；环形加强筋沿径向等距排布，与放射状格栅条做一体化布尔合并，形成稳定的网格受力结构，保障格栅能够承受行人踩踏、轻型非机动车碾压的荷载要求。材质设置上还原球墨铸铁的哑光深灰金属质感，表面添加细微的铸铁颗粒肌理与轻微的使用磨损痕迹，搭配浅灰、米白相间的人行道地砖铺装场景做渲染呈现，还原产品实际安装后的真实视觉效果。建模过程中对格栅的边角做统一的圆角钝化处理，避免尖锐边角带来的磕碰安全隐患，两块格栅的拼接处做精准的对位卡口设计，保证安装后拼接缝隙均匀、整体平整度一致，中心圆孔边缘做加高围边结构，可适配不同胸径的行道树安装需求，同时能够避免树池内的土壤被雨水冲刷外溢污染路面。整体结构设计兼顾透水透气、承重防护、美观遮土的多重功能，符合市政行道树树池覆盖设施的实际使用标准，模型结构完整无破面，各部件的尺寸比例均参照实际市政设施的通用规格设定，可用于市政景观方案展示、产品开模参考、场景可视化搭建等用途。
