双凸轮储能式绳索弹射装置结构设计

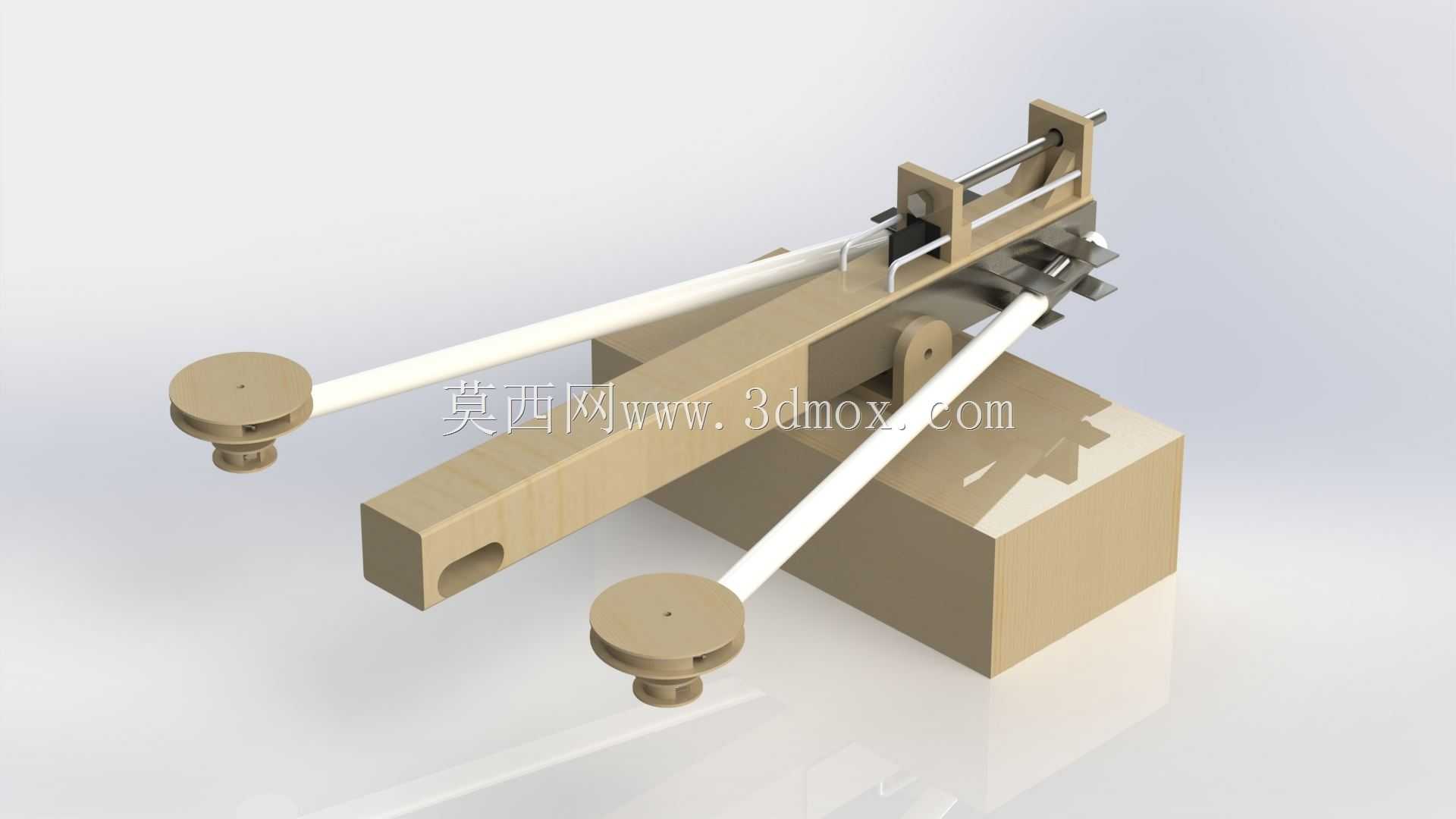

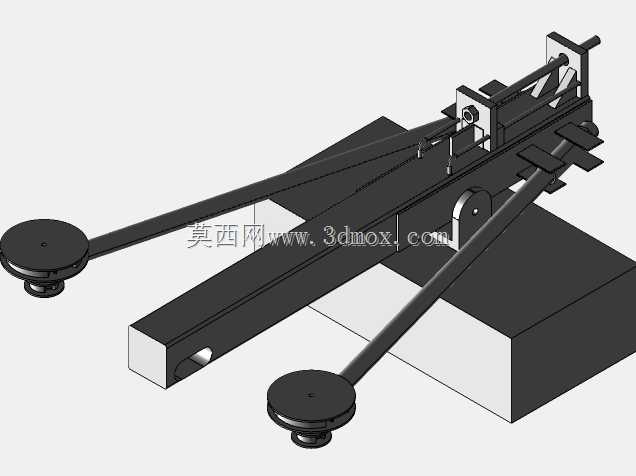

该弹射装置采用双凸轮配合绳索牵引的核心传动方案，主要面向户外弹射运动、物理力学实验演示、小型抛射作业场景设计，可实现网球等球状物体的远距离抛射作业，整体结构以硬质框架为承载基体，搭配三根独立绳索完成动力传递与储能锁定动作。装置的动力储能单元依托臂身内部嵌装的弹性棒材实现，弹性棒材置于PVC材质的臂身空腔内，可在臂身受拉形变时储存弹性势能，避免弹性元件直接暴露在外受环境侵蚀，同时保证臂身整体的结构刚度，减少发射过程中的非必要形变损耗。三根绳索的排布经过力学适配设计，第一根绳索末端连接顶部凸轮，缠绕于凸轮轮廓面后，绳索中心段的袋状承托件恰好处于两个凸轮的中间位置，作为球状发射物的承载工位；第二根绳索连接底部其中一个凸轮，在预紧张力作用下绑定在对应侧臂身上，维持臂身初始的张开角度；第三根绳索采用相同的连接方式绑定另一侧臂身，当操作人员拉动顶部绳索触发动作时，底部两根绳索会同步缠绕底部凸轮，将两侧臂身快速拉合，挤压臂身内的弹性棒材完成储能，待凸轮转动过锁止临界点后，弹性势能瞬间释放，带动承托件将球状物体高速抛出。装置底部设置三个带吸盘的支撑脚，可在平整硬质台面完成快速固定，抵消发射过程产生的后坐力，保证发射精度；整体框架采用对称式布局，两侧臂身的转动副同轴度公差控制在0.1mm以内，避免发射过程中出现臂身偏摆导致的弹道偏移。凸轮轮廓采用渐开线与圆弧过渡的组合线型，既保证绳索缠绕过程中张力变化平稳，无突然的应力激增点，也能确保触发时的解锁动作顺畅，不会出现卡滞问题。臂身的空腔尺寸与弹性棒材的外径采用间隙配合，预留0.2mm的装配余量，方便弹性元件的更换与维护，同时避免弹性棒材在形变过程中与臂身内壁产生过度摩擦损耗。装置的整体安装边界可适配常规实验台面与户外平整硬质地面，无需额外的固定基座即可完成架设，支撑脚的吸盘可承受最大50N的反向拉力，满足常规发射威力下的固定需求，各转动副位置均预留润滑脂加注空间，可在长期使用过程中定期维护，降低转动摩擦阻力，提升装置的使用寿命与动作一致性。
