弓步万向接头式箭头驱动轴结构设计

项目分类:通用机械零部件 发布时间:2014-04-05 ID:28172
  • 弓步万向接头式箭头驱动轴结构设计

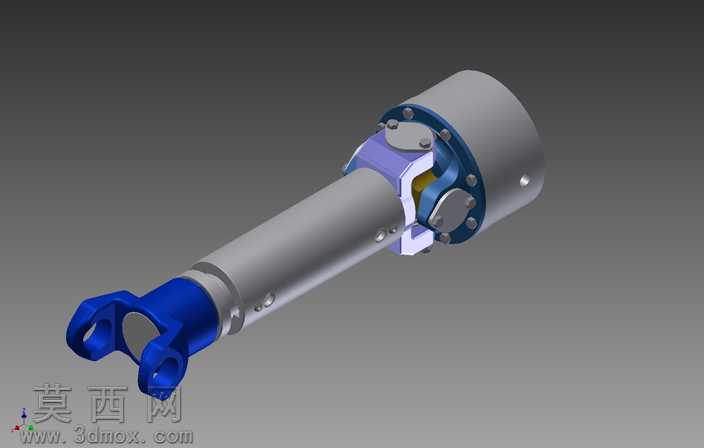

本作品为带弓步万向接头的箭头驱动轴三维建模成果,建模过程依托参数化三维设计软件完成,全程遵循机械传动部件的实际设计规范与装配逻辑。建模初期先梳理驱动轴的整体功能逻辑,明确该部件需实现变角度扭矩传递的核心需求,以此拆分轴身主体、万向连接节、端部叉形接头、连接法兰端盖四大核心模块,逐个完成零件的参数化草图绘制,对轴身的阶梯轴段、万向节的十字连接结构、叉形接头的铰接孔位、端盖的螺栓连接点位均采用全约束草图定义,确保各尺寸参数符合机械传动件的强度与装配公差要求。零件建模阶段针对不同结构的材质特性匹配对应建模逻辑:轴身主体采用合金结构钢材质设定,建模时还原轴段的磨削加工表面质感,对轴身的定位环槽、装配卡簧槽做精细化特征处理,保证槽位的深度、宽度尺寸与实际加工标准一致;万向连接节的十字铰接结构做了装配间隙预留,铰接接触面设置合理的配合公差,还原实际部件转动时的活动余量,避免建模出现结构干涉问题;端部蓝色叉形接头为锻造成型结构,建模时还原锻造件的圆角过渡特征,对接头的铰接孔做同轴度约束,保证与十字轴的装配精度;连接端盖与筒体部分采用螺栓连接结构,逐个还原螺栓孔的分布位置、端盖的密封槽结构,对内部的限位挡块、缓冲衬垫结构也做了完整建模,还原驱动轴端部的连接固定逻辑。装配阶段按照实际装配流程完成约束,先将十字轴与两端叉形接头完成铰接配合,验证万向节的摆动角度范围符合设计要求,再将轴身与万向节一端完成过盈配合约束,另一端与连接筒体完成轴向定位,最后装配端盖、螺栓等紧固件,完成全局干涉检查,确保所有活动部件无碰撞、固定部件无错位。渲染阶段采用工业级渲染参数,对钢质轴身赋予金属磨砂材质,还原金属表面的细微加工纹理与金属反光特性;对蓝色接头、端盖部件赋予工程塑料与涂装钢材的差异化材质,区分不同零件的材质属性;场景采用柔和的工业展示打光,通过主光、辅光、轮廓光的搭配,清晰呈现驱动轴的内部结构层次与外部轮廓特征,重点突出万向节的连接结构与端部接头的形态,让观看者可以直观理解该驱动轴的扭矩传递路径与变角度传动的实现原理。整个建模过程兼顾结构准确性与展示效果,既完整还原了带弓步万向接头的箭头驱动轴的全部机械结构,也通过合理的材质与渲染设置清晰呈现了部件的设计细节,可用于机械结构教学、传动部件设计参考等场景。
