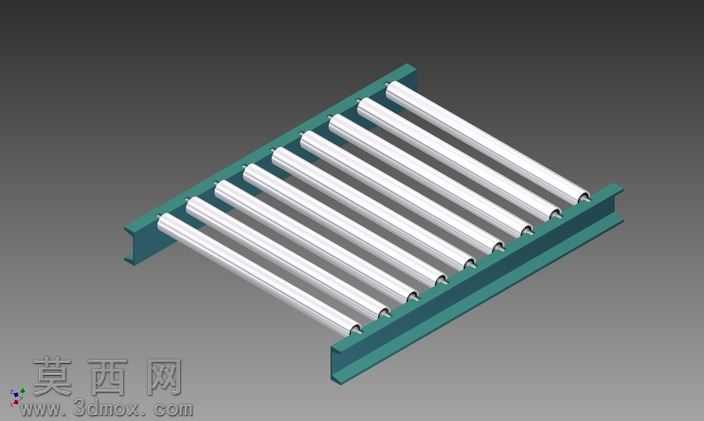

自由滚筒输送台结构三维设计模型

本模型为自由滚筒输送台的三维设计成果，建模阶段采用Autodesk Inventor完成全参数化零件构建与装配约束，首先对两侧平行的C型支撑机架进行草图绘制，通过拉伸、倒角特征生成带安装孔位的机架主体，机架材质设定为喷涂碳钢，渲染时赋予机架哑光深绿色金属漆材质，还原工业输送设备的常规漆面质感，表面添加细微的颗粒质感模拟真实喷涂的肌理效果。对于核心的输送滚筒部件，先绘制单根滚筒的截面草图，通过旋转特征生成空心辊筒主体，两端添加轴头与轴承安装位的细节结构，滚筒材质设定为抛光镀锌钢材，渲染时赋予银白色高反光金属材质，调整粗糙度参数模拟镀锌层的柔和反光效果，避免镜面反射带来的失真感。装配过程中严格按照实际安装间距对滚筒进行阵列约束，保证每根滚筒的轴线平行度、相邻滚筒的中心距完全符合输送设备的设计规范，两侧机架与滚筒的连接位置添加了轴座的细节结构，还原真实的装配关系。设计思路围绕无动力自由输送的使用场景展开，整体结构无额外动力组件，依靠货物自身重力或人工推送实现输送位移，辊筒直径选用40mm规格，适配常规尺寸的箱装、托盘类货物输送需求，台面整体宽度与辊筒排布长度经过参数化调整，可通过修改特征参数快速适配不同的输送线布局要求。渲染阶段采用三点布光方案，主光源从斜上方投射模拟车间顶光效果，辅助光源补充暗部细节避免机架下方出现死黑区域，添加柔和的环境反射让金属材质的表现更具真实感，整体模型结构完整无缺失特征，所有零件间无干涉问题，可直接用于输送线方案展示、结构参考以及相关非标设备的设计改型，能够直观呈现自由滚筒台的整体布局与部件连接逻辑，为后续的工程出图、生产制造提供精准的三维结构参考。
