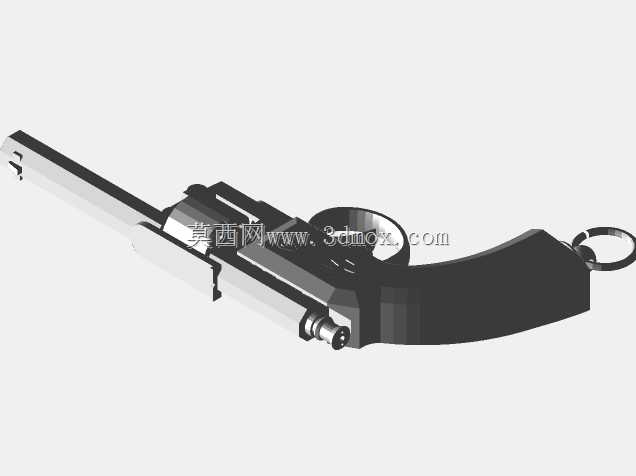

德莱塞M1850转轮玩具枪3D打印套件

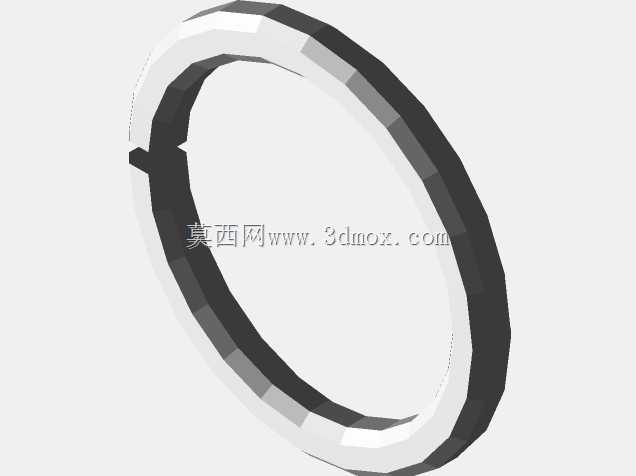

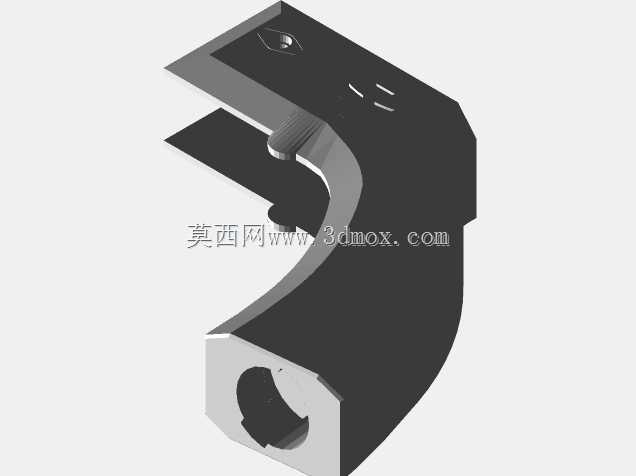

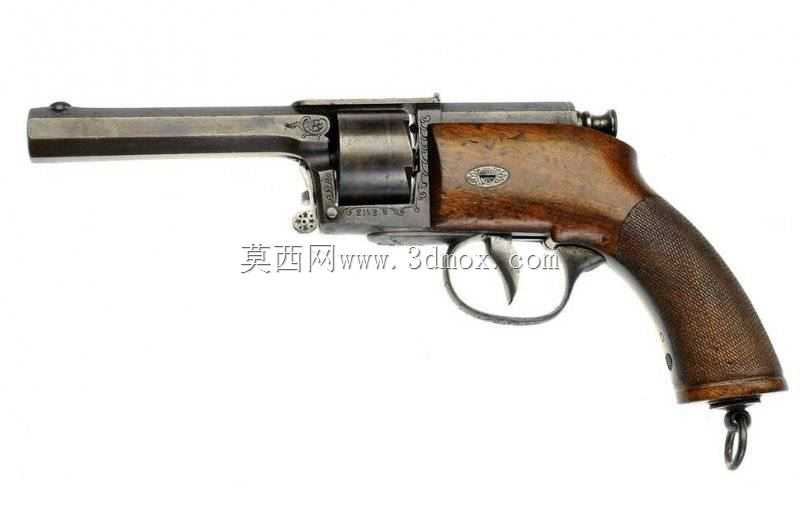

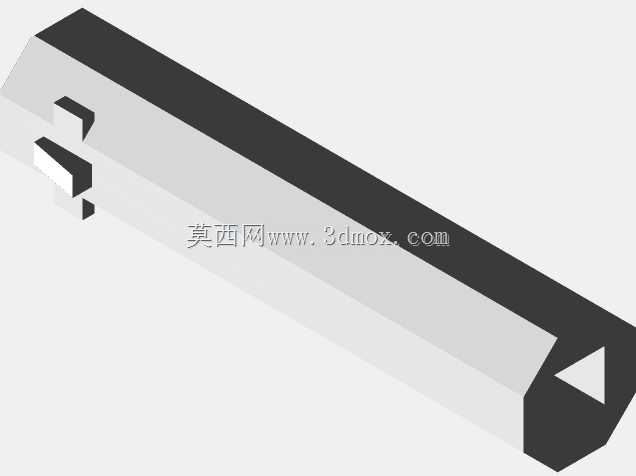

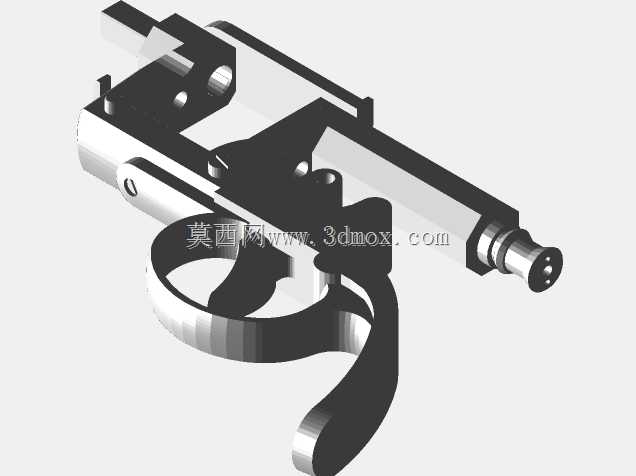

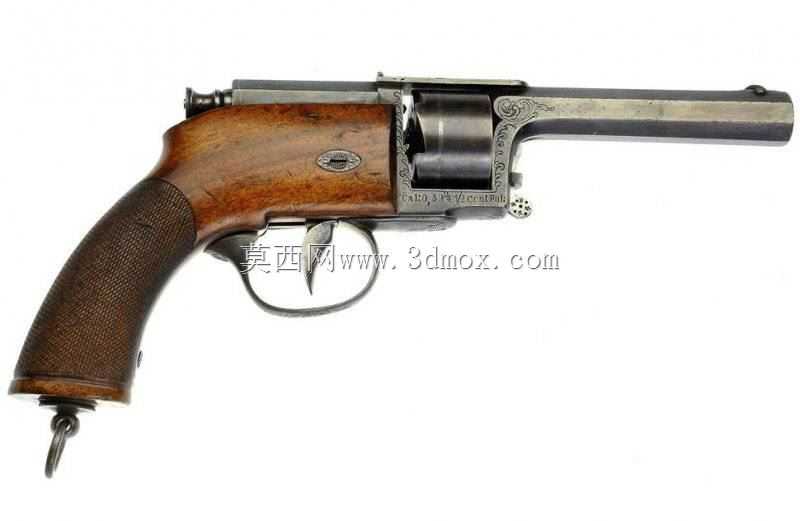

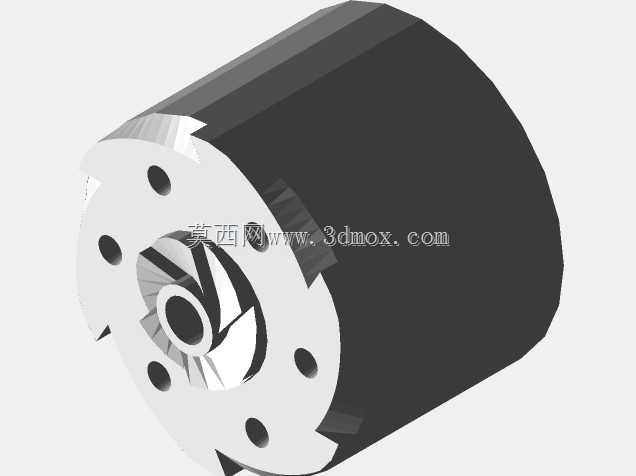

这套适配3D打印制作的德莱塞M1850转轮玩具套件，在结构设计阶段就充分考虑了桌面级FDM3D打印机的成型边界，所有拆分零件的最大外廓尺寸均控制在220mm见方的常规打印平台范围内，无需大尺寸打印设备即可完成全部零件制作，零件拼接处预留了0.2mm的标准打印公差，配合PLA耗材的常规收缩率，组装时无需额外打磨修配即可实现顺畅配合。从实际应用场景来看，该套件既可以作为军事历史科普的具象教具，帮助爱好者直观了解19世纪中期转轮枪械的结构逻辑，也可作为静态拼装摆件用于桌面陈列，或是作为3D打印爱好者的结构练手项目，验证回转类构件、铰接式扳机组件的打印与装配精度。功能设计上，套件完全还原了原型枪的核心结构特征：包括带棘轮定位的转轮弹巢结构，扳机组与转轮的联动拨块设计，握把底部的挂环结构，以及枪管与机匣的铰接固定逻辑，所有活动构件均采用无金属件的纯打印装配设计，依靠PLA零件自身的结构强度实现动作演示，不存在发射功能，完全符合玩具安全的设计要求。设计思路上，建模阶段优先做了零件拆分优化，将整体结构拆分为枪管、转轮架、弹巢、扳机护圈、握把片、击锤等独立打印单元，避免了大角度悬空结构带来的打印支撑浪费，每个零件的悬空面均设计了不超过45度的自支撑角度，打印时仅需极少的支撑材料即可获得良好的表面质量；同时在零件衔接处设计了定位止口，组装时可依靠止口快速定位，配合常用的氰基丙烯酸酯粘合剂即可完成永久固定，活动部位预留了足够的间隙，保证扳机扣动、转轮转动的动作顺畅无卡滞。外形尺寸上，组装完成后的整体长度约320mm，高度约130mm，握把最大宽度约38mm，整体比例完全参照原型枪械的实测尺寸等比例缩放，握把的曲面弧度贴合人手握持的自然形态，即便作为静态摆件也具备良好的握持手感；安装边界方面，所有零件的装配孔位均做了统一的公差适配，无需额外嵌装金属轴销，打印完成的销轴零件即可满足活动部位的转动强度要求，转轮的定位棘轮齿形做了圆角优化，避免打印过程中出现齿尖缺损，保证每次扳动扳机时转轮可以精准转动到位，实现结构动作的完整还原。
