可3D打印的忍者飞镖成型模具结构

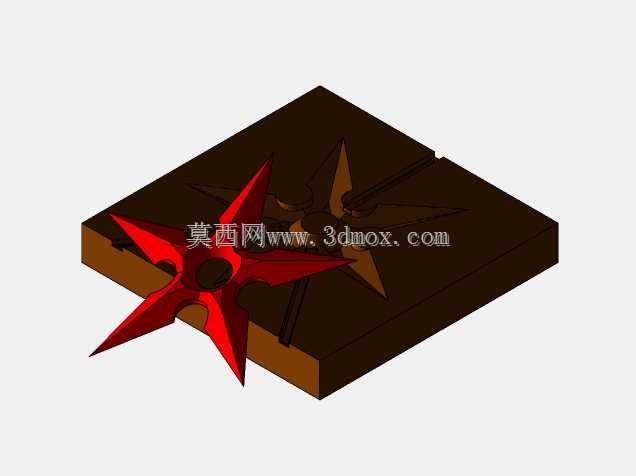

这套成型结构主要服务于小批量定制类异形硬质制品的快速生产场景，适配桌面级及工业级熔融沉积、光固化类3D打印设备的加工边界，无需额外开制钢模即可完成特定轮廓制品的一体成型，在文创周边制作、战术装备配件打样、手工爱好者自制道具等场景下具备较高的实用价值。从结构设计逻辑来看，模具采用上下对开的分模方式，分模面完全贴合飞镖的中心对称平面，飞镖的五个尖角刃部轮廓直接在模腔内侧做整体铣削成型，避免了侧向抽芯结构带来的加工复杂度，打印完成后仅需沿分模面撬开即可取出成品，无需额外的脱模顶出机构，大幅简化了模具本身的打印难度与后处理工序。模腔的轮廓尺寸完全匹配标准六角忍者飞镖的外形参数，飞镖刃部的倾斜角度、中心握持区的镂空结构都在模腔上做了精准的负形预留，成型后的飞镖无需二次打磨即可具备规整的外形轮廓，刃口厚度控制在1.2mm，既保证了道具使用的安全性，又能还原飞镖的真实外形特征。模具的外部轮廓做了圆角过渡处理，整体为方形块体结构，边角的R5圆角能够避免打印过程中出现翘边变形，同时也方便操作人员手持开合模具，模体的厚度设置为25mm，上下模合模后总厚度为50mm，完全适配多数桌面3D打印机的成型仓尺寸边界，无需拆分打印即可一次性完成整个模体的加工。在实际使用过程中，可直接向模腔内注入低熔点合金、UV固化树脂或者熔融的热塑性塑料，合模后等待材料冷却固化即可开模取件，模腔表面预留了0.2mm的抛光余量，若需要更高的表面光洁度，可在打印完成后对模腔做简单的打磨抛光处理，进一步提升成品的外观质量。考虑到3D打印材料本身的耐热属性，这套模具不适合用于高温注塑场景，主要面向常温或低温固化类材料的成型作业，在小批量定制、道具试制、教学演示等场景下能够大幅缩短制品的制作周期，省去传统开模的高额成本与漫长等待周期。设计过程中特意将飞镖中心的镂空结构做了连通处理，避免模腔出现封闭死角导致注料时产生气泡残留，同时在分模面处做了0.1mm的溢料槽设计，多余的材料会从溢料槽排出，不会在飞镖的外轮廓处形成难以清理的飞边，进一步降低了成品的后处理工作量。
