标准六角与滚花圆形板螺母三维设计

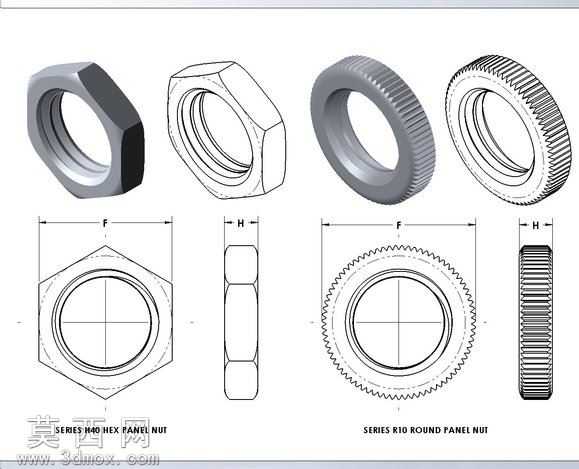

本次三维建模围绕两款标准面板紧固螺母展开，分别为六角面板螺母与滚花圆形面板螺母，建模过程严格遵循通用紧固件的尺寸规范，先以基准轴与基准面搭建定位框架，针对六角款螺母，先绘制正六边形外轮廓草图，通过拉伸凸台生成螺母基体，再在内孔位置绘制对应规格的螺纹牙型草图，采用螺旋线引导扫描切除的方式生成内螺纹结构，同时对螺母的上下端面做倒角处理，还原实际零件的装配导向特征，避免锐边造成的装配卡顿。针对滚花圆形款螺母，外轮廓先绘制圆形草图拉伸为圆柱基体，内螺纹结构与六角款采用一致的建模逻辑保证螺纹规格统一，外圆面的滚花特征采用圆周阵列的方式生成，先绘制单个滚花齿的截面草图，通过拉伸切除生成单个齿槽后，以螺母中心轴为阵列轴做等距圆周阵列，保证滚花齿均匀分布，还原手动拧动时的防滑纹理结构。建模过程中对两款螺母的对边尺寸、厚度、内螺纹公称直径等关键参数做参数化关联，可通过修改参数快速适配不同面板的安装需求。材质渲染阶段，两款螺母均采用碳钢镀锌材质效果，调整金属材质的粗糙度、反射率参数，还原五金标准件的哑光金属质感，对螺纹牙底、滚花齿槽等凹陷位置做轻微的阴影加深处理，突出结构的层次感。结构设计上两款螺母均适配面板安装场景，六角款可配合扳手实现大扭矩紧固，滚花款可实现徒手快速拧动，无需额外工具即可完成面板的拆装固定，建模时严格控制各结构的公差范围，保证内螺纹与对应规格螺栓的适配性，外轮廓尺寸符合面板安装的预留空间要求，避免出现装配干涉问题。
