可旋转方形底板万向工业脚轮三维设计

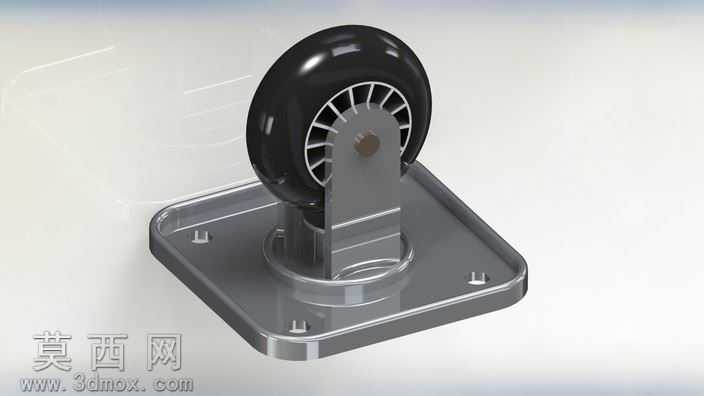

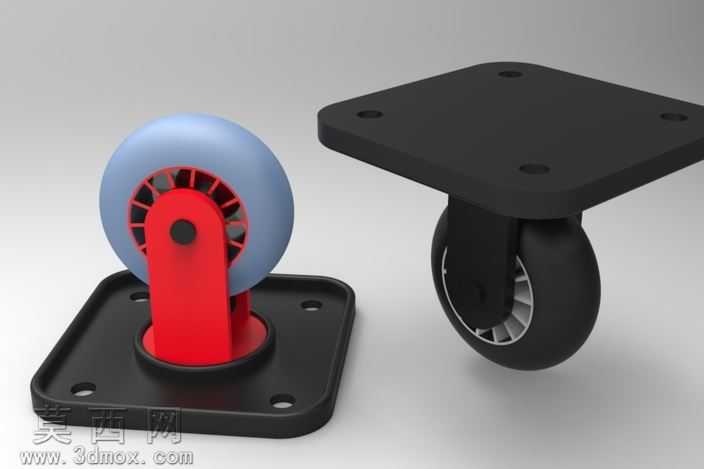

本作品为可旋转工业脚轮的三维建模设计成果，建模过程中严格遵循工业脚轮的实际生产尺寸比例，先从核心的滚轮结构开始搭建：滚轮外圈采用高耐磨橡胶材质的建模逻辑，通过曲面拉伸、环形阵列的方式还原轮面的光滑弧面结构，轮辐部分通过单根辐条的草绘拉伸后，围绕轮轴中心做环形阵列，精准还原了辐条均匀分布的支撑结构，轮轴位置预留了标准紧固件的装配间隙，确保后续虚拟装配的合理性。支架部分采用金属冲压件的建模思路，先绘制支架的侧视轮廓草绘，通过凸台拉伸生成主体支撑臂，再对支撑臂的边缘做圆角处理还原冲压工艺的圆滑过渡特征，支架与滚轮的连接位置做了同轴心的轴孔配合设计，保证滚轮可顺畅绕轴转动。底部安装底板采用方形钢板的建模逻辑，在底板四个角位置预留了沉头安装孔，用于通过螺栓将脚轮固定在设备底部，底板与支架的连接位置设计了旋转回转结构，通过同轴心配合实现整个支架连带滚轮可围绕底板中心做360度水平旋转，满足万向移动的使用需求。材质渲染阶段，滚轮外圈赋予哑光黑色橡胶材质，调整材质的粗糙度参数还原橡胶表面的微磨砂质感，轮辐、支架、底板部分赋予抛光金属材质，添加轻微的环境反射效果还原金属件的电镀或镀锌表面质感，安装孔位置做了轻微的倒角处理避免应力集中的结构设计。整个建模过程全程参考实体工业脚轮的装配逻辑，各部件之间的配合间隙控制在合理公差范围内，既还原了脚轮的外观特征，也完整复现了其可旋转、滚轮可转动的核心功能结构，可用于工业设备移动部件的虚拟装配演示、脚轮产品的外观渲染展示等场景，建模过程中对各部件的壁厚、圆角、安装尺寸都做了符合行业标准的参数设置，确保模型具备实际生产参考价值。
