五工位排插式线路滤波装置结构设计

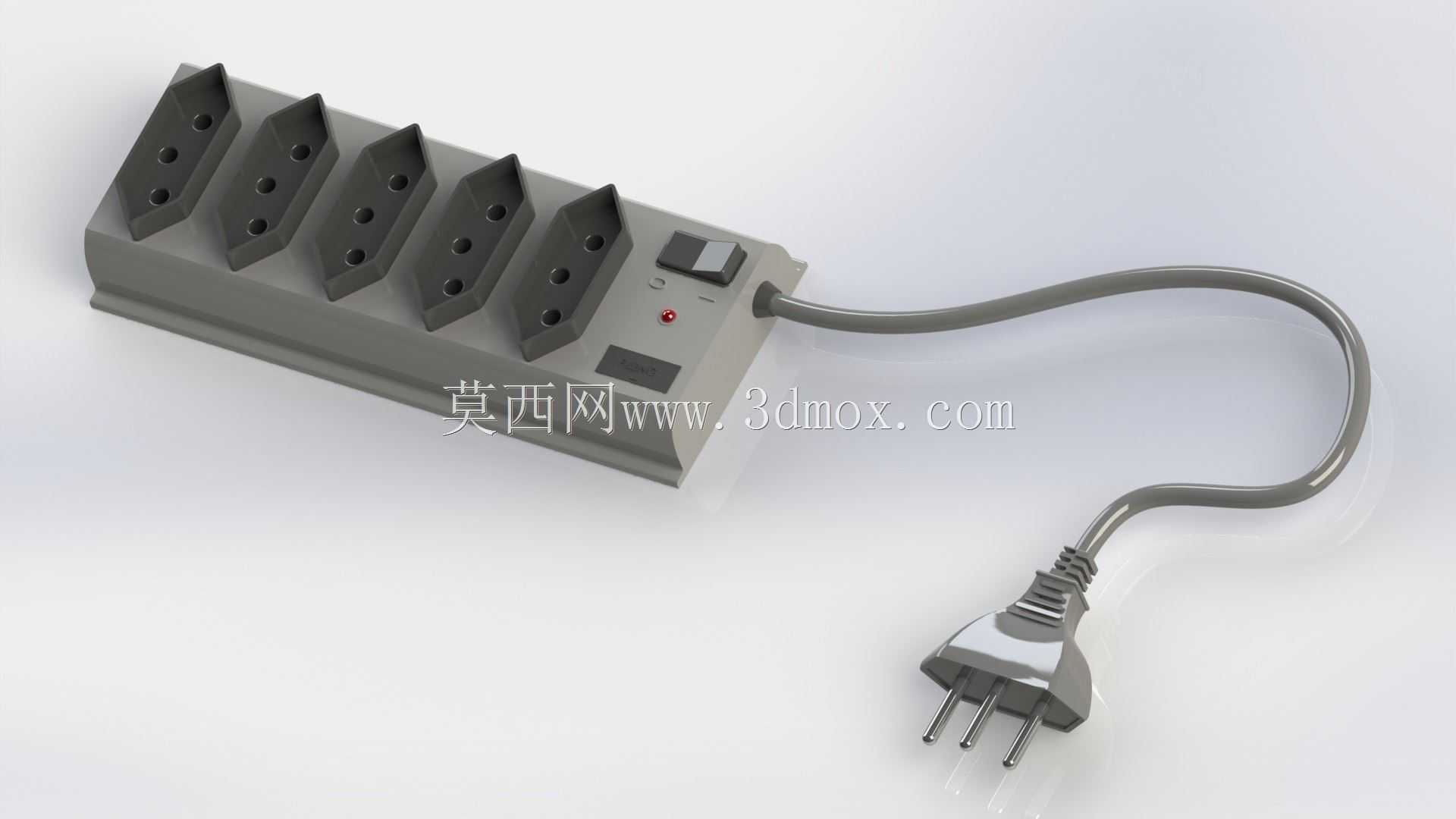

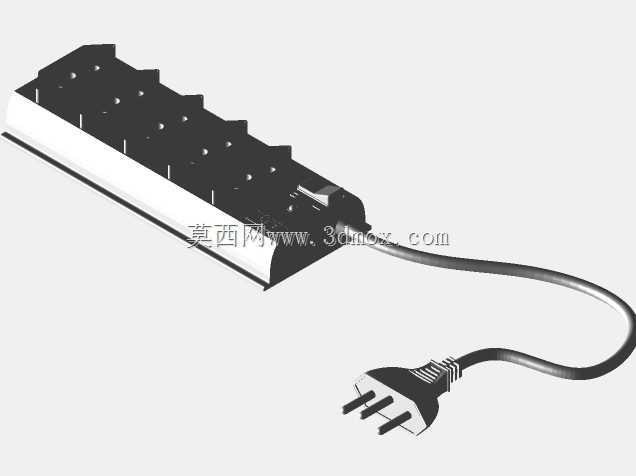

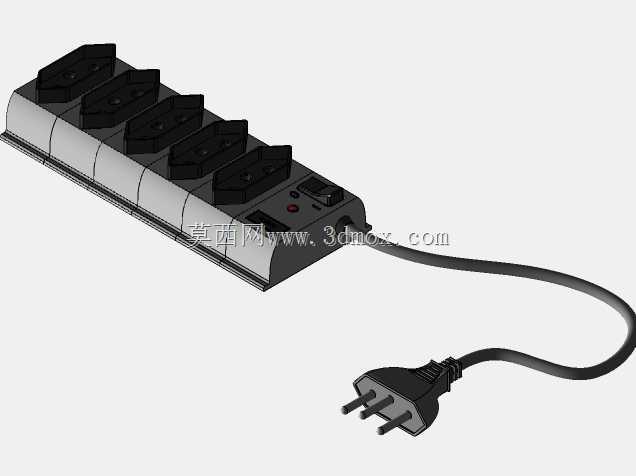

　　在工业控制机柜、精密测试实验室、家用影音设备集群这类对电源质量敏感度较高的场景里，零散布置的独立滤波模块不仅占用机柜内部安装空间，还会因为多模块接线冗余带来额外的线路干扰隐患，这款集成五组输出工位的线路过滤装置，正是针对这类多设备集中供电的滤波需求做的集成化结构设计。从实际使用场景出发，这类装置常被布置在工作台面边缘、机柜侧方走线槽旁，或是影音设备架的底层空位，因此整体外形采用长条形扁平化布局，主体壳体的长宽比控制在5:1左右，厚度控制在35mm以内，既可以平放在台面不遮挡后方设备接口，也能通过背部预留的挂孔固定在墙面或机柜立柱上，安装边界预留了距周边遮挡物至少20mm的散热间隙，避免长时间带载运行时壳体积热影响内部滤波元件寿命。

　　装置输入端采用一体化成型的三芯电源插头，线缆出线位置做了防弯折的应力释放结构，反复弯折1000次以上不会出现线芯断裂的问题，适配常规10A市电输入规格，线缆长度预留1.8m的常规使用长度，足够覆盖工作台面到墙面插座的常规距离，不需要额外再接插排延长，减少线路节点带来的接触损耗。输出端并排布置五组国标三孔插座工位，每个工位之间的中心间距控制在42mm，哪怕是插带较大电源适配器的设备，也不会出现相邻插头互相遮挡的情况，每个输出工位都独立和内部滤波回路连接，不会因为某一路设备的启停干扰串到其他供电回路里。

　　壳体上集成的船型开关控制整个装置的总电源通断，开关旁的红色指示灯直接并联在输入回路两端，能直观显示装置是否处于通电状态，避免误判供电状态导致的设备调试问题。从内部结构设计逻辑来看，壳体内部采用分腔布局，输入侧的压敏电阻、共模电感、X电容Y电容等滤波元件集中布置在靠近进线端的腔室，输出侧的铜片插套组件单独布置在输出腔室，中间用绝缘隔板隔开，避免滤波元件的电磁辐射串到输出端影响滤波效果，所有铜片插套都采用0.6mm厚的锡磷青铜材质，弹性保持率高，反复插拔5000次以上依然能保持足够的接触压力，不会出现接触不良打火的问题。

　　壳体表面采用磨砂阻燃PC材质，阻燃等级达到UL94-V0级，哪怕内部元件出现异常过热，也不会出现壳体明火燃烧的情况，符合用电安全的相关要求。在实际选型使用时，这类集成式线路过滤器不需要额外在设备端单独加装滤波模块，一个装置就能同时给五台精密设备提供干净的电源供应，滤除电网里的高频尖峰干扰、浪涌电压，避免设备因为电网干扰出现数据丢包、测试数据不准、影音设备出现电流杂音这类常见问题，相比零散布置的独立滤波模块，集成化的结构能减少80%的接线工作量，同时也让台面或机柜内部的布线更加整洁，减少线路杂乱带来的安全隐患。设计时还考虑到了日常使用的细节，壳体底部四个角都贴有防滑橡胶垫，平放在光滑的工作台面时不会因为插拔插头导致装置移位，插头插套的插拔力控制在30N-50N之间，既不会因为太松导致插头容易脱落，也不会因为太紧导致插拔困难。装置侧面没有布置突出的结构件，多个同类型装置并排安装时可以紧贴布置，不会浪费安装空间，整体结构没有易损的外露部件，日常使用只需要定期清理表面积尘即可，不需要额外的维护操作，适合长期固定安装在各类需要电源净化的用电场景中。
