坦克卡车用法兰连接式三通弯头管道

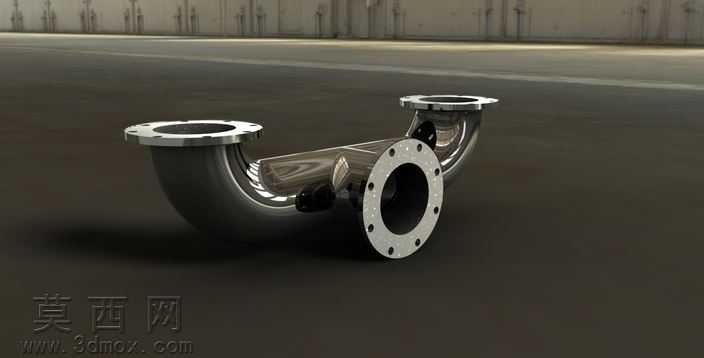

本模型为重型车辆配套的法兰式三通弯头管道，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循重型流体输送管道的工程设计规范，对管道的壁厚、法兰盘尺寸、螺栓孔排布、弯曲段曲率半径均做了精准的参数化约束，可直接适配同规格系列产品的快速改型需求。模型整体采用一体化实体建模逻辑，主管路为等径直管搭配两端90度平滑弯管结构，中部垂直引出带法兰的支管接口，三个连接端均采用标准凸面法兰结构，法兰盘上的螺栓孔沿圆周均匀排布，孔位间距、法兰厚度、密封凸台高度均符合重型车辆管道的连接标准，可直接与对应规格的法兰管路、阀件完成装配对接。材质设置上模拟铸钢管道的金属质感，渲染阶段采用哑光金属材质搭配环境光遮蔽效果，清晰呈现管道的曲面过渡、法兰盘的棱角结构以及螺栓孔的细节特征，弯管段的圆弧过渡做了平滑处理，避免出现建模棱角导致的应力集中视觉偏差，整体渲染效果可直观展示产品的实际装配形态。设计过程中重点考量了重型车辆作业时的管路布局需求，三通弯头的一体化结构可减少管路连接节点，降低流体输送过程中的泄漏风险，同时弯管段的曲率设计兼顾了流体通过效率与管路安装空间限制，三个法兰端面的平行度、垂直度均做了装配约束校验，确保模型导入装配环境后可直接完成配合定位，无需额外调整结构位置。模型的所有结构特征均保留可编辑参数，包括管道内径、外径、弯曲半径、法兰盘外径、螺栓孔数量与直径等关键尺寸，设计人员可根据不同车型的管路参数快速调整模型尺寸，大幅缩短同类型管道配件的设计周期，模型的结构细节完整还原了实物的加工特征，无多余的冗余面与破面问题，可直接用于工程装配校验、产品展示渲染以及加工工艺参考。
