飞翼布局隐身舰载无人作战飞行器结构

这款飞翼构型的无人作战飞行器，核心定位是航母舰载环境下的纵深渗透与战术支援任务，区别于传统有人舰载机，它无需预留飞行员生命保障、座舱弹射、座舱显示控制等冗余空间，整体结构重量控制可以做到更极致，有效载荷占比能提升近两成。从实际应用场景来看，它可以在高威胁防空区域前出执行侦察监视、目标指示、精确打击甚至伴随有人机编队执行诱饵诱骗任务，不需要考虑飞行员疲劳与伤亡风险，任务滞空时间能达到同吨位有人战机的数倍。

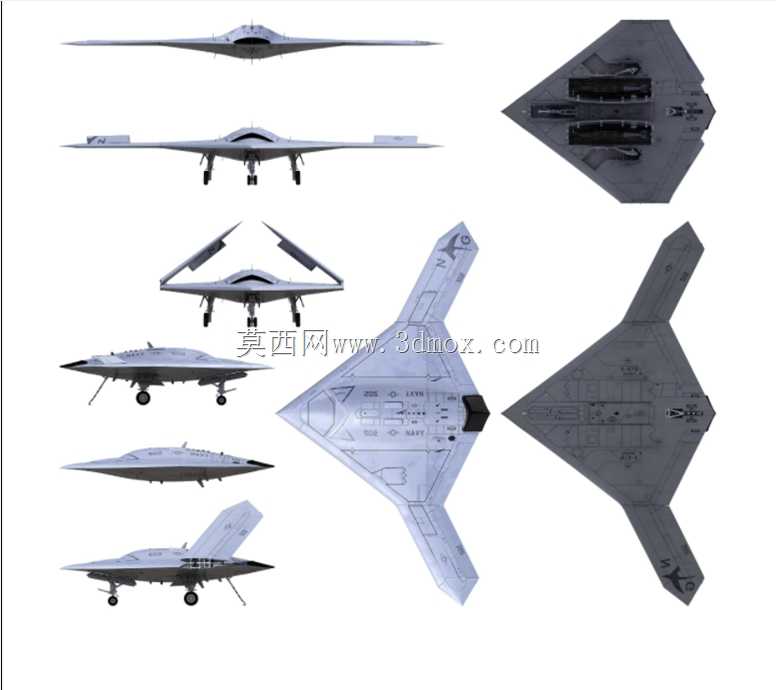

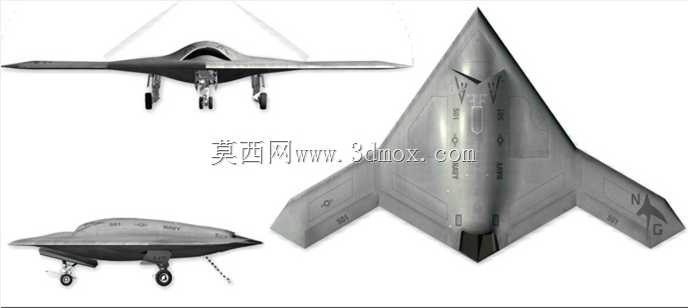

从设计思路上看，整机采用无尾飞翼一体化布局，翼身融合过渡段做了连续曲面修型，没有传统垂尾、平尾等强雷达反射结构，所有舱门边缘、机翼前后缘都做了平行对齐设计，把雷达反射波集中到几个极窄的反射瓣内，大幅压缩敌方雷达的截获概率。考虑到舰载部署的严苛边界，整机外翼段设计有折叠机构，折叠后整机宽度能压缩到航母升降机、机库停放的尺寸限值内，起落架采用强化抗冲击结构，能承受航母弹射起飞的瞬间过载以及拦阻着舰时的巨大冲击载荷，机身下部设置有内置弹舱，避免外挂弹药破坏整体隐身外形，弹舱内部预留了通用挂点接口，可以适配不同规格的精确制导弹药或者侦察吊舱。

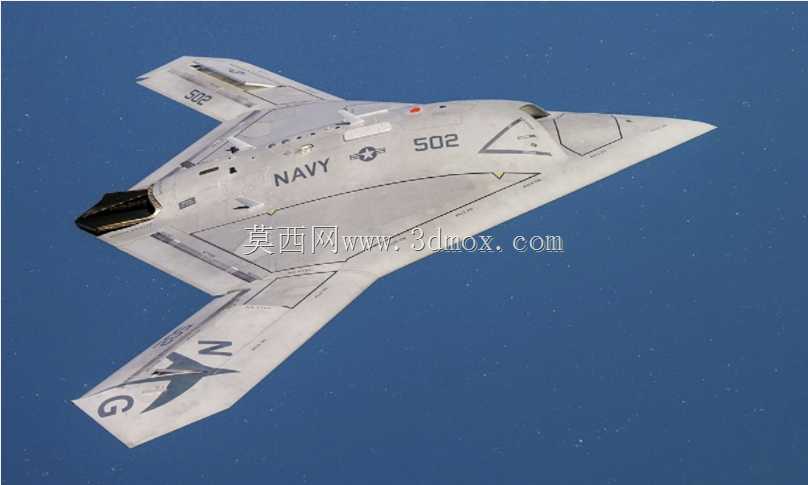

进气道采用背负式布局，布置在机身上表面，利用机身对地面雷达的遮蔽作用遮挡发动机叶片的雷达反射，同时进气道做了S型弯扭设计，完全遮蔽发动机前端叶片，进一步降低正面雷达反射截面积。尾喷口同样采用上表面扁平修型设计，和后机身一体化融合，既可以通过尾部结构遮挡下方红外探测设备的视角，也能通过外涵道冷气流和高温燃气的快速混合，降低尾流红外特征。整机的操纵面采用多段式开裂式阻力方向舵设计，替代传统垂尾的航向控制功能，配合全权限数字飞控系统，解决无尾布局航向稳定性不足的问题，在不同飞行速度、迎角状态下，飞控系统会自动分配各操纵面的偏转量，保证飞行姿态的可控性。

从安装边界来看，整机的所有机载设备都采用模块化布局，航电舱、动力舱、燃油舱、弹舱沿机身纵轴依次排布，重心控制在设计允许的极窄范围内，避免飞翼布局重心偏移带来的操纵难度提升，机身表面的所有维护口盖都采用锯齿形边缘设计，兼顾隐身性能和地面维护的可达性，不需要拆解大面积蒙皮就可以完成核心机载设备的检修更换，适配航母甲板上有限的维护条件。
