12螺栓安装位差速器尾部密封端盖

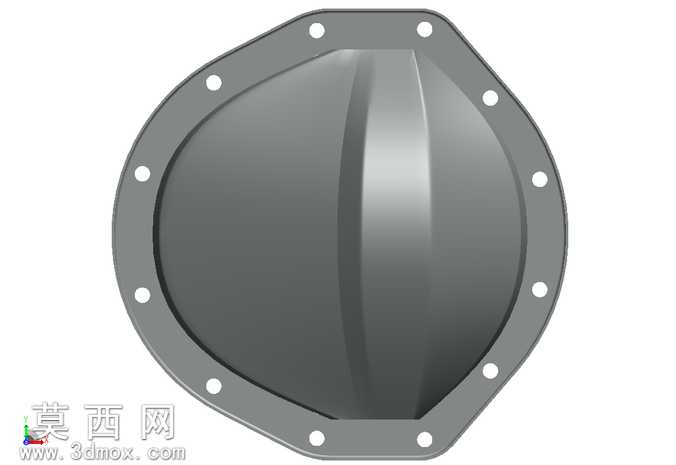

本模型为差速器尾部密封端盖，采用三维参数化建模方式完成全结构构建，建模过程中优先保证安装配合尺寸的精准性，首先绘制端盖法兰安装面的轮廓草图，根据12个螺栓安装位的均匀排布要求，以端盖中心为基准做环形阵列，逐一确定每个螺栓孔的中心距、孔径公差，确保法兰面可与差速器壳体端面完全贴合，实现安装后的密封定位效果。端盖主体的鼓形凸起结构采用曲面放样建模完成，根据差速器内部齿轮的运动包络空间确定凸起的高度与曲面弧度，既保证端盖不会干涉内部齿轮的运转，又尽可能压缩端盖的外部占用空间，适配车辆底盘的紧凑安装布局。建模过程中对法兰面与鼓形结构的衔接处做了圆角过渡处理，避免应力集中问题，提升端盖的结构强度，同时对螺栓孔的边缘做了倒角处理，方便安装时螺栓顺利导入，降低装配难度。材质渲染阶段采用铸钢材质效果，还原金属部件的哑光磨砂质感，对法兰安装面做了精加工面的质感区分，体现密封配合面的加工精度要求。结构设计上，端盖整体为一体化结构，鼓形凸起的中部设置有纵向加强筋，从法兰面一直延伸到凸起顶部，提升端盖的抗冲击与抗形变能力，可承受差速器运转时内部润滑油的压力冲击，避免端盖出现变形漏油问题。12个螺栓安装位沿法兰轮廓均匀分布，每个安装位的法兰厚度做了局部加厚处理，保证螺栓锁紧时的结构强度，避免安装时法兰出现开裂问题。设计过程中充分考虑部件的实际使用场景，端盖的曲面弧度经过多次调整，既保证内部有足够的避让空间，又让端盖整体造型流畅，减少车辆行驶过程中底部气流的乱流影响，同时一体化的结构也减少了密封点位，降低后期使用过程中的漏油风险，整体模型结构完整，尺寸标注逻辑清晰，可直接用于生产加工的参考，也可用于汽车传动系统的装配模拟演示。
