汽车用可伸缩式转向传动轴结构设计

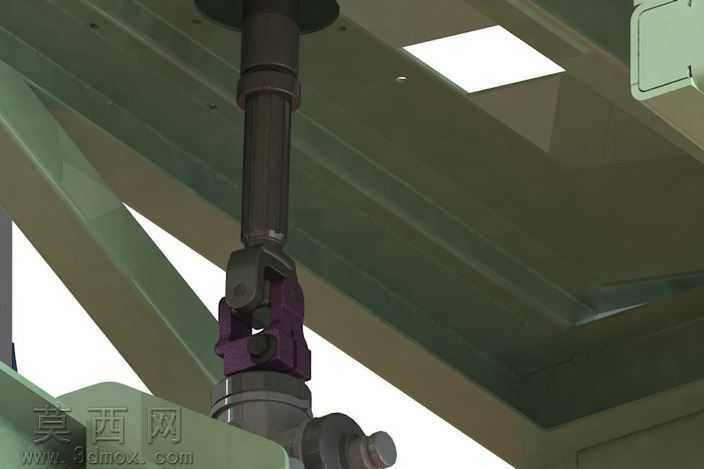

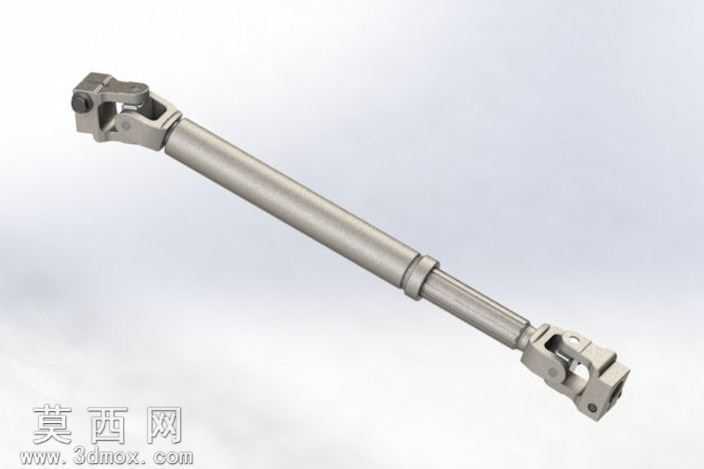

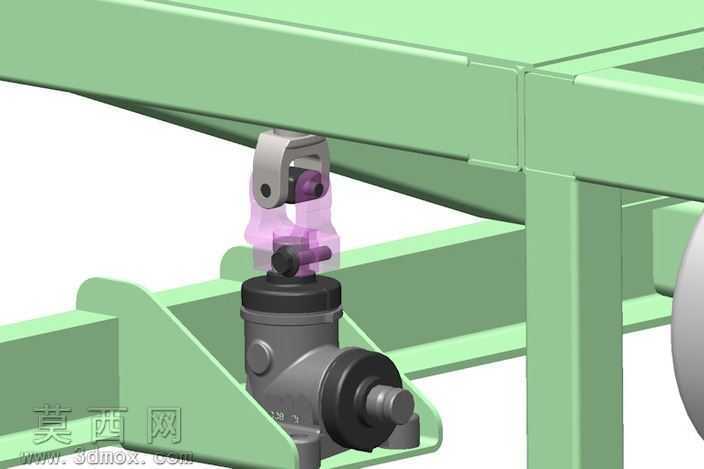

本作品为汽车转向系统配套的可伸缩式转向轴三维建模成果，建模过程严格遵循汽车转向系统的实际传动需求，以参数化建模思路完成全结构搭建。建模初期先梳理转向轴的核心功能逻辑：该部件需要在转向动作中传递扭矩，同时适配车辆行驶过程中车架与转向机构间的相对位移，因此在结构上设置了可轴向滑移的花键伸缩段，搭配上下两端的万向节铰接结构，既可以补偿安装误差与工况位移，也能在转向过程中规避运动干涉，保证扭矩传递的平顺性。建模时先完成各子零件的独立建模：轴身部分采用圆柱特征拉伸、切除命令完成主体轮廓，花键段通过齿形轮廓扫描、阵列命令生成标准渐开线花键结构，保证伸缩滑移时的配合精度；两端万向节结构分别完成叉形接头、十字轴、连接销、锁紧部件的单独建模，对配合接触面做了公差预留的细节处理，所有铰接位置的转动副都按照实际装配约束设置了合理的间隙，还原真实部件的运动特性。材质与渲染阶段，根据部件不同部位的实际用材赋予对应材质：轴身主体采用调质合金钢材质，添加金属磨砂质感与表面氧化发黑的色泽效果，还原工业零部件的真实表面处理工艺；万向节的铰接部位添加了润滑脂附着的细微质感，连接螺栓等标准件赋予镀锌亮面金属材质，不同材质的粗糙度、反光度参数都经过反复调试，渲染输出的效果图可以清晰呈现各部件的结构层次与装配关系。结构设计上充分考虑了实际使用场景的需求：伸缩段的行程长度经过运动仿真验证，可以覆盖车辆颠簸、转向过程中产生的最大轴向位移量，不会出现脱开或卡滞问题；万向节的摆角范围满足转向轮最大转角的传动需求，保证转向动作传递无滞后、无旷量。整体建模过程中所有零件都保留了完整的参数化特征，方便后续根据不同车型的安装需求调整轴长、花键参数、万向节尺寸，适配不同车型的转向系统匹配需求，模型装配完成后经过干涉检查，所有配合位置均无结构冲突，可直接用于虚拟装配验证、运动仿真分析以及后续的工程图纸导出工作。
