前驱CV联合变速驱动桥三维结构设计

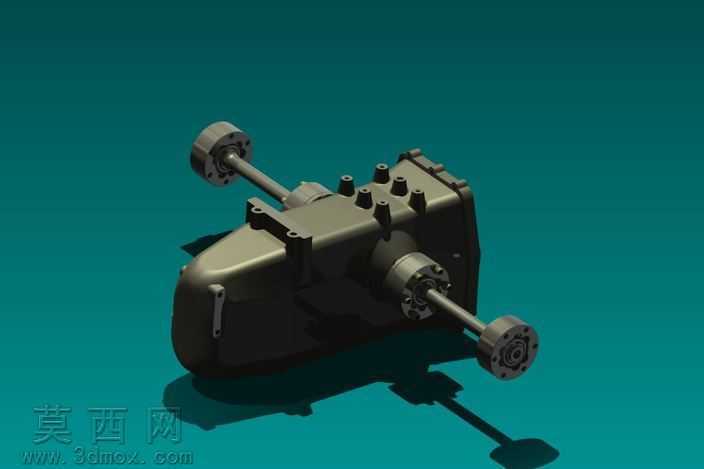

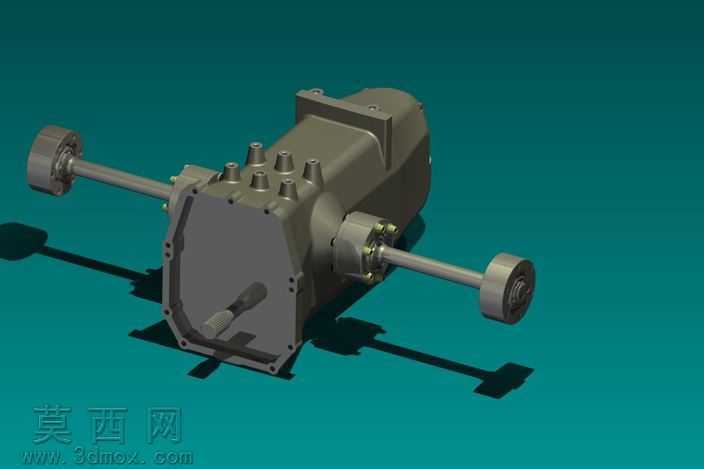

本作品为基于Hewland lws-200规格打造的前驱CV联合变速驱动桥三维模型，建模过程严格遵循实车安装尺寸规范，完整还原了该类传动部件的核心结构与装配逻辑。建模阶段首先搭建整体装配基准，以主箱体为核心定位部件，依次完成输入轴组件、中间传动齿轮组、差速器总成、两侧输出半轴、连接法兰及端盖等部件的参数化建模，所有轴类零件的轴径、键槽尺寸、轴承安装位均匹配对应标准件规格，齿轮参数经过模数、齿数、压力角的严谨校核，保证传动比符合前驱车型的动力输出需求。箱体建模时完整还原了外部的安装凸台、螺栓孔位、加强筋结构，以及内部的齿轮容纳腔、润滑油道预留位，细节处还原了箱体结合面的密封槽结构，保证模型可直接用于装配干涉校验与结构优化参考。渲染阶段采用金属哑光材质模拟铸铁箱体的厚重质感，对轴类、齿轮类传动部件赋予调质钢材质，表面做细微的粗糙度处理还原机加工质感，螺栓、轴承等标准件采用镀锌亮面金属材质区分部件属性，场景搭建采用深青纯色背景突出主体结构，通过三点布光方案打亮模型的结构轮廓，在部件下方投射柔和阴影增强三维立体感，同时对箱体表面做轻微的环境反射效果，提升整体渲染的真实感。模型完整呈现了变速驱动桥的动力传递路径：动力从输入轴进入箱体后，经过换挡齿轮组完成变速变矩，传递至差速器总成后通过两侧等速连接结构分配至左右输出半轴，最终传递至车轮实现前驱动力输出，两侧输出端的连接结构完整还原了CV联合结构的连接特征，可清晰观察到花键配合、轴承支撑、油封定位等细节结构。设计过程中充分考虑了该类部件的实际装车需求，所有外部安装点位的位置、尺寸均参照原型规格设定，可用于前驱车型传动系统的布局参考、教学演示以及结构改装的方案验证，模型的装配层级清晰，各部件可单独拆分编辑，便于后续开展有限元分析、运动仿真等二次开发工作，完整展现了变速驱动桥从动力输入到扭矩分配输出的全流程结构逻辑，对于理解前驱车型传动系统的工作原理、开展相关部件的逆向设计与优化具有较高的参考价值。
