SMA凹形PCB边缘两引脚射频连接器

项目分类:3D模型 发布时间:2021-09-22 ID:281873
  • SMA凹形PCB边缘两引脚射频连接器
  • SMA凹形PCB边缘两引脚射频连接器
  • SMA凹形PCB边缘两引脚射频连接器
  • SMA凹形PCB边缘两引脚射频连接器
  • SMA凹形PCB边缘两引脚射频连接器

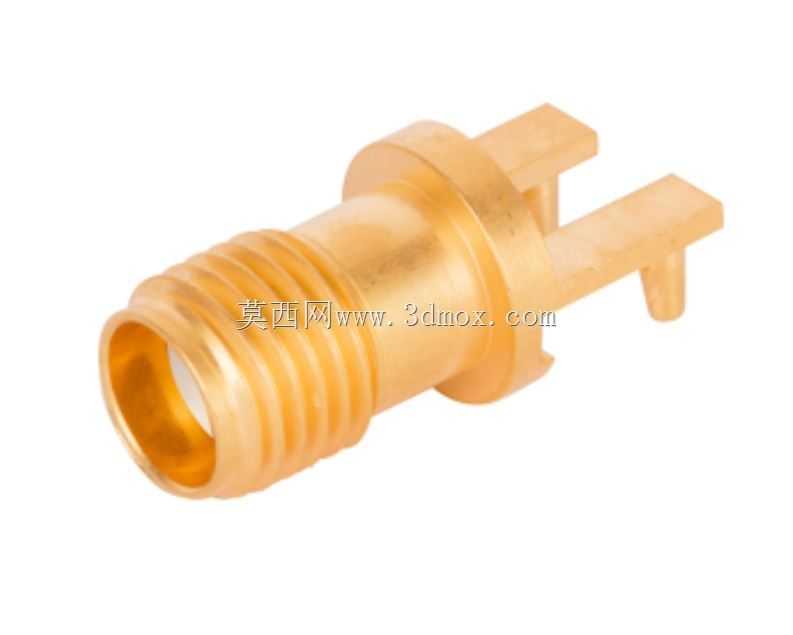

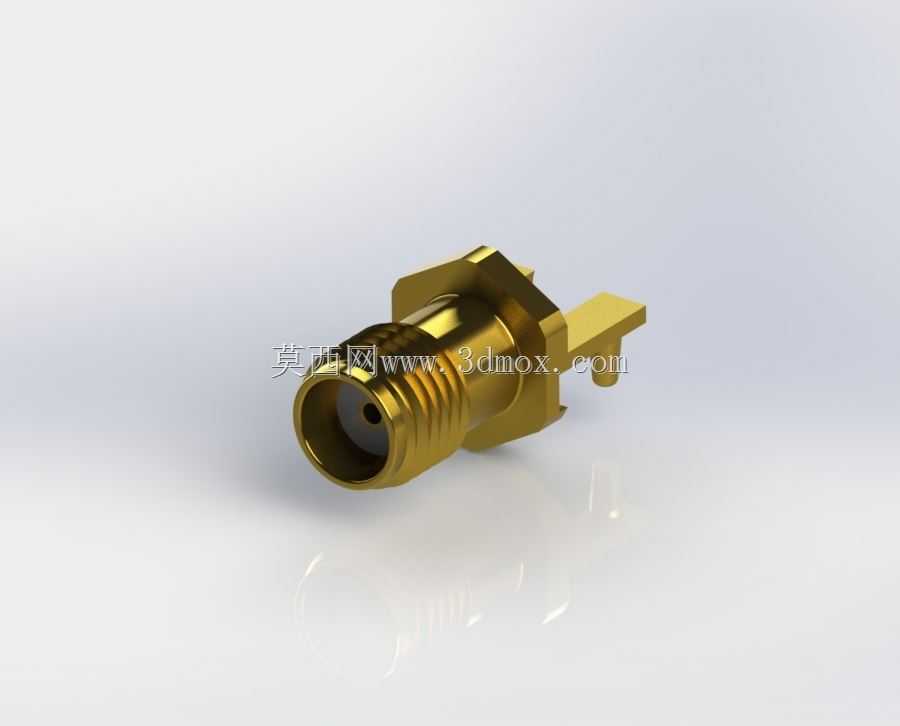

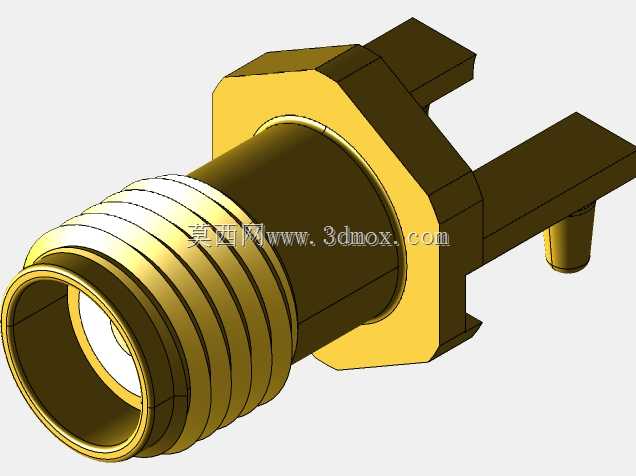

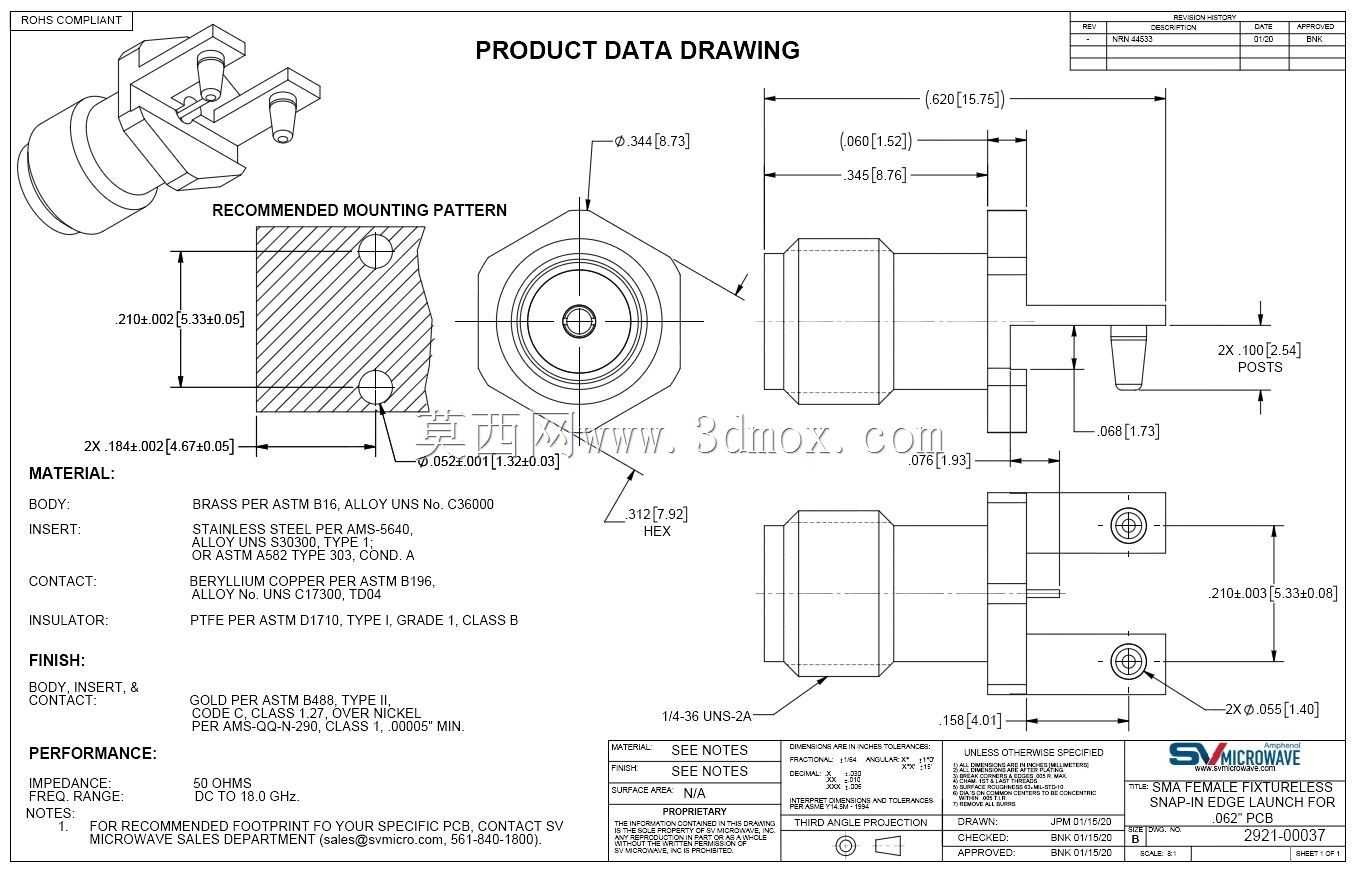

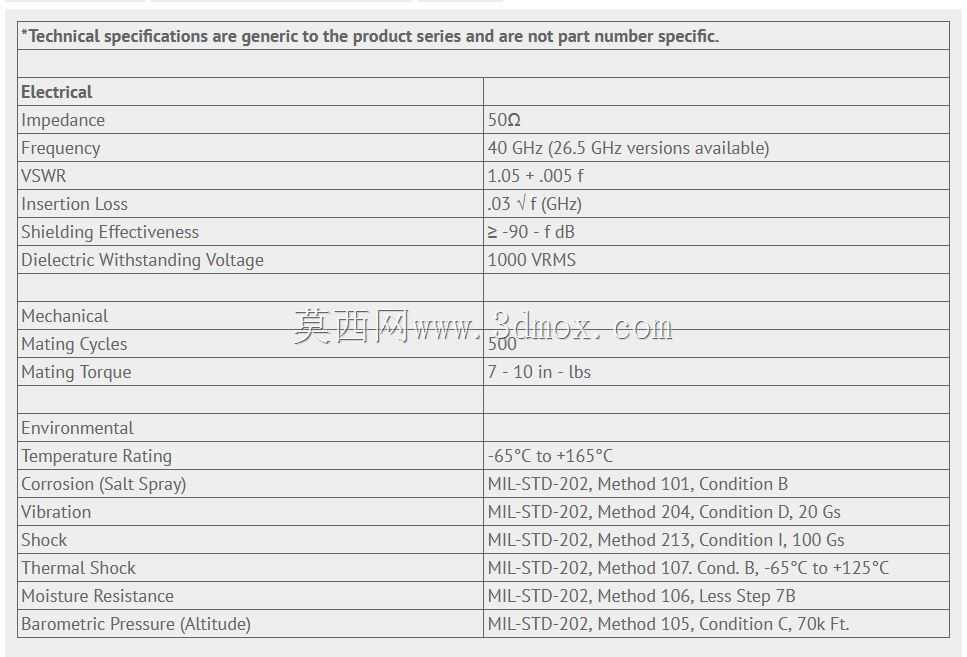

射频通信设备的板端互联环节,板边安装型射频连接器的选型直接决定整机射频链路的驻波表现与长期可靠性,这类SMA凹形板边连接器主要应用在微波测试仪器、小型化通信基站、射频前端模块、航空机载通信板卡等场景,用来实现PCB板上射频走线与同轴电缆、测试探头的低损耗信号过渡,避免传统板端直插连接器占用板面过多空间的问题。这款两引脚的SMA凹形连接器采用板边卡装设计,安装时无需在PCB板面开设大尺寸安装孔,仅需在板边对应位置开出匹配厚度的卡槽,将连接器主体卡入卡槽后,两个安装销腿穿过PCB上预设的定位孔完成焊接固定,安装边界完全贴合PCB边缘,不会占用板面的布线空间,非常适合布局紧凑的多层射频板使用。从功能特性来看,这款连接器的内导体接触端采用弹性凹形结构,与标准SMA公头插针配合时能保证稳定的接触压力,外导体的法兰结构在卡装后与PCB表层的接地焊盘充分贴合,形成连续的屏蔽腔体,可有效降低信号传输过程中的辐射泄露与外界电磁干扰,在18GHz工作带宽内可保持平稳的阻抗连续性,减少信号反射带来的功率损耗。设计过程中重点考量了板厚适配性与焊接可靠性,连接器的卡槽尺寸严格匹配常用的0.62mm厚度PCB,两个安装销腿的位置度公差控制在0.05mm以内,既保证安装时能顺利穿过PCB定位孔,又能避免销腿与孔壁间隙过大导致焊接后连接器出现歪斜,影响公头对接的同轴度。外导体采用黄铜镀金工艺,内导体采用铍铜镀金材质,既保证了良好的导电性能,又提升了多次插拔后的耐磨性能,满足测试类设备频繁对接的使用需求。法兰部分的接地焊盘设计为多段式结构,焊接时焊锡可均匀浸润在焊盘与连接器法兰之间,既保证接地可靠性,又能避免焊锡溢出到射频信号路径上影响阻抗匹配。在实际选型应用时,需要注意PCB板边卡槽的加工公差,卡槽深度需保证连接器安装后端面与PCB边缘齐平,两个定位孔的孔径需略大于销腿直径,预留焊接热胀冷缩的余量,同时PCB表层的接地铺铜需延伸至法兰焊接区域,保证接地路径的连续性,射频走线需从连接器内导体焊盘处按照50欧姆阻抗要求做渐变过渡,避免走线突变带来的信号反射。这类板边连接器相比传统的板端穿板SMA连接器,在垂直于板面方向的占用高度更低,适合应用在对设备厚度有严格要求的便携通信设备中,同时卡装式的安装结构在批量生产时可提升装配效率,减少插件工序的对位难度,焊接后连接器的机械强度完全满足常规使用场景的抗振动、抗冲击要求,不会因为日常插拔导致连接器从PCB上脱落。
