Crystek CVCO33压控振荡器结构设计

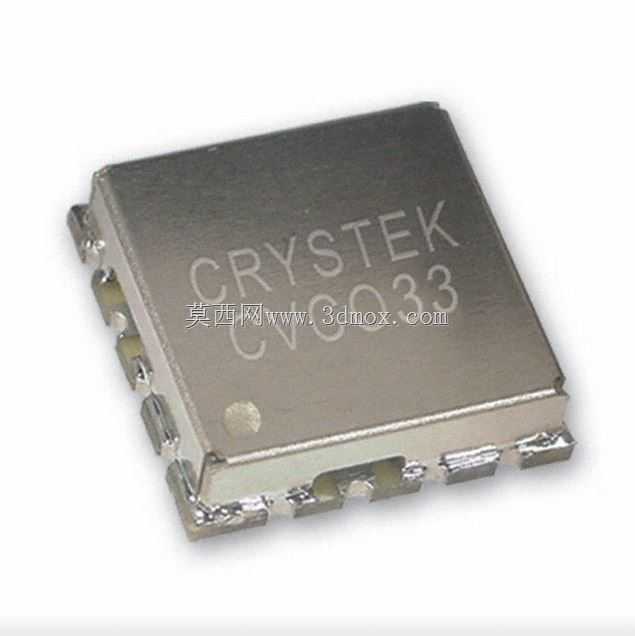

　　在射频通信链路、测试测量仪器、微波信号源这类需要精准频率输出的设备里，压控振荡器是核心的频率生成部件，CVCO33这类表贴封装的VCO，常被用在小型化通信终端、车载射频模块、便携式频谱设备的板卡上，承担本地振荡信号生成、频率调制的核心作用，其输出频率的稳定性、相位噪声水平直接决定整套射频系统的信号质量。从结构设计角度看，这款VCO采用典型的表贴陶瓷封装结构，主体腔体采用高介电常数陶瓷基材做屏蔽与支撑，既可以隔绝外部电磁干扰对内部振荡回路的影响，也能为内部谐振电路、变容二极管、放大管芯提供稳定的机械支撑，避免温湿度变化带来的结构形变影响频率精度。底部的镀金引出端采用翼型引脚设计，在PCB板卡焊接时，既可以保证焊接浸润性，

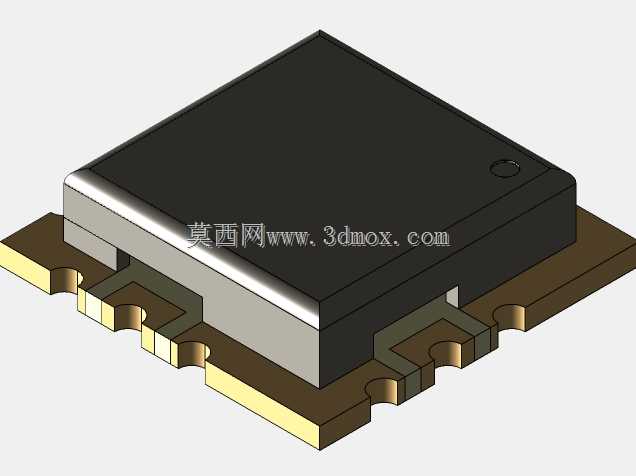

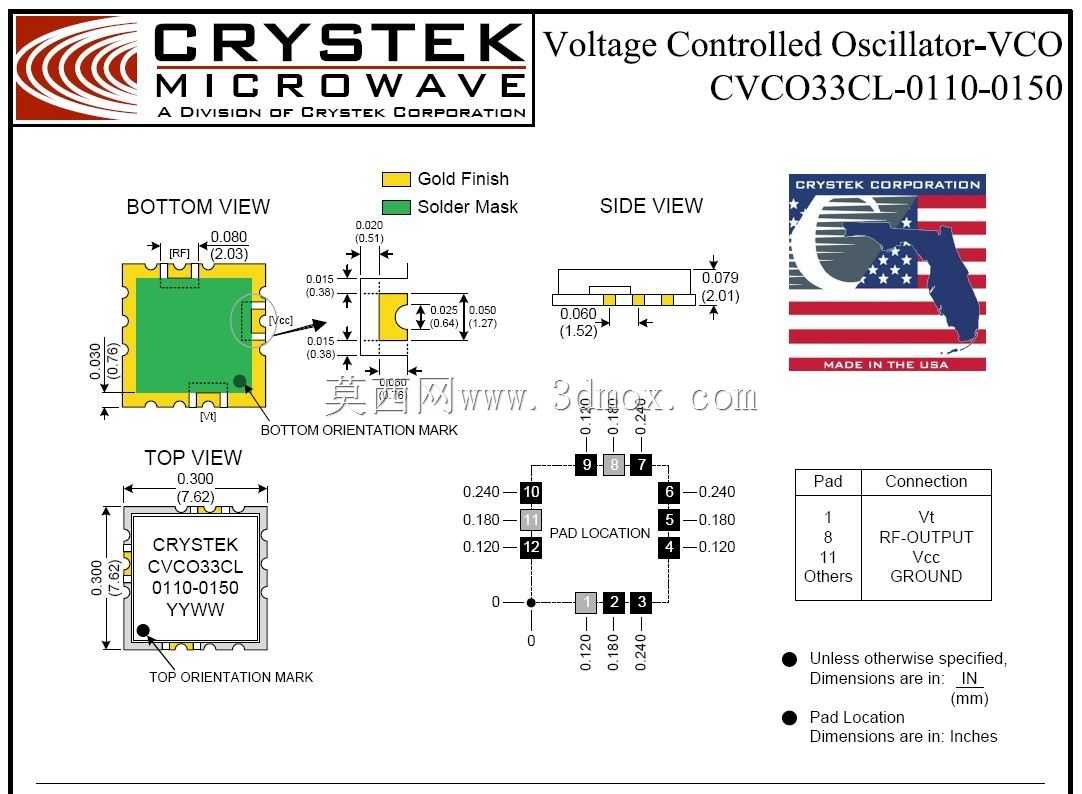

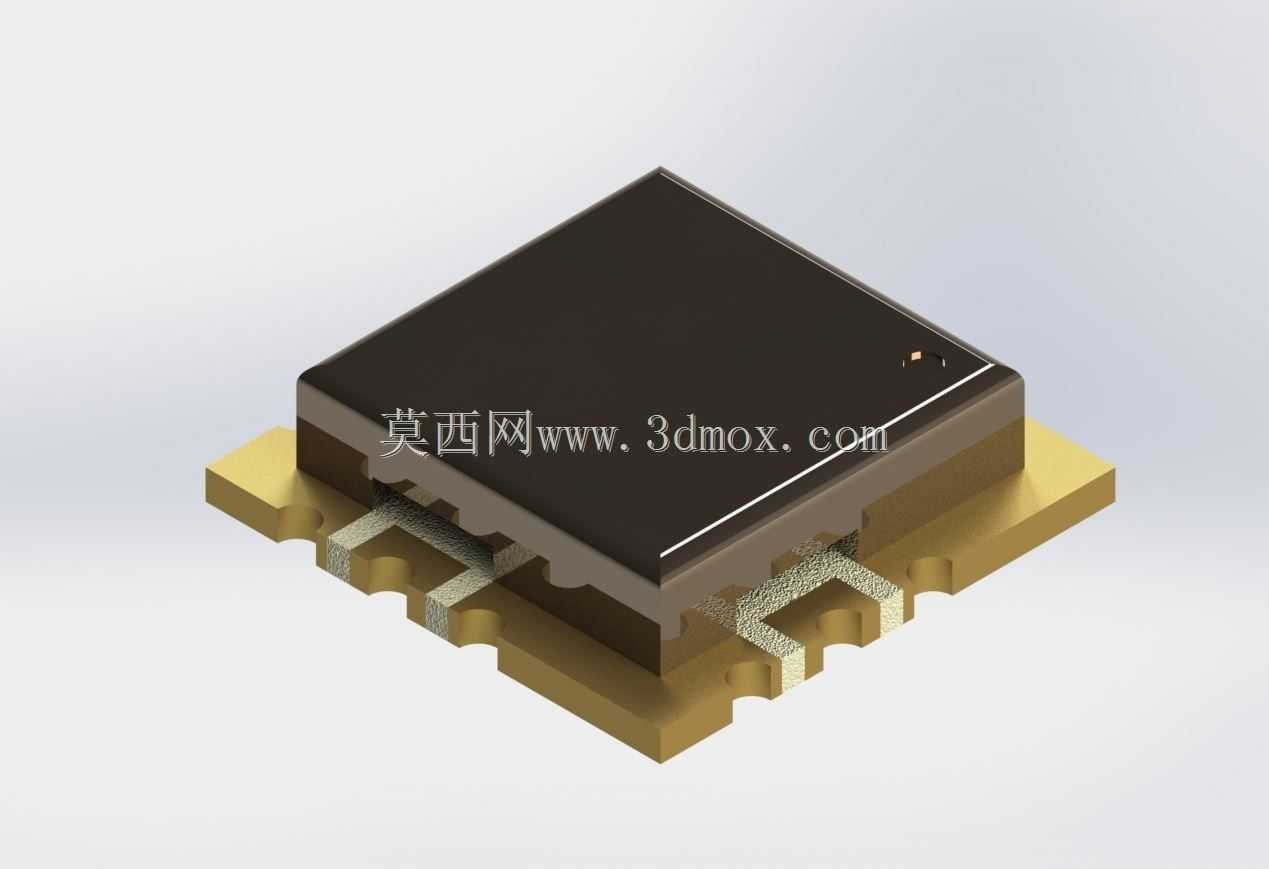

　　降低引脚接触电阻，也能在回流焊过程中释放热应力，减少器件因热胀冷缩出现的虚焊、引脚断裂问题，引脚的排布间距严格遵循表贴器件的通用安装规范，适配常规0.5mm以上线宽的射频板布线规则，设计时不需要额外调整焊盘尺寸就能直接适配标准SMT贴装流程。做三维建模时，需要重点把控几个关键边界：首先是器件本体的总高度，这类表贴VCO的高度通常控制在3mm以内，建模时要严格还原腔体顶部到PCB安装面的垂直距离，避免在结构堆叠时和上方屏蔽罩、结构件出现干涉；其次是引脚的共面度，所有底部焊接引脚的底面必须处于同一基准平面，公差控制在0.1mm以内，否则在SMT贴装时会出现引脚虚接的问题；另外，器件本体的边角倒角、

　　腔体侧面的金属化屏蔽层结构也需要准确还原，在做整机电磁兼容仿真时，这些细节会直接影响屏蔽效能的计算结果。从功能实现的结构匹配来看，内部的谐振腔采用封闭式结构设计，建模时虽然不需要还原内部管芯的微观结构，但要预留出内部腔体的空间边界，方便后续做热仿真时评估器件工作时的热量传导路径——这类VCO工作时的核心发热集中在内部放大管芯位置，热量通过陶瓷腔体传导到镀金引脚，再扩散到PCB的铺铜层，建模时准确还原各部分的材质分界面，能让热仿真的结果更贴近实际工作状态。在实际选型装配中，这类器件的安装位置通常会远离板上的大功率发热元件，同时周边会预留接地过孔的位置，建模时还原器件的外形安装边界，能帮助结构工程师在板卡布局阶段就确认器件的安装空间，避免后续打样时出现结构干涉、屏蔽罩无法盖合的问题，也能让射频工程师在布线阶段提前匹配引脚的出线方向，优化射频走线的长度，减少信号传输过程中的损耗。
