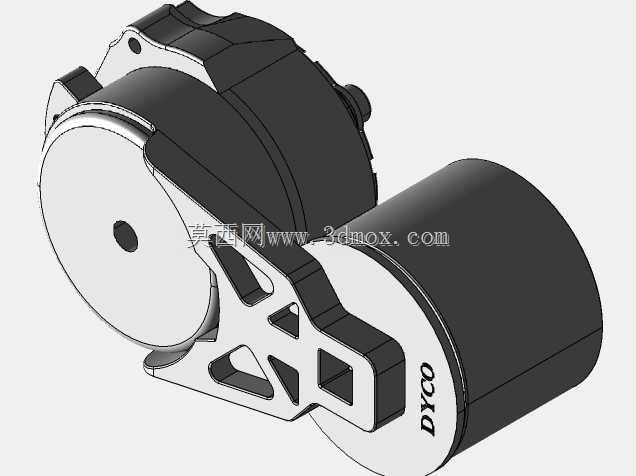

DYCO皮带张紧轮结构三维设计

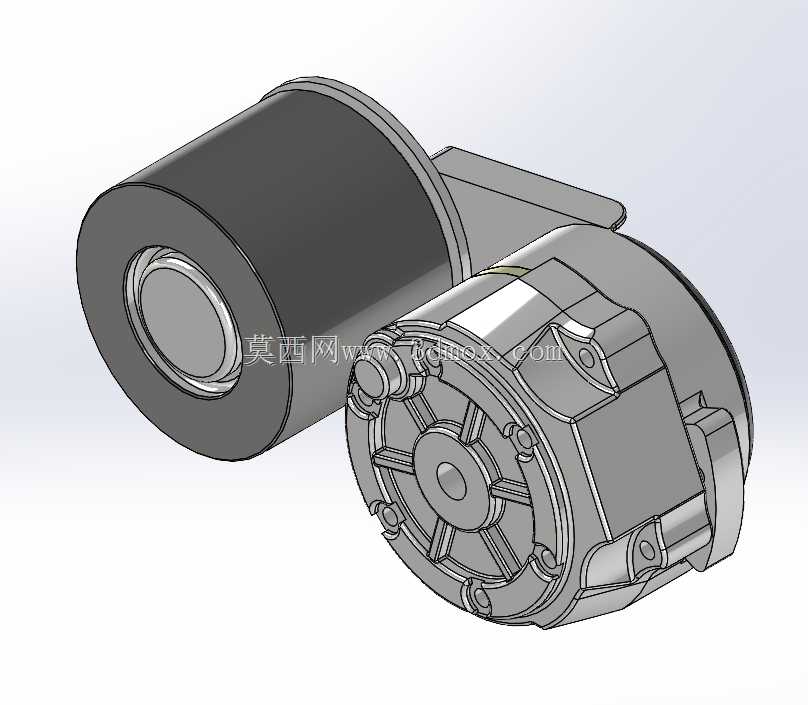

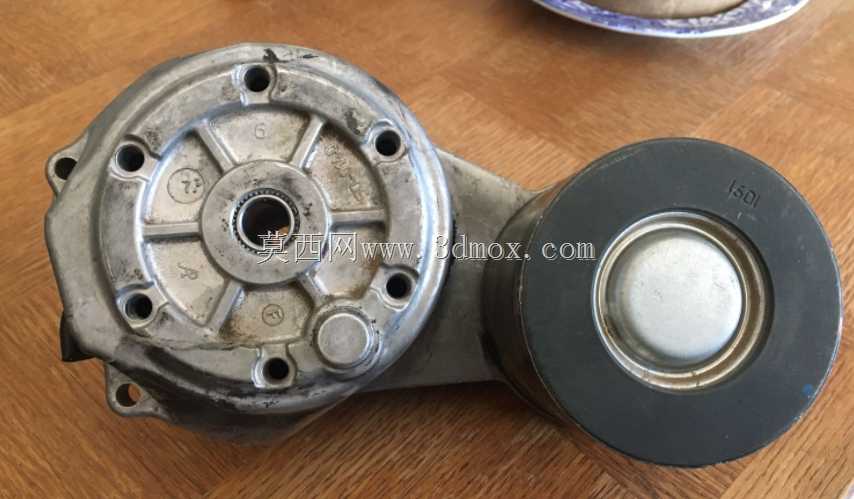

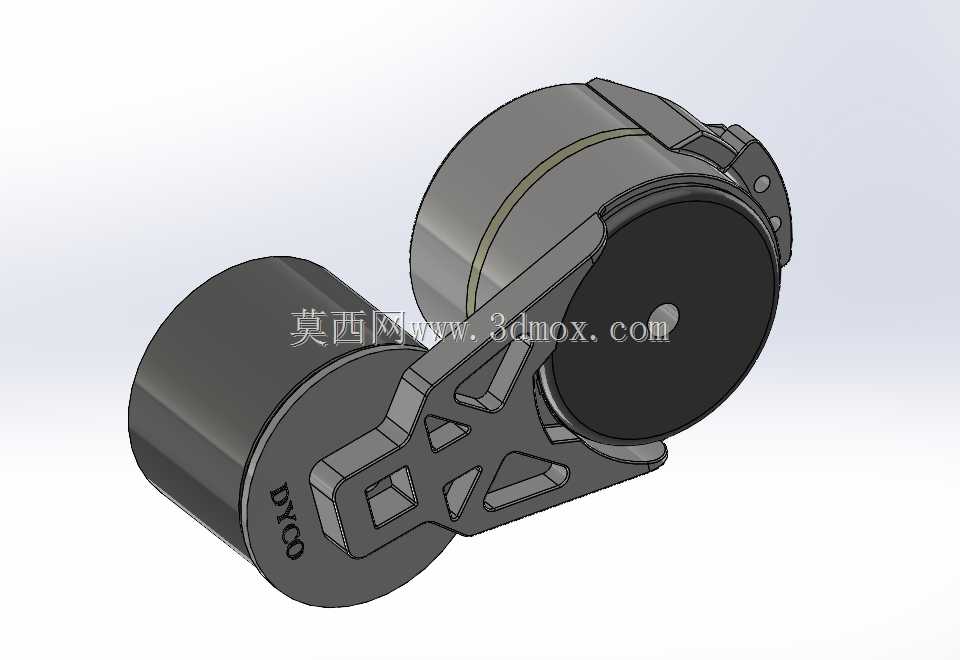

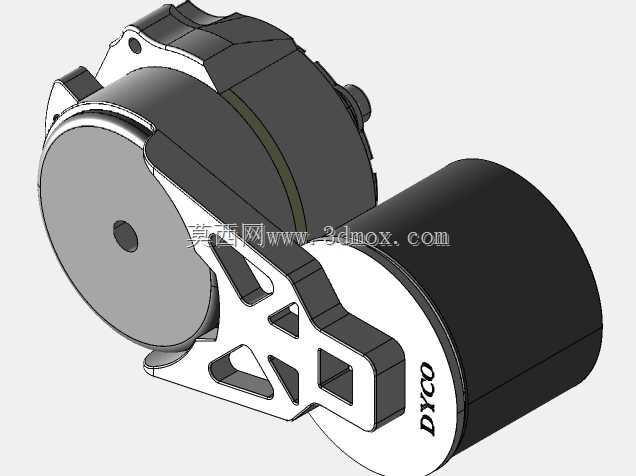

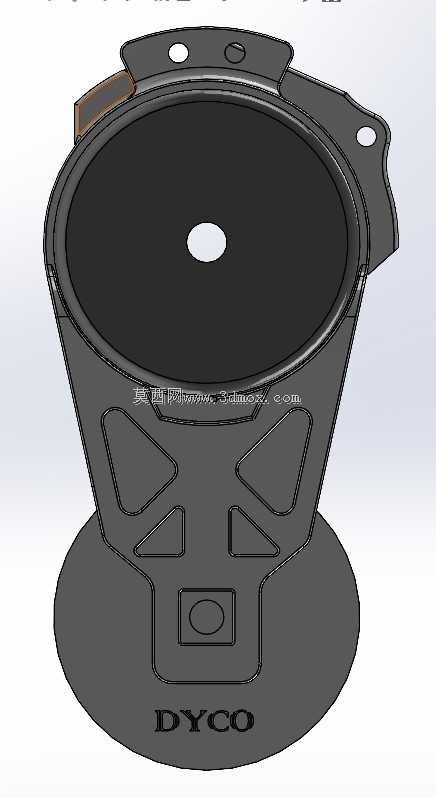

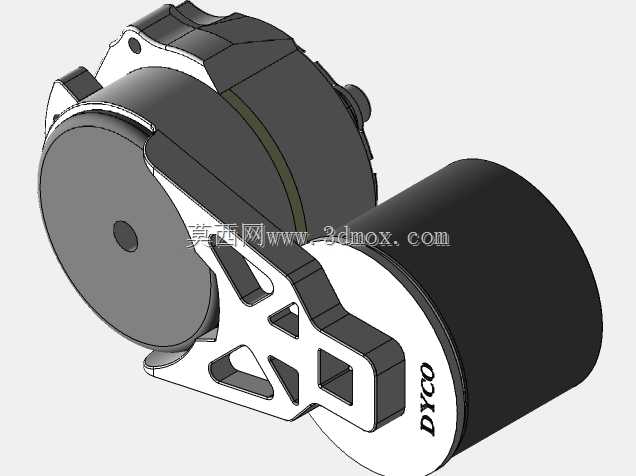

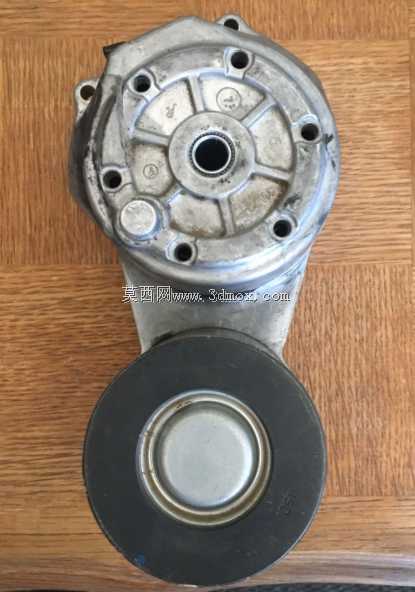

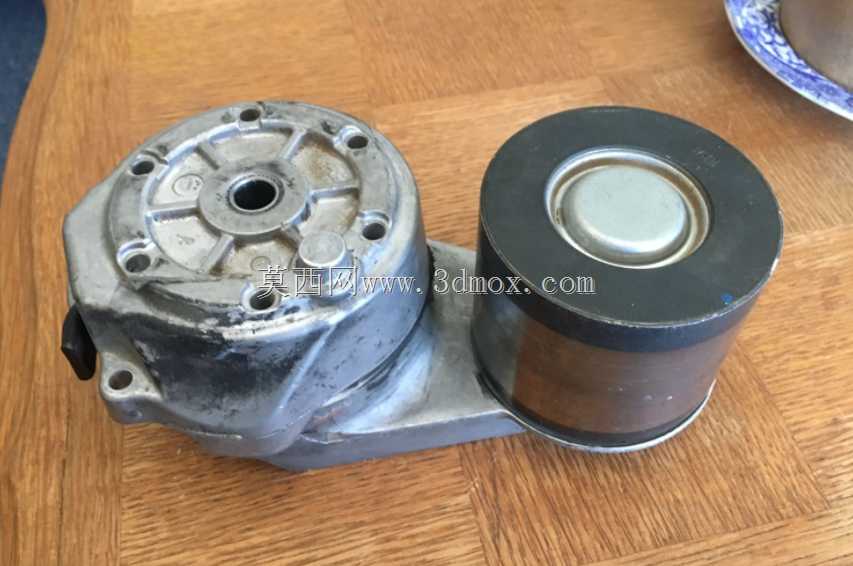

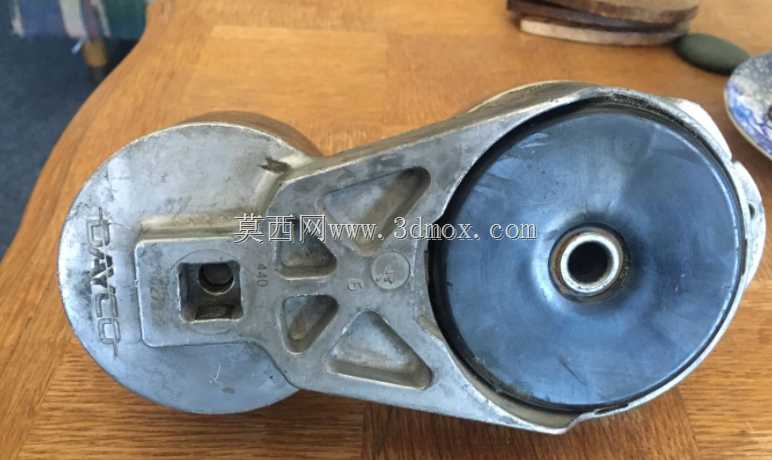

这款张紧轮主要应用在内燃机前端轮系、工业电机皮带传动系统中，核心作用是维持传动皮带的合理张紧力，避免皮带长期运行后出现松弛打滑、跳齿、异常磨损的问题，同时能吸收皮带传动过程中产生的小幅振动，降低轮系运行噪音，延长皮带与各传动轮的使用寿命。在实际工程场景中，不管是乘用车发动机的附件驱动轮系，还是工业固定设备的皮带传动工位，这类张紧轮都是保障传动稳定性的核心部件，选型时需要匹配对应皮带的楔型规格、轮系中心距范围、额定传动载荷，否则很容易出现张紧力不足或者过载损坏的问题。从结构设计来看，这款张紧轮集成了张紧臂、滚轮组件、内置阻尼与复位弹性结构，滚轮部分采用带轴承的金属外圈设计，外圈表面做了适配多楔带的型面处理，和皮带接触时能保证足够的摩擦力，同时避免硬接触刮伤皮带带体。张紧臂的安装支座预留了标准的螺栓固定孔位，安装时不需要额外加工复杂的适配结构，只需要对应设备本体上的预装位锁紧固定螺栓，调整好初始张紧角度即可完成装配。设计过程中优先考虑了安装边界的适配性，滚轮的旋转外径、张紧臂的摆动行程都做了冗余设计，既可以适配同系列不同中心距的轮系布局，也能在皮带出现正常老化伸长时，自动补偿张紧行程，不需要人工频繁调整张紧度。外形尺寸方面，滚轮的轴向宽度匹配常规工业多楔带与汽车附件皮带的通用宽度，安装支座的固定孔间距符合主流传动设备的安装孔位标准，张紧臂的摆动角度覆盖了常规轮系所需的张紧调节范围，不会出现摆动到极限位置时和周边的发电机、水泵、空调压缩机等附件发生干涉的问题。建模过程中还原了产品的实际装配关系，滚轮内部的轴承、张紧臂的铰接结构、内置的弹性阻尼部件都做了等比例还原，不管是做轮系运动仿真验证张紧行程，还是做设备的整机装配干涉检查，都能直接调用这个模型完成相关校核工作，不需要再额外做结构简化或者细节补全。在实际选型应用时，需要注意这款张紧轮的额定张紧力匹配范围，不能用在超过载荷阈值的大马力传动轮系中，否则会出现内部弹性元件失效、轴承过早磨损的问题，同时安装时要保证滚轮端面和皮带轮端面的平行度，偏差过大会导致皮带偏磨，大幅缩短皮带的使用寿命。
