突击步枪锤簧绕制专用夹具结构设计

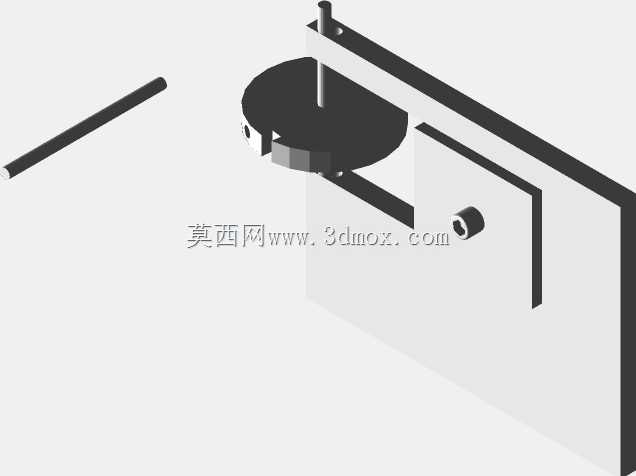

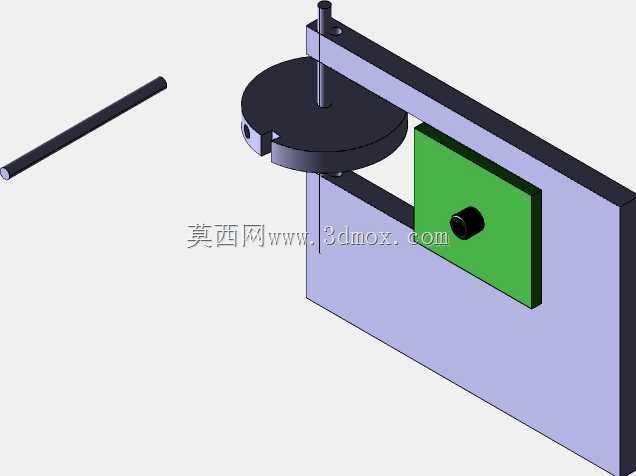

在轻武器零部件制造与维修的工装体系里，锤簧绕制夹具是保障突击步枪击锤簧加工精度的核心辅助装置，这类夹具的设计合理性直接决定了锤簧的弹力一致性、尺寸适配度，进而影响枪械击发机构的动作可靠性。不同于通用绕簧设备，该夹具针对突击步枪锤簧的小直径、高弹力、安装空间受限的特性做了定向结构优化，无需复杂动力输入，仅靠手动操作即可完成簧丝缠绕作业，适配车间零散加工、野外维修站点的应急制作场景，也可用于枪械教学实训中的簧件加工演示。从结构设计逻辑来看，该夹具采用分体式组装结构，核心部件包含带定位槽的阀瓣、中心定位导杆、簧丝固定压盘、锁紧螺栓以及独立的穿丝导杆，各部件的配合公差控制在IT7级以内，避免缠绕过程中出现簧丝偏移、叠丝问题。阀瓣作为缠绕成型的核心基准件，其圆柱面的圆度误差不超过0.02mm，侧面开设的通槽宽度与常用弹簧钢丝直径匹配，可适配0.8mm到1.5mm直径的弹簧钢丝穿入定位，阀瓣本身采用可更换设计，操作人员可根据所需锤簧的内径尺寸更换对应直径的阀瓣，无需更换整套夹具，大幅拓展了单套夹具的适配范围。中心导杆垂直贯穿阀瓣中心孔与安装基座，为阀瓣提供旋转定位基准，缠绕过程中阀瓣可绕导杆平稳转动，不会出现径向窜动。压盘通过锁紧螺栓固定在阀瓣的端面，压盘上开设有防滑齿槽，穿入阀瓣槽口的簧丝端部可被压盘牢牢压紧，避免缠绕过程中簧丝滑脱，锁紧螺栓采用蝶形头设计，无需额外工具即可手动拧紧或松开，提升操作效率。独立的穿丝导杆用于引导簧丝的缠绕走向，作业时将弹簧钢丝穿过阀瓣槽口，端部压在压盘下方锁紧后，手持导杆抵住簧丝，匀速转动阀瓣即可让簧丝均匀缠绕在阀瓣圆柱面上，缠绕过程中可通过调整导杆的施力角度控制簧丝的螺距，满足不同圈数、不同螺距的锤簧加工需求。从安装边界来看，该夹具的基座采用平板式结构，可通过台虎钳夹持固定在常规工作台面上，不需要额外的安装螺孔定位，整体占用空间不超过200mm×150mm，可适配多数小型加工工位的空间条件。夹具的所有外露棱边均做了R1.5的圆角倒钝处理，避免操作过程中划伤操作人员手部或者刮伤弹簧钢丝表面，影响簧件的疲劳强度。不同于量产型自动绕簧设备，该夹具的结构简单，零部件加工难度低，常规铣削、钻削设备即可完成所有零件的加工，制造成本极低，且维护简便，没有复杂的传动部件，仅需定期清理缠绕过程中残留的金属碎屑，在定位导杆表面涂抹少量润滑脂即可长期使用。在实际应用中，使用该夹具绕制的锤簧，其内径公差可控制在0.05mm以内，圈距均匀度远高于手工徒手绕制的簧件，安装到击锤机构后不会出现卡滞、弹力不均的问题，可有效降低枪械击发故障的概率。针对不同型号突击步枪的锤簧尺寸差异，仅需更换对应规格的阀瓣即可快速切换加工规格，无需重新调试设备，非常适合多品种小批量的簧件加工场景，也可作为枪械维修班组的随装工具，用于应急制作适配的锤簧配件，解决野外维修时配件不足的问题。
