Kar98k前库卡扣凸耳结构设计

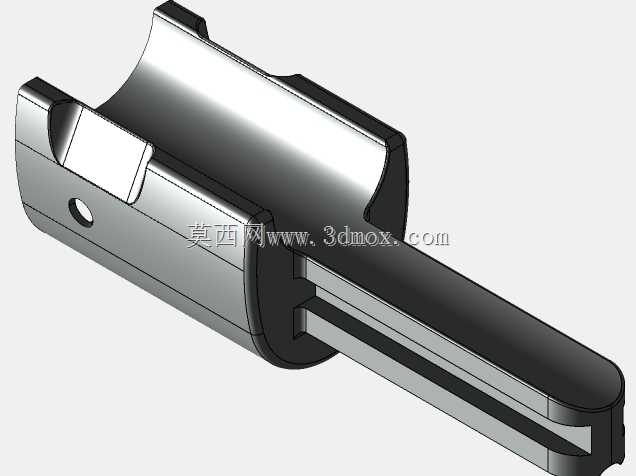

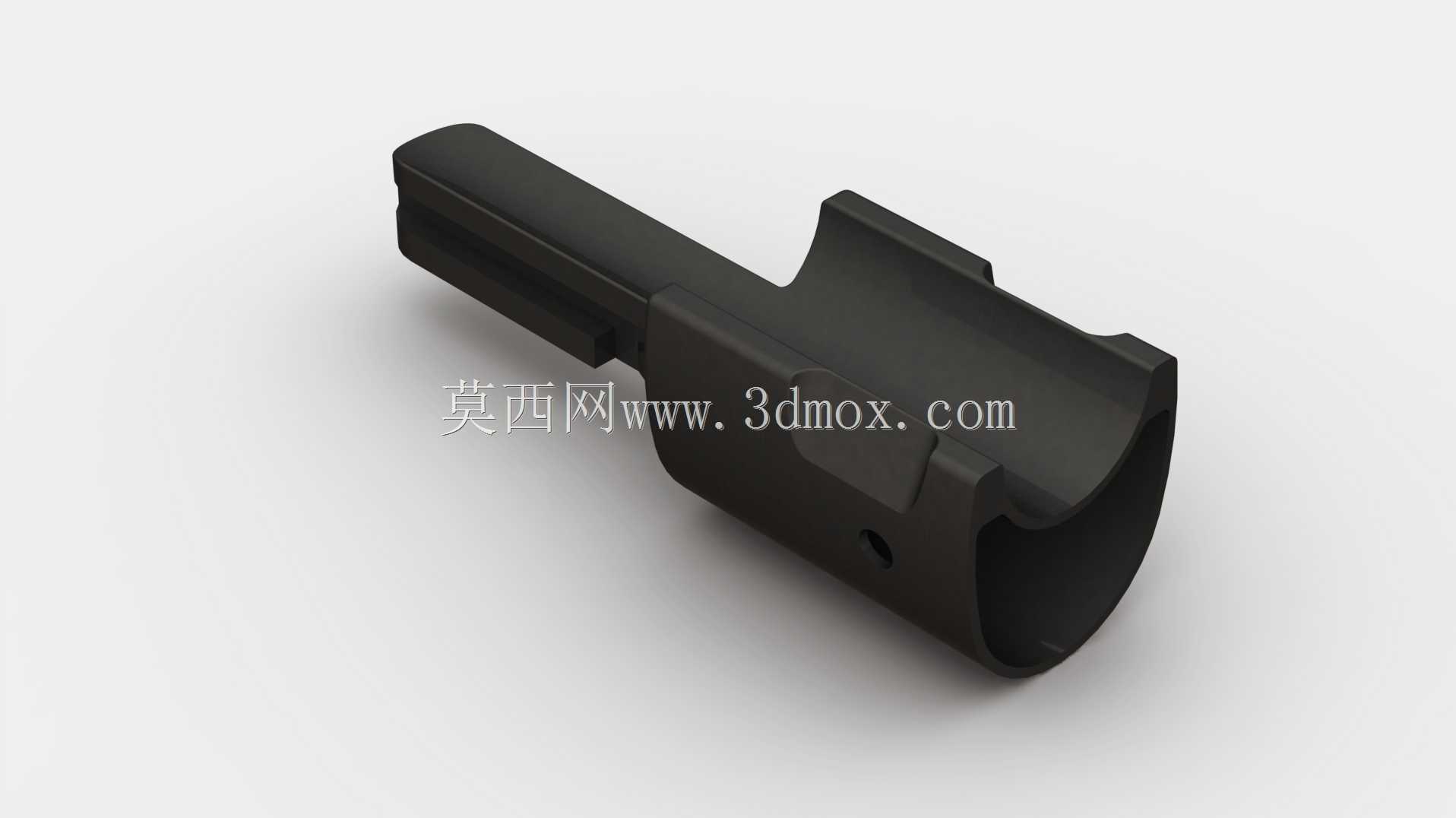

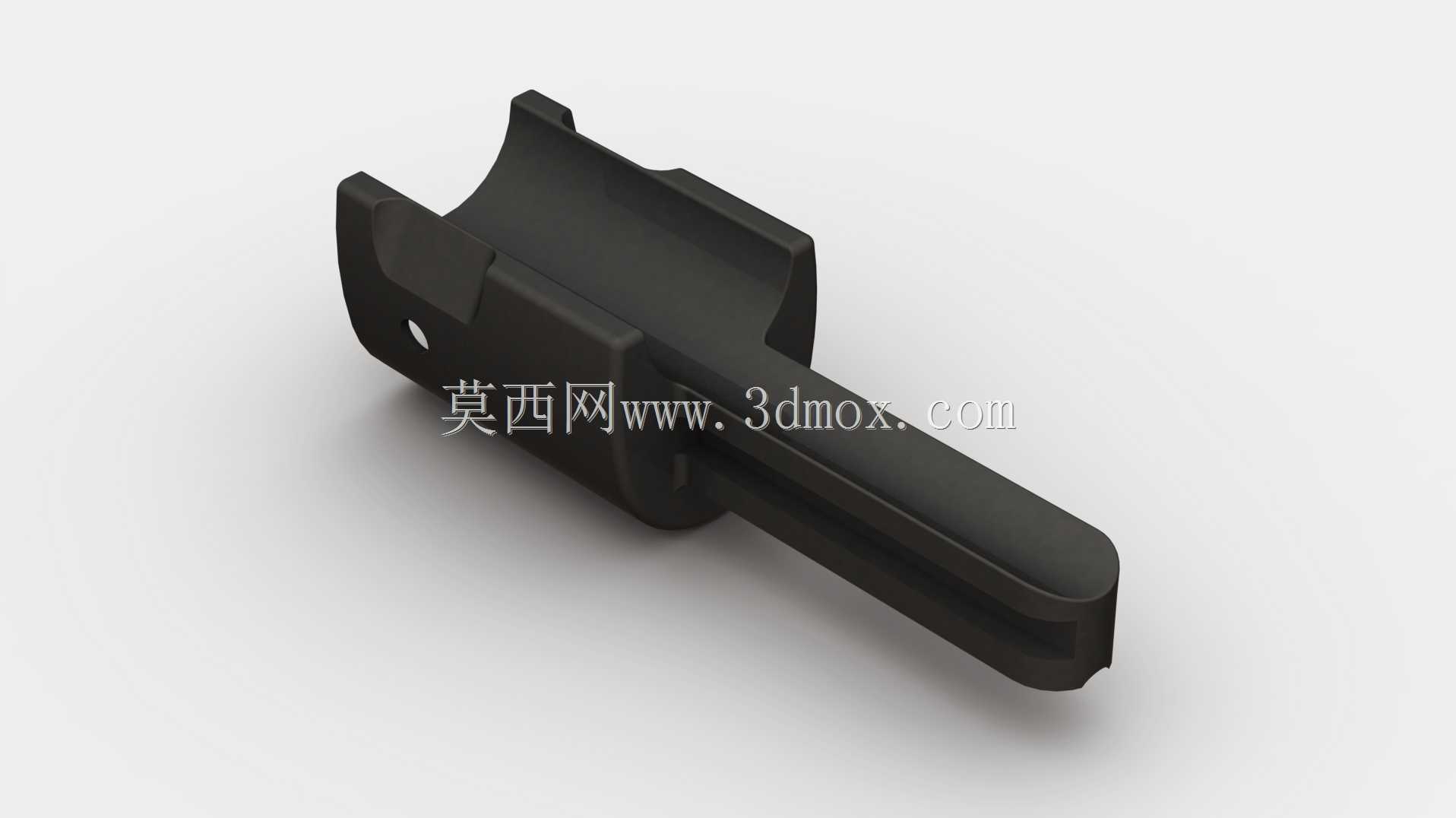

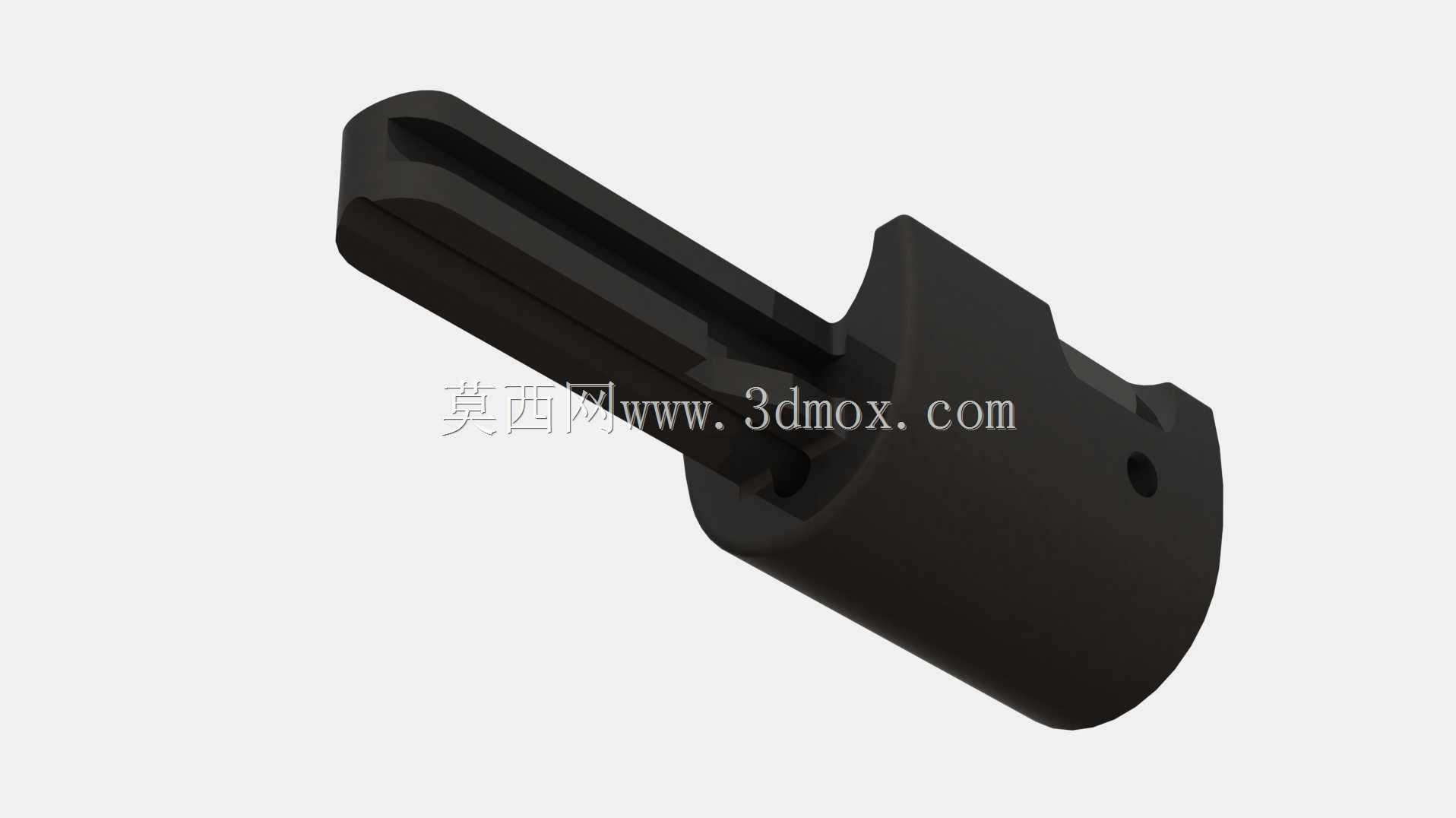

该零件属于栓动步枪前护木区域的核心连接构件，主要承担前库盖与枪身主体的卡扣锁紧功能，同时兼顾刺刀安装座的定位支撑作用，在枪械实际使用场景中，需要承受拼刺时的横向冲击载荷、日常携行时的护木固定拉力，以及反复拆装过程中的耐磨损耗，因此结构设计上优先保证连接刚性与卡扣配合的可靠性。从结构形态来看，零件整体采用一体化铣削成型思路，主体分为卡扣卡合段与定位延伸段两部分，卡扣段设置有与枪身基座匹配的卡槽结构，侧面预留的小孔用于安装固定销钉，实现零件与枪身基座的径向定位，避免射击震动过程中出现卡扣松脱的问题；延伸段为长条形导向结构，装配时可沿护木内侧的导向槽滑入，既能够限制零件的转动自由度，也可以分散拼刺时传递到卡扣部位的集中应力，避免局部应力过大导致零件断裂。在安装边界设计上，零件的卡扣工作面与枪身基座的卡合面采用小间隙配合，间隙量控制在0.02mm到0.05mm之间，既保证拆装时的顺畅度，也避免间隙过大导致护木出现旷量晃动；延伸段的外形尺寸完全匹配护木内侧的导向槽宽度，装配后与护木内壁贴合，不会突出护木外表面影响握持手感。设计过程中针对手工测绘的误差问题，特意在卡扣的配合面预留了0.1mm的修配余量，实际生产装配时可根据枪身基座的实际尺寸进行少量修磨，保证卡扣锁紧后的预紧力处于合理区间，既不会因为预紧力过大导致拆装困难，也不会因为预紧力不足出现护木松动。零件的棱角位置全部做了R0.5到R1的圆角过渡，一方面避免热处理过程中出现应力集中开裂的问题，另一方面也防止装配时锐边划伤操作人员或护木木质表面。从功能适配角度来看，该零件的卡扣结构同时承担前库盖的轴向限位作用，装配到位后卡扣自动卡入枪身的定位凹槽，无需额外紧固件即可实现前库盖的快速固定，野外维护时不需要专用工具即可完成拆装，大幅提升勤务性；侧面的销钉孔同时作为刺刀座的定位基准，刺刀安装后可通过该销钉传递拼刺时的冲击力，避免载荷直接作用在卡扣配合面导致卡扣变形。整个零件的结构设计完全围绕实际使用中的载荷工况展开，没有多余的冗余结构，在保证结构强度的前提下尽可能控制零件重量，符合枪械零件轻量化与可靠性兼顾的设计原则。
