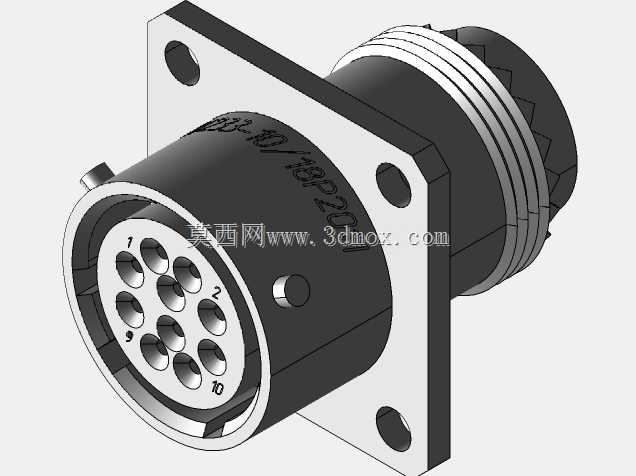

十芯法兰安装低频圆柱电连接器插座

这类带方形法兰安装结构的十芯圆柱型低频连接器插座，多应用在工业控制柜内部布线、户外机电设备信号传输、测试仪器外接端口这类需要稳定低频次级信号连通的场景，日常选型时首先要确认安装边界：方形法兰的四个安装孔位呈对称分布，安装时直接从设备面板外侧穿入，通过法兰背面的锁紧螺母完成面板固定，不需要额外设计复杂的安装卡槽，面板开孔只需要匹配插座主体的圆柱外径即可，能大幅降低面板加工的精度要求。从结构设计来看，接触端采用孔式接触件排布，10个接触件沿圆周均匀分布，相邻接触件之间保留足够的绝缘间隙，能满足常规低压控制信号、小功率电源的传输需求，不会出现相邻引脚串扰的问题；插座前端的定位缺口能和配套插头的定位凸台精准配合，避免插合时出现错接、斜插的情况，插合后靠外壳的螺纹结构完成锁紧，在有小幅振动的设备工况下也不会出现松脱。外壳采用金属切削成型的结构，法兰盘和主体圆柱为一体化结构，相比拼接式结构的抗扭强度更高，安装时拧紧锁紧螺母不会出现主体和法兰错位的问题；外壳表面做了氧化处理，在常规工业环境下有不错的抗锈蚀能力，接触件采用铜基镀银工艺，接触电阻低，长期插拔也不会出现接触不良的问题。设计这类连接器模型时，首先要保证安装法兰的孔位公差、面板配合段的外径公差符合选型手册的要求，其次要还原插合端的定位结构、接触件排布位置，方便设计人员在做整机布线时提前预留插头的插拔操作空间，避免后期装配时出现干涉；同时模型还原了外壳的锁紧螺纹段、尾部的线缆密封结构，能直接用于整机的装配干涉检查，不需要设计人员再二次测绘修正尺寸。这类连接器的核心作用是实现设备内部和外部线路的快速插拔连通，相比直接焊接引线的方式，后期设备维护时不需要重新拆焊线路，只需要拔下插头就能完成模块拆卸更换，能大幅缩短现场维护的时间，在轨道交通车载设备、小型工业机床控制单元、户外检测传感器的接线端都有广泛应用，选型时只需要匹配芯数、安装尺寸、额定电流电压参数，就能直接替换同规格的进口接插件，降低设备的物料成本。
