短版RIS战术枪管带固定基座结构

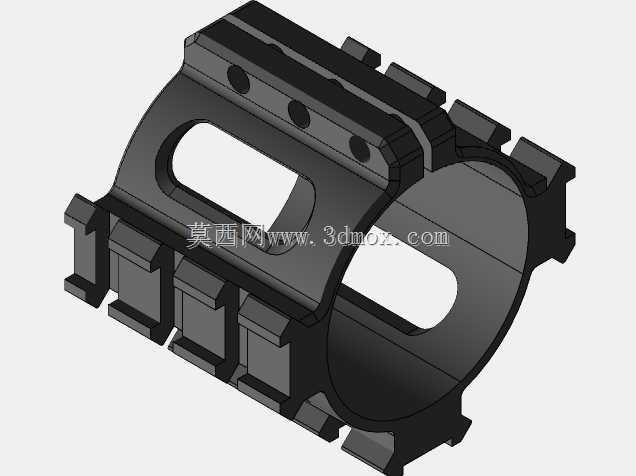

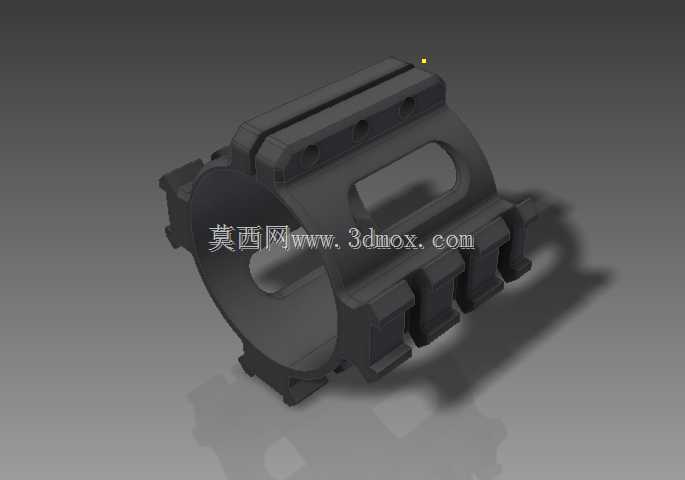

该结构件属于轻武器战术附件范畴，核心作用是为战术手电、激光指示器、前握把等外接附件提供标准化安装接口，相比同系列长版结构，缩短了轴向总长度，适配短管枪械的紧凑布局需求，避免护木前端超出枪口过多影响携行与近距离战术动作。从结构设计来看，主体采用分体抱箍式锁紧结构，依靠上下两瓣的配合抱紧枪管外圆，安装时无需对枪管进行二次加工，仅通过侧向锁紧螺钉即可完成固定，适配对应外径的圆形枪管，安装边界需保证枪管对应安装段外圆尺寸公差在h7范围内，锁紧后轴向窜动量不超过0.2mm，周向扭转力矩不小于15N·m，保证连发射击时附件不会移位。外伸的导轨段采用标准皮卡汀尼导轨截面，导轨槽间距为标准20mm，每个导轨槽的倒角、宽度尺寸均符合战术附件安装的通用规范，可兼容市面上绝大多数标准接口的战术附件，导轨下方设置的多段卡槽结构，既可以作为减重槽降低整体重量，也能为护木隔热层提供卡装定位点，避免连续射击后护木外层受热变形移位。中部开设的大尺寸镂空窗口，一方面是为了减轻整体重量，降低枪械前端的配重，提升据枪时的平衡性，另一方面也能增加枪管与外界空气的接触面积，提升连续射击时的散热效率，避免枪管热量快速传导到外侧护木影响握持。设计时重点考虑了射击时的受力工况，抱箍部位的壁厚做了加厚处理，抵消锁紧时的夹紧应力与射击时的振动冲击，导轨根部做了R2的圆角过渡，避免应力集中导致导轨受侧向力时断裂，整体外形做了圆弧过渡处理，没有尖锐棱角，避免携行时勾挂装具。在实际应用场景中，这类短版导轨护木多用于CQB近战场景的枪械改装，紧凑的尺寸不会影响枪械在狭小空间内的转向动作，同时保留了足够的导轨长度安装必要的战术附件，相比长版护木更适合室内突入、载具内射击等对枪械总长有严格限制的使用场景。建模过程中对安装配合面做了公差预留，抱箍内圆与枪管外圆的配合间隙控制在0.05-0.1mm之间，既保证安装时可以顺利套入，也能避免间隙过大导致锁紧后出现偏心问题，导轨面的平面度控制在0.1mm以内，保证附件安装后不会出现倾斜错位，影响瞄准或指示精度。
