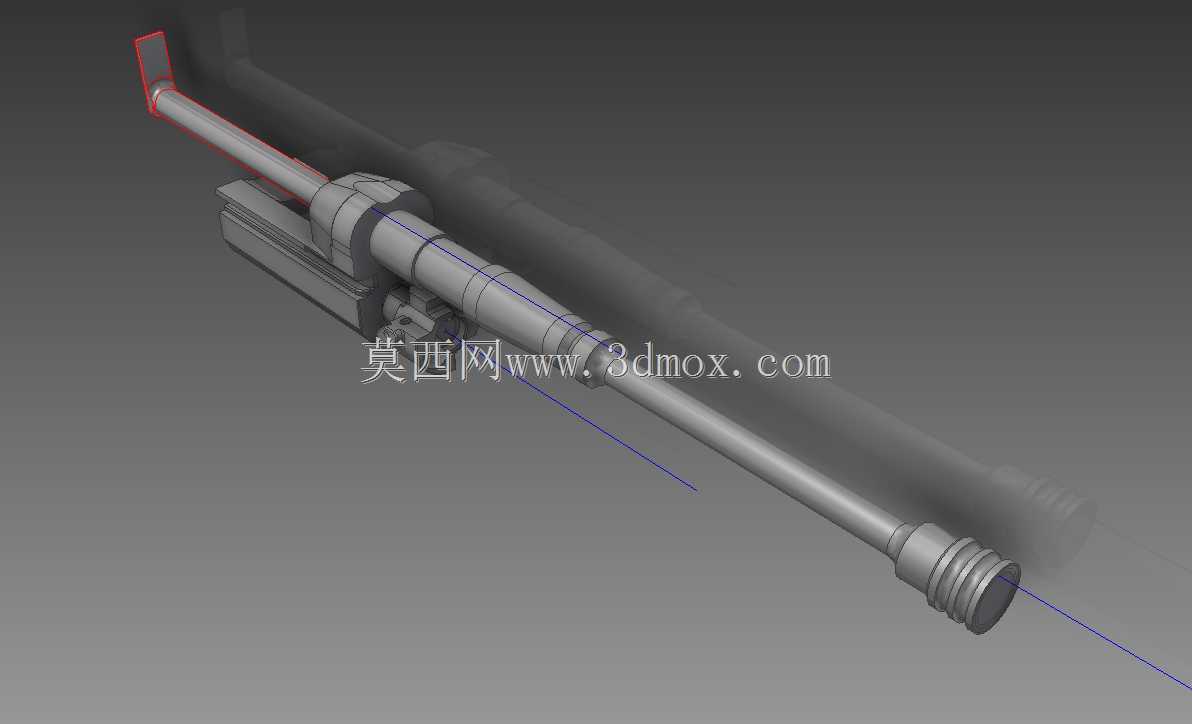

改进型枪械螺栓托架结构设计

该结构属于轻武器自动机核心承载部件，主要适配小口径自动步枪自动循环工况，在连发射击、单发射击模式下承担枪机闭锁支撑、击发传动、往复运动导向的核心作用，实际装配场景中需嵌入机匣内部的安装槽位，与枪管尾部、击锤、抛壳挺、复进簧组件形成完整的动力传递链路。从结构设计逻辑来看，该托架在原有衍生结构基础上做了针对性优化，首先调整了闭锁支撑面的接触角度，将原结构的直面支撑改为带1.5°预紧斜角的贴合面，可在击发瞬间抵消弹壳底火传递的反向冲击力，避免长期射击后出现支撑面塌陷、闭锁间隙超标的问题；其次整合了独立的锁定操作弹簧安装位，将原结构外置的锁止簧改为内嵌式布局，减少了外露部件在沙尘、泥水恶劣工况下的卡滞概率，同时预留了标准皮卡汀尼导轨的安装接口，可直接适配附件安装需求，无需额外在机匣上打孔攻丝。外形尺寸方面，主体托架的轴向总长控制在87mm，最大宽度22mm，安装定位槽的公差带控制在H7级，与机匣导轨的配合间隙保持在0.02-0.04mm之间，既保证往复运动的顺畅性，又避免间隙过大导致的枪机摆动、击针偏心问题。各拆分部件中，长杆状的枪机导杆与托架主体的连接采用圆柱销过盈配合，过盈量控制在0.01-0.015mm，可承受连发射击时每秒12次往复运动的冲击载荷；击针组件的导向孔做了抛光处理，表面粗糙度达到Ra0.8，减少击针往复运动的摩擦阻力；小型定位销、弹簧固定柱均采用标准件尺寸设计，可直接替换同规格的通用五金零件，降低后期维护的配件成本。实际工况验证层面，该结构需承受380MPa左右的膛压冲击，闭锁支撑面的材料选用40Cr调质处理，硬度达到HRC28-32，兼顾韧性与耐磨性；导轨接触面做了渗氮处理，渗层深度0.1-0.15mm，可保证全寿命周期内往复运动次数不低于10000次时磨损量不超过0.1mm。设计过程中特意调整了复进簧的安装导向长度，虽然回位弹簧的参数未做最终校准，但导向杆的长度比原结构增加了6mm，可避免复进簧在压缩过程中出现侧弯、卡滞的问题，同时在托架尾部预留了抛壳挺的让位槽，抛壳窗位置的开口尺寸做了扩大处理，可适配不同锥度的弹壳抛壳轨迹，减少抛壳故障的发生概率。
