Kar98k后瞄准带枪械金属结构件

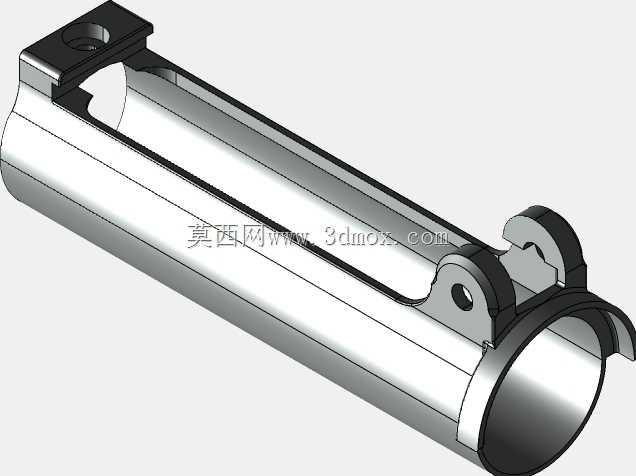

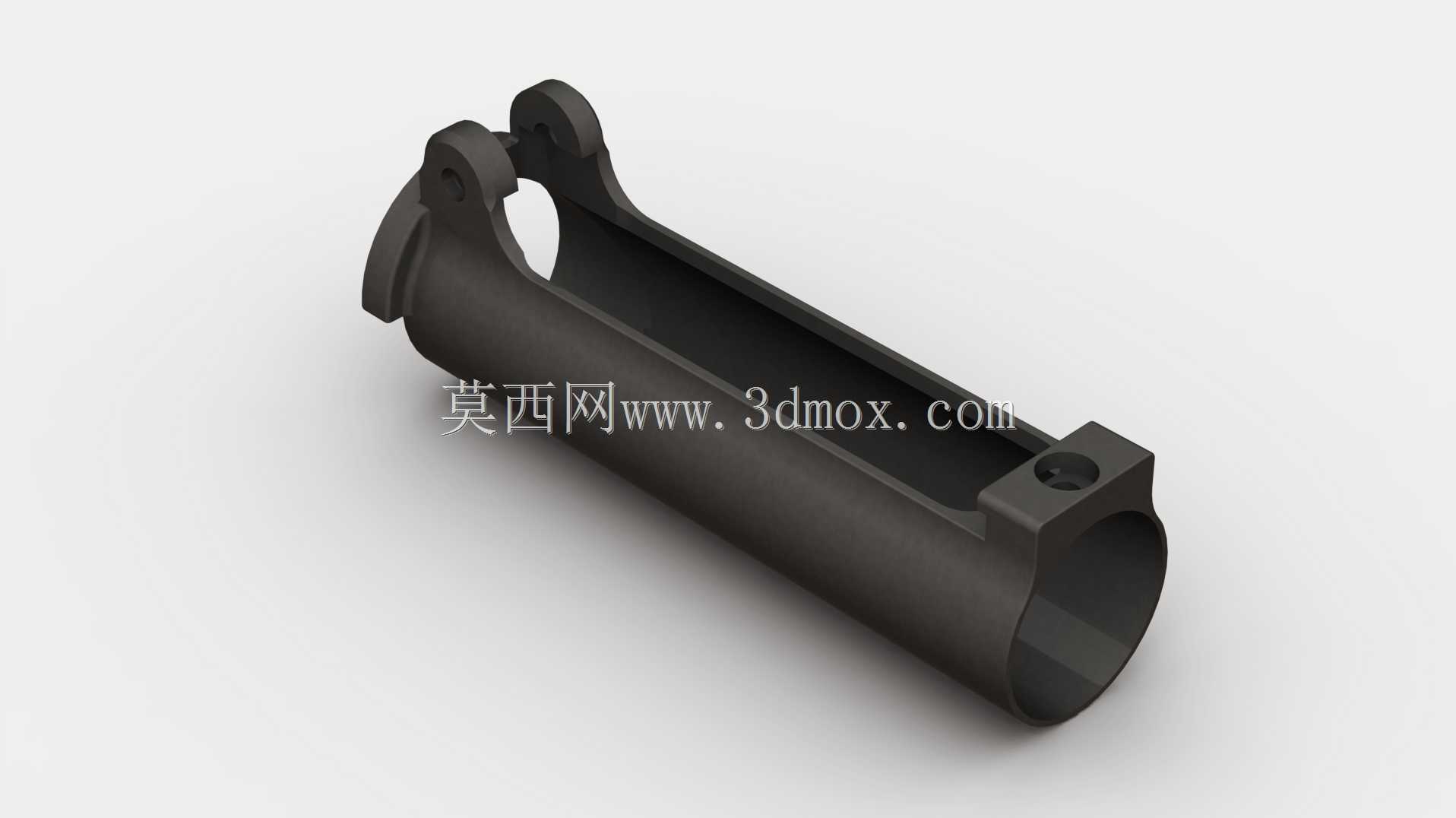

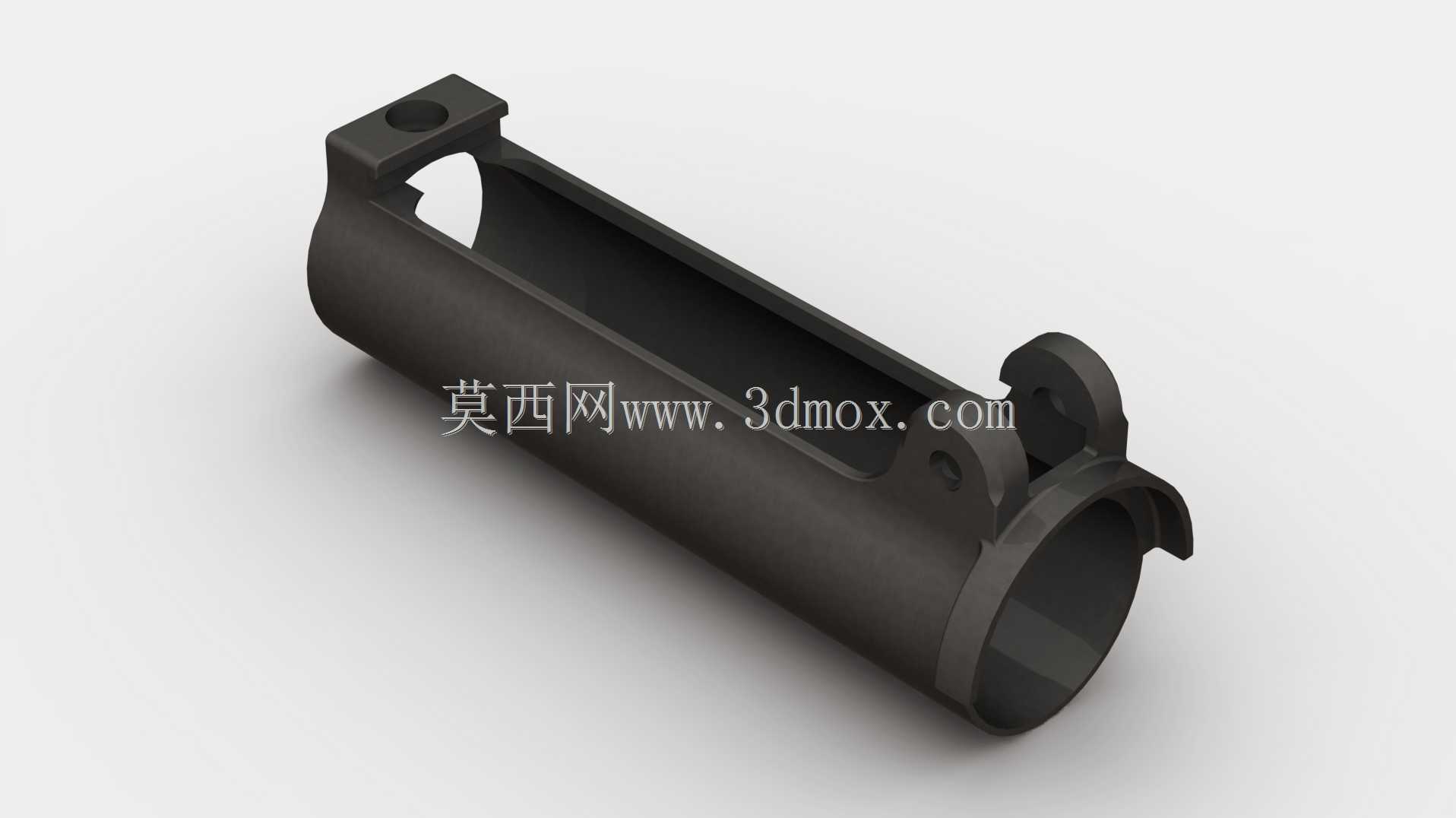

在轻武器结构设计领域，后瞄准带是栓动步枪瞄准系统中承担基准支撑作用的核心受力构件，这类零件的设计精度直接影响整枪的瞄准基线稳定性，在实弹射击过程中需要承受枪管传导的持续振动与后坐冲击力，因此结构设计阶段需要兼顾刚性与装配适配性。该构件采用压装工艺固定在枪身筒体上，作为后视镜总成的安装底座，为后续照门组件的装配提供精准的定位基准，其内部空腔结构完全匹配筒体的外圆轮廓，压装后可实现周向与轴向的双重限位，避免射击循环中出现位移偏差。从结构设计思路来看，该零件整体采用长筒式薄壁结构，在保证整体刚性的前提下尽可能降低冗余重量，筒身一端设置带定位孔的凸台结构，用于安装照门调节组件，另一端设置对称的铰接耳结构，为相关联动部件提供铰接支点，筒身侧面的镂空槽既可以减轻零件自重，也能为内部装配的零件提供操作避让空间，避免装配过程中出现干涉问题。在外形尺寸与安装边界设计上，该零件的内孔直径与配合筒体的外圆尺寸采用过盈配合公差，压装后无需额外紧固件即可实现牢固连接，两端的铰接耳同轴度公差控制在较高精度范围内，保证铰接部件转动顺畅无卡滞，顶部凸台的定位孔位置度经过严格校核，确保装配后瞄准基线与枪管轴线的平行度符合设计要求。实际应用中，这类瞄准支撑构件的表面处理通常采用氧化发黑工艺，既可以提升金属表面的防锈能力，也能避免反光影响射手瞄准操作，零件的壁厚经过反复优化，在承受常规后坐冲击力的前提下不会出现形变，薄壁边缘做了倒钝处理，避免装配和使用过程中出现锐边划伤的问题。对于三维建模从业者而言，这类枪械结构件的建模需要重点关注配合面的公差匹配、铰接部位的同轴度控制，以及压装接触面的表面粗糙度要求，建模过程中需要充分考虑压装工艺的实现逻辑，避免出现无法装配的结构设计问题，同时要兼顾零件的工艺可行性，确保设计出的结构可以通过常规机加工工艺实现批量生产。
