Abracon9070封装高精度温补压控晶振

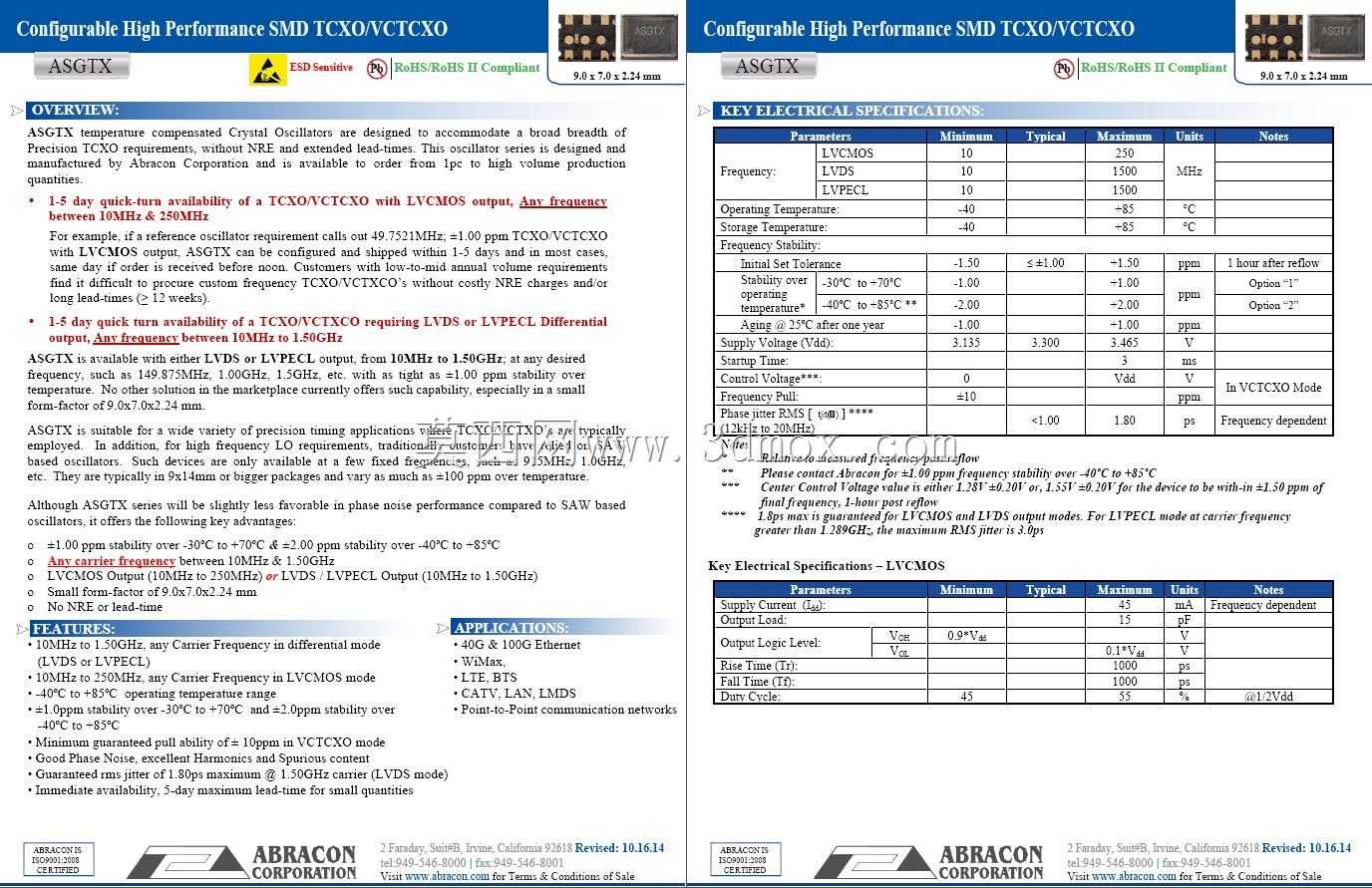

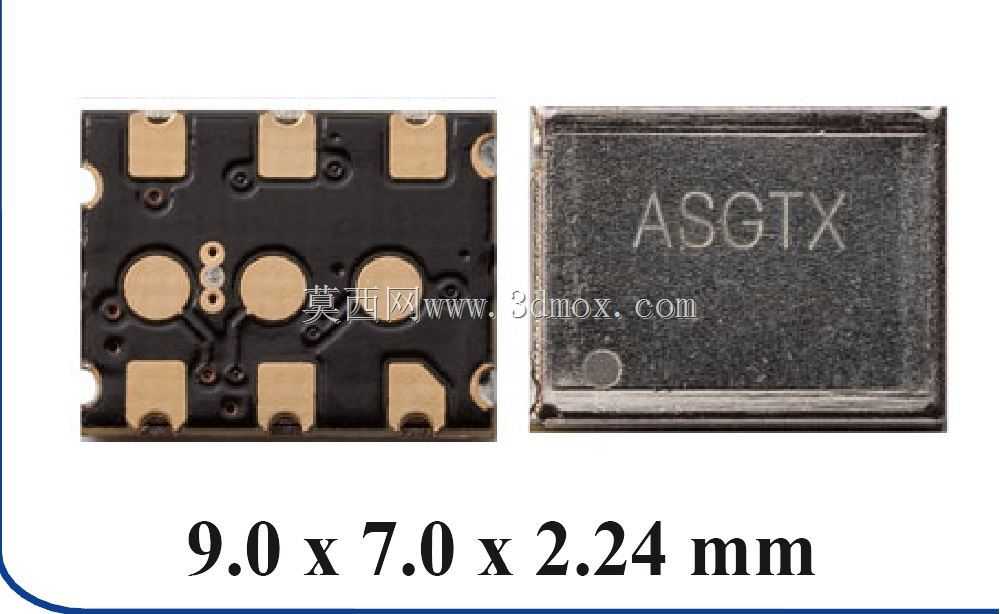

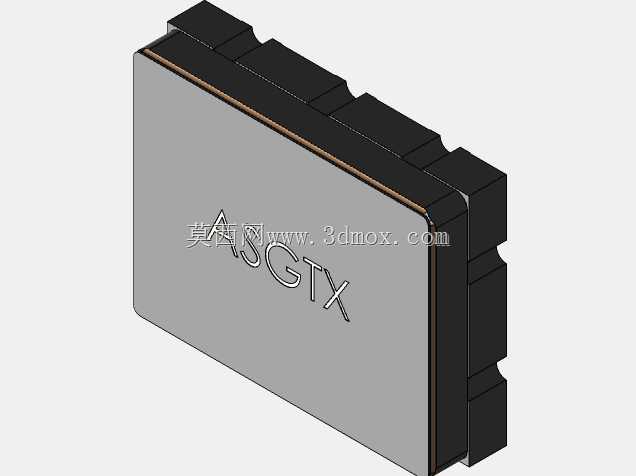

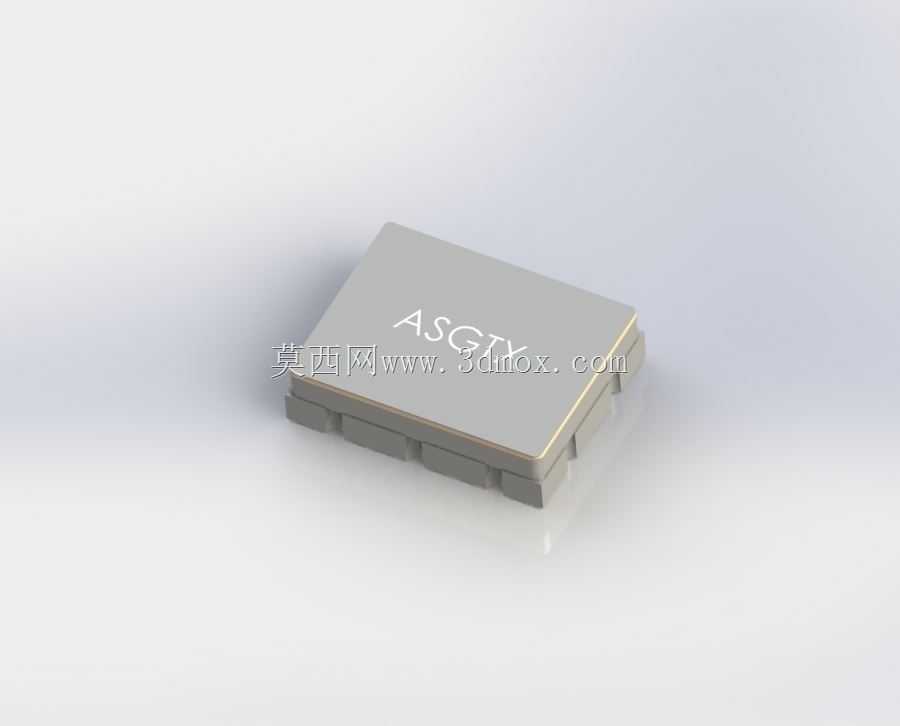

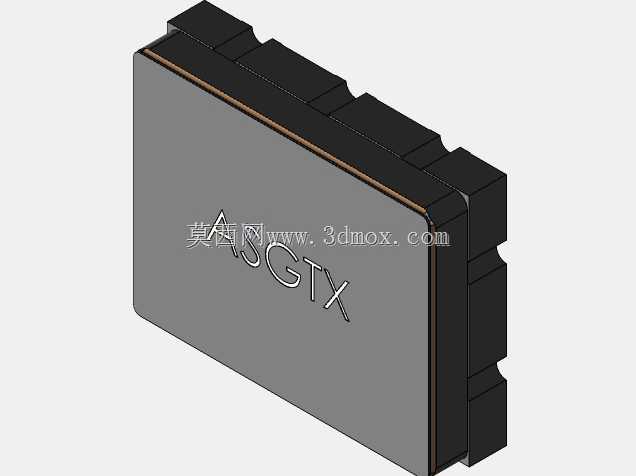

　　在射频通信、低功耗无线终端这类对时钟精度要求严苛的电路设计中，时钟源的频率稳定性直接决定了设备的通信误码率、唤醒同步耗时等核心性能参数，这款Abracon 9070外壳的TCXO/VCTCXO器件，就是针对这类场景设计的高精度时钟源。做PCB布局时首先要卡准安装边界，这款器件采用9070标准封装，本体外形尺寸为9.0mm×7.0mm，属于表贴封装器件，焊盘布局匹配标准SMD回流焊工艺要求，建模时严格还原了本体顶面的焊盘分布、侧面的成型倒角细节，能直接导入PCB装配仿真环节验证干涉问题，避免后期打样出现元器件与结构件、相邻器件的空间冲突。从功能特性来看，这款晶振同时集成温度补偿与电压控制功能，频率稳定度可达±1PPM，

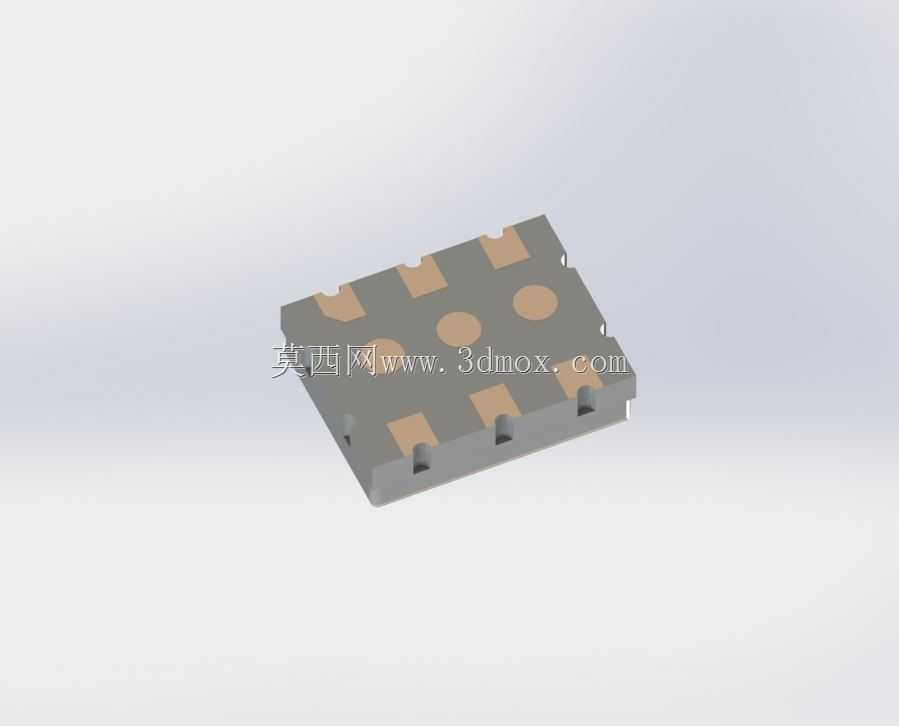

　　相比普通±50PPM公差的无源晶体，频率精度提升了50倍，温度补偿电路能在宽温域范围内抵消温度漂移带来的频率偏移，压控引脚则支持外部电压微调输出频率，满足通信系统的时钟同步校准需求。实际选型应用中，这类高精度晶振多用于低功耗RF射频电路、高精度计时模块、无线通信终端等场景，更高的频率稳定度能让射频收发链路的信号锁定速度更快，设备从休眠状态唤醒时的协议重同步时间大幅缩短，尤其适合电池供电的低功耗物联网终端，能有效降低同步过程的功耗损耗。建模过程中重点还原了器件的表贴安装特征，包括底部焊盘的尺寸公差、本体的高度参数，结构工程师做整机堆叠设计时，可以直接调用该模型核对安装空间，射频工程师做链路仿真时也能依托模型的封装参数评估布线距离，确保时钟走线的阻抗连续性。这款器件的标准输出频率覆盖10MHz到1.5GHz范围，能适配不同频段的通信电路需求，9070封装的紧凑尺寸也适合高密度布局的小型化终端设备，不会占用过多PCB板上面积。
