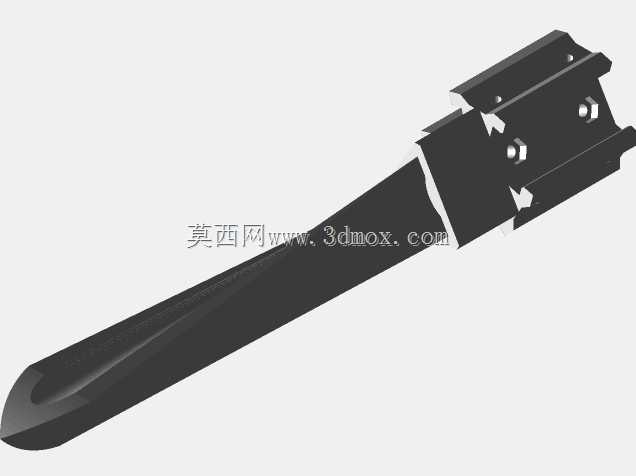

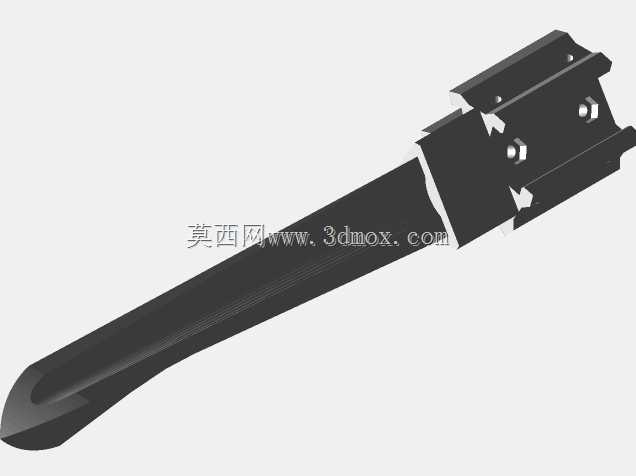

20mm规格轨道适配三角扭转匕首刀结构

这款适配20mm宽度轨道的三角扭转匕首刀，在非标自动化切削工位、轨道式裁切设备的配套改造场景中有着明确的使用定位，区别于常规直柄裁切刀具，其扭转式刀身结构能够在轨道行进过程中完成多接触面同步切削作业，无需额外增设刀架旋转驱动结构，能够有效精简工位的动力配置。从实际安装边界来看，刀体的安装基准完全匹配20mm宽度标准轨道的卡槽尺寸，安装时无需对现有轨道的滑块结构做二次加工，直接卡入轨道T型槽后通过侧向顶丝即可完成锁紧固定，刀体探出轨道基准面的高度经过反复校核，既保证切削行程足够覆盖常规12mm厚度以内的待加工工件，也不会因为探出量过大导致刀杆在高速进给时出现振颤问题。设计过程中特意将刀身截面设置为等边三角构型，三个刃口沿刀身轴线做连续螺旋扭转，扭转角度控制在每100mm长度扭转45度，这样的参数设定能够让刀具在随轨道做直线进给时，三个刃口依次接触工件切面，相比单刃直刀，单行程的切削接触面更大，切削阻力能够沿螺旋刃口均匀分散，不会出现局部应力集中导致的崩刃问题。在实际应用场景里，这类刀具常被用在轨道式泡棉裁切、薄铝片修边、包装材料定长切断的工位上，由于刀身与轨道安装基准完全同轴，进给过程中不会出现偏摆，裁切出来的切面垂直度能够控制在0.05mm以内，完全满足常规五金加工、包装生产的精度要求。刀体的根部做了加厚过渡处理，与轨道滑块的安装面贴合面积比常规直刀大30%，即使在每分钟60次的高频往复进给工况下，也不会出现刀根松动的问题。扭转式的刃口设计还有一个实用特性，就是切削过程中产生的废屑会沿着螺旋扭转的刃面自然排出，不会堆积在刃口与工件的接触位置，省去了额外加装吹屑装置的必要，对于紧凑布局的小型自动化工位来说，能够进一步节省安装空间。在做结构建模的时候，特意将刀身的扭转起始位置设置在距离安装端面15mm处，这段直柄段完全嵌入滑块的安装孔内，保证装夹的同轴度，扭转段的刃口做了等后角处理，后角角度统一为8度，既保证刃口的锋利度，也有足够的刃口强度，不会因为轻微磕碰就出现卷刃问题。
