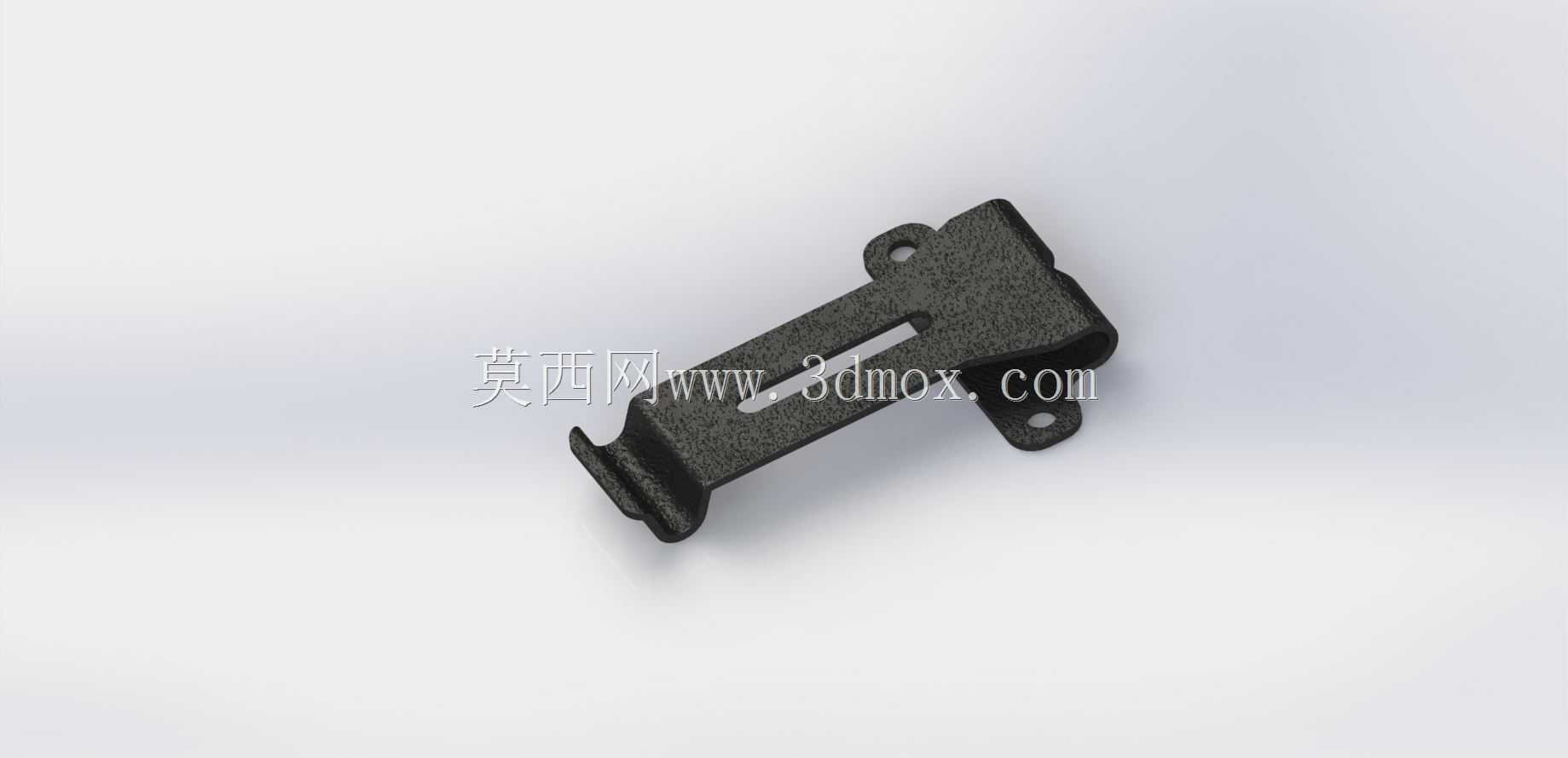

便携挂载式皮带固定夹结构设计

这类皮带夹的核心应用场景集中在户外作业、工装穿戴、小型工具便携挂载领域，常见于巡检作业人员的腰带配套、战术装具的外挂点位、小型工具快挂结构中，替代传统穿套式挂载结构，实现配件的快速拆装与可靠固定。从实际使用需求出发，该结构首先要满足反复插拔的耐磨要求，同时要保证挂载后不会因肢体摆动、跑动产生松脱，还要兼顾穿入皮带时的顺畅度，避免刮擦皮带表面造成磨损。

设计过程中首先确定安装边界：夹体的内槽宽度适配常规30-50mm宽度的工装皮带，槽体内侧预留0.8-1.2mm的间隙，既保证皮带能顺利穿入，又不会因间隙过大导致夹体在皮带上滑动移位。夹体两侧的带孔耳位是核心安装点位，两个安装孔的中心距严格匹配配套挂载件的孔位公差，孔位边缘做了0.5mm的倒角处理，避免安装螺丝时刮伤螺丝镀层，同时保证螺丝头能完全沉入座面，不会突出表面勾挂衣物或其他物件。

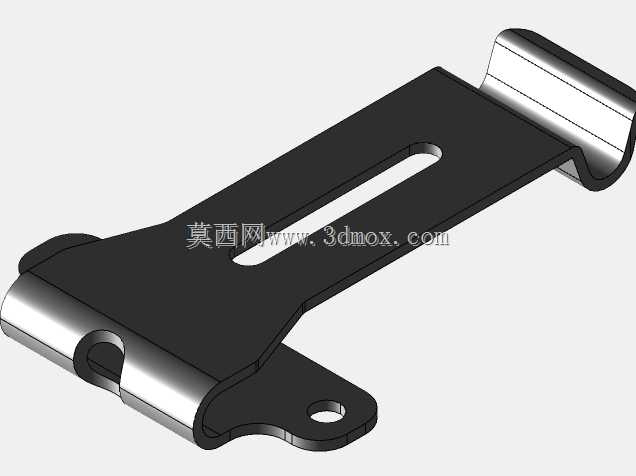

夹体中部的长条形开槽是功能核心设计，这个开槽一方面为夹体提供了适度的弹性形变空间，当皮带厚度存在小幅偏差时，夹体可以通过开槽的张合适配不同厚度的皮带，不需要额外调整结构；另一方面开槽可以作为挂点使用，小型快挂扣、钥匙环可以直接穿过开槽实现临时挂载，拓展了夹体的使用场景。夹体前端的弯折勾边做了圆弧过渡处理，勾边的内翻角度控制在15度，既可以勾住皮带边缘防止夹体从皮带端侧滑出，又不会因为勾边角度过大导致穿入皮带时需要过度掰开夹体造成塑性形变。

从结构强度角度考虑，夹体整体采用等壁厚设计，壁厚控制在2.5mm，既保证了日常挂载10kg以内物件时的结构刚性，不会因为长期承重产生弯折变形，又不会因为壁厚过大导致夹体整体过重，增加穿戴时的累赘感。夹体表面做了哑光粗糙处理，提升与皮带接触面的摩擦力，进一步降低滑动移位的概率，同时避免亮面处理容易产生划痕、影响外观耐用性的问题。在实际选型适配时，需要注意夹体的安装耳位与被挂载件的贴合面要保持平整，若贴合面存在弧度，需要额外增加垫片保证安装后夹体不会产生翘曲，避免长期受力不均导致耳位断裂。
