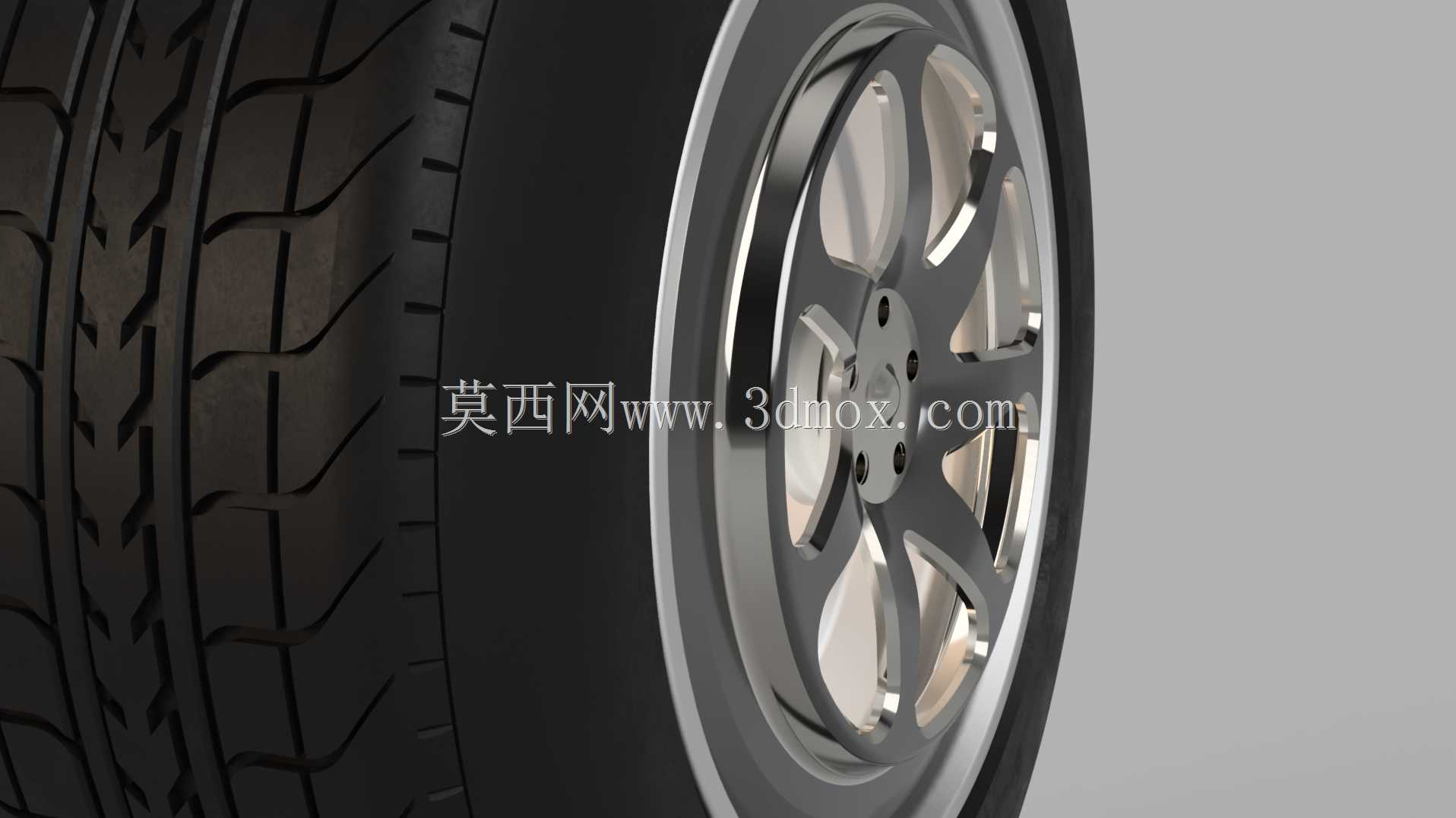

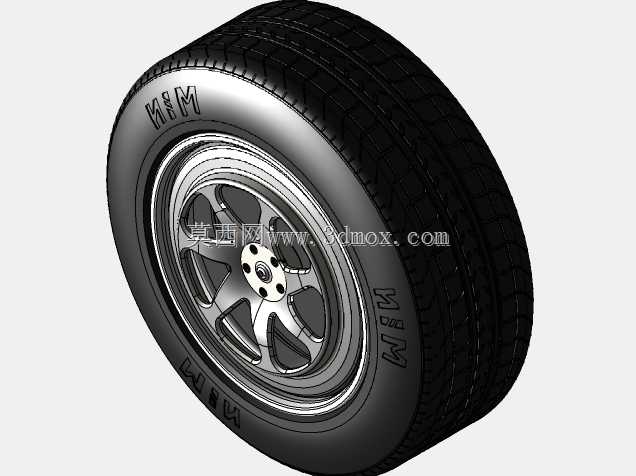

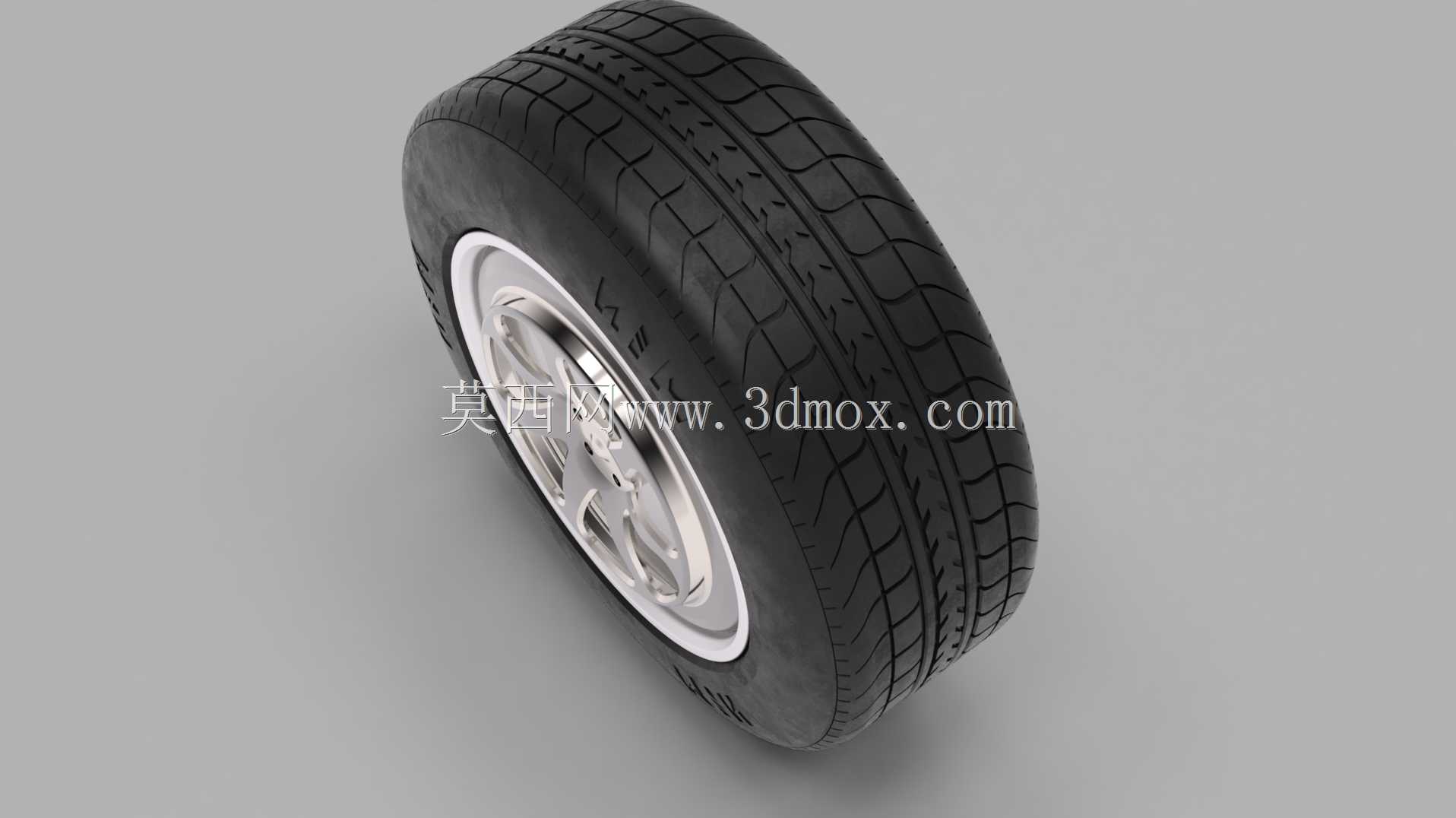

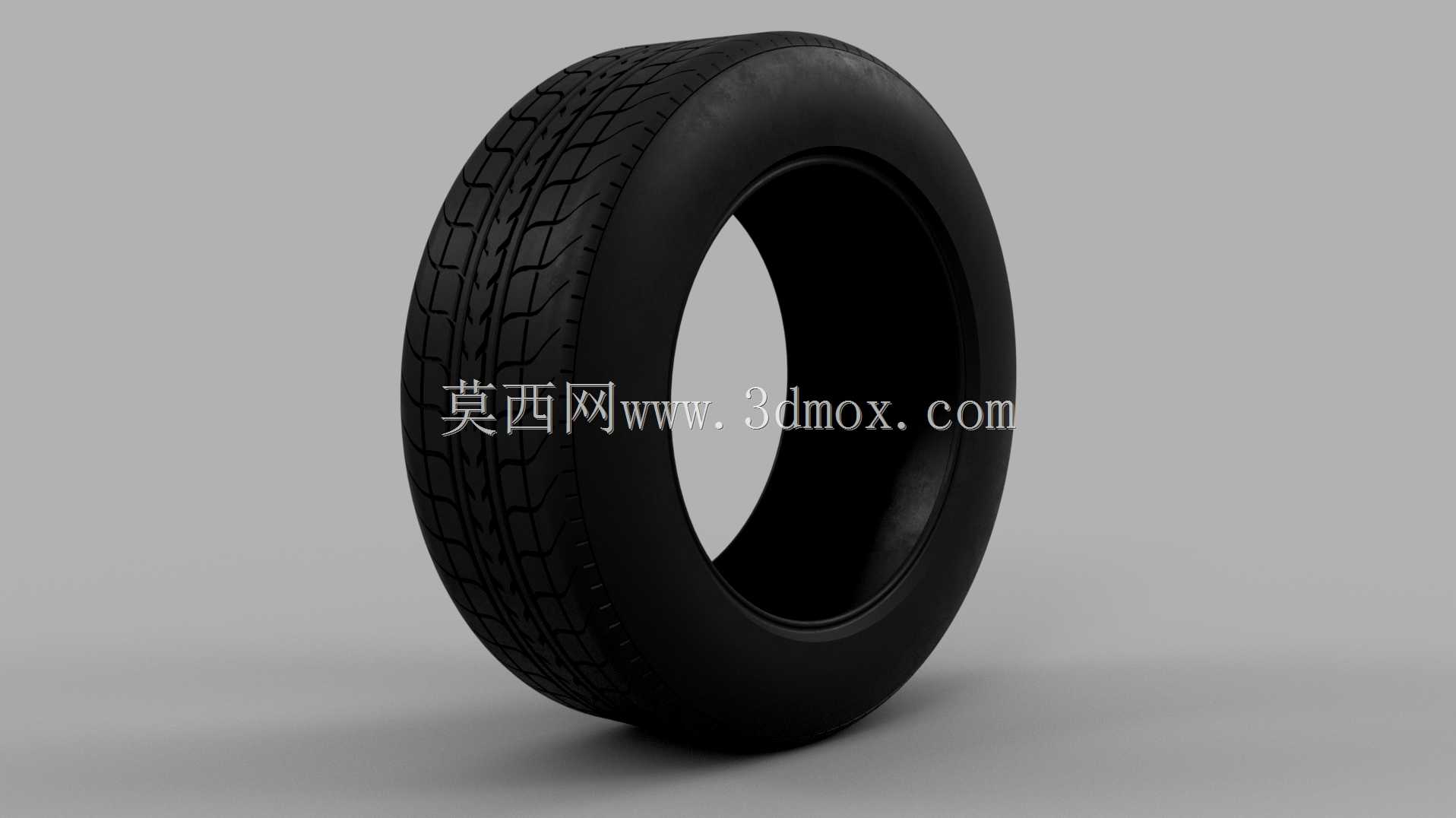

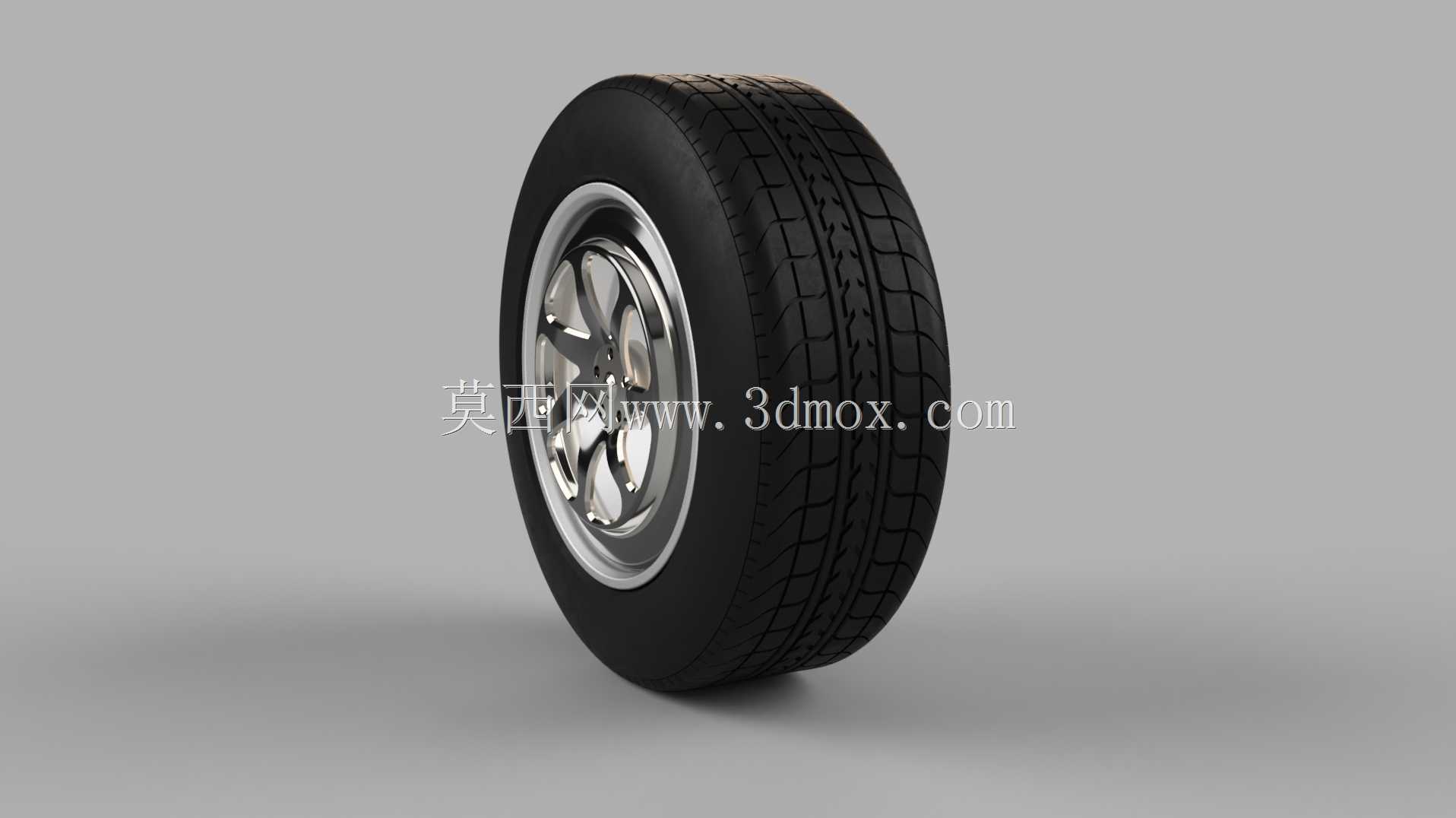

皮卡车辆用橡胶轮胎结构建模练习作品

在皮卡车型的行走系统设计中，轮胎是直接与路面接触的核心承载部件，承担着传递整车驱动力、制动力与转向力矩的关键作用，同时需要缓冲路面颠簸带来的冲击，保障行驶过程的平顺性与操控稳定性。日常做建模练习时，不需要追求完全复刻量产成品的所有细节，重点可以放在胎体曲面的构建逻辑、胎纹沟槽的排布规律上，先把基础的环形胎体、胎侧弧度、胎面曲率做准，再去处理胎纹的凹凸结构，能快速掌握回转类橡胶部件的曲面建模思路。从实际装车场景来看，皮卡轮胎需要兼顾非铺装路面的抓地性能与公路行驶的耐磨特性，胎面的花纹块排布不能过密也不能过疏，过密会导致泥地行驶时花纹沟槽被泥土填塞失去抓地力，过疏则会在公路行驶时产生过大的滚动噪音与胎面磨损。建模过程中要注意胎圈位置的安装边界尺寸，胎圈是轮胎与轮辋配合的核心部位，其内径尺寸、胎圈座的角度必须匹配对应规格的轮辋参数，否则会出现安装后漏气、行驶中轮胎脱圈的风险。胎侧的弧度设计也需要结合实际使用需求，皮卡常承载较重的货载，胎侧的厚度与曲率要能承受额定载荷下的形变，避免重载时胎侧过度弯折出现帘线断裂的问题。做这类融合练习的时候，可以先从胎体的基础回转特征入手，先绘制胎面、胎侧、胎圈的截面轮廓线，通过回转命令生成基础胎体，再通过投影、偏移、切除等命令在胎面区域构建花纹沟槽，不需要刻意追求所有花纹块的完全一致，重点是理解轮胎各部位的功能对应结构设计逻辑，比如胎肩位置的花纹块通常会做的更厚实，用来承受转向时的侧向力，胎面中央的连续花纹肋条则是为了保障高速直线行驶的稳定性。日常做这类零部件建模练习，不用追求做成可直接投产的完整成品模型，重点是通过建模过程熟悉行走部件的结构约束、安装配合边界，理解不同使用场景下结构设计的取舍逻辑，比如偏向越野使用的皮卡轮胎胎纹深度会更大，花纹块的边角会做的更硬朗，偏向城市使用的皮卡轮胎胎纹更浅，沟槽更窄，胎面更平整，这些设计差异都可以在建模练习中逐步体会，把结构特征和实际使用需求对应起来，才能让建模练习真正服务于结构设计能力的提升，而不是单纯做外观的复刻。
