复古通用电气手持对讲机外观结构

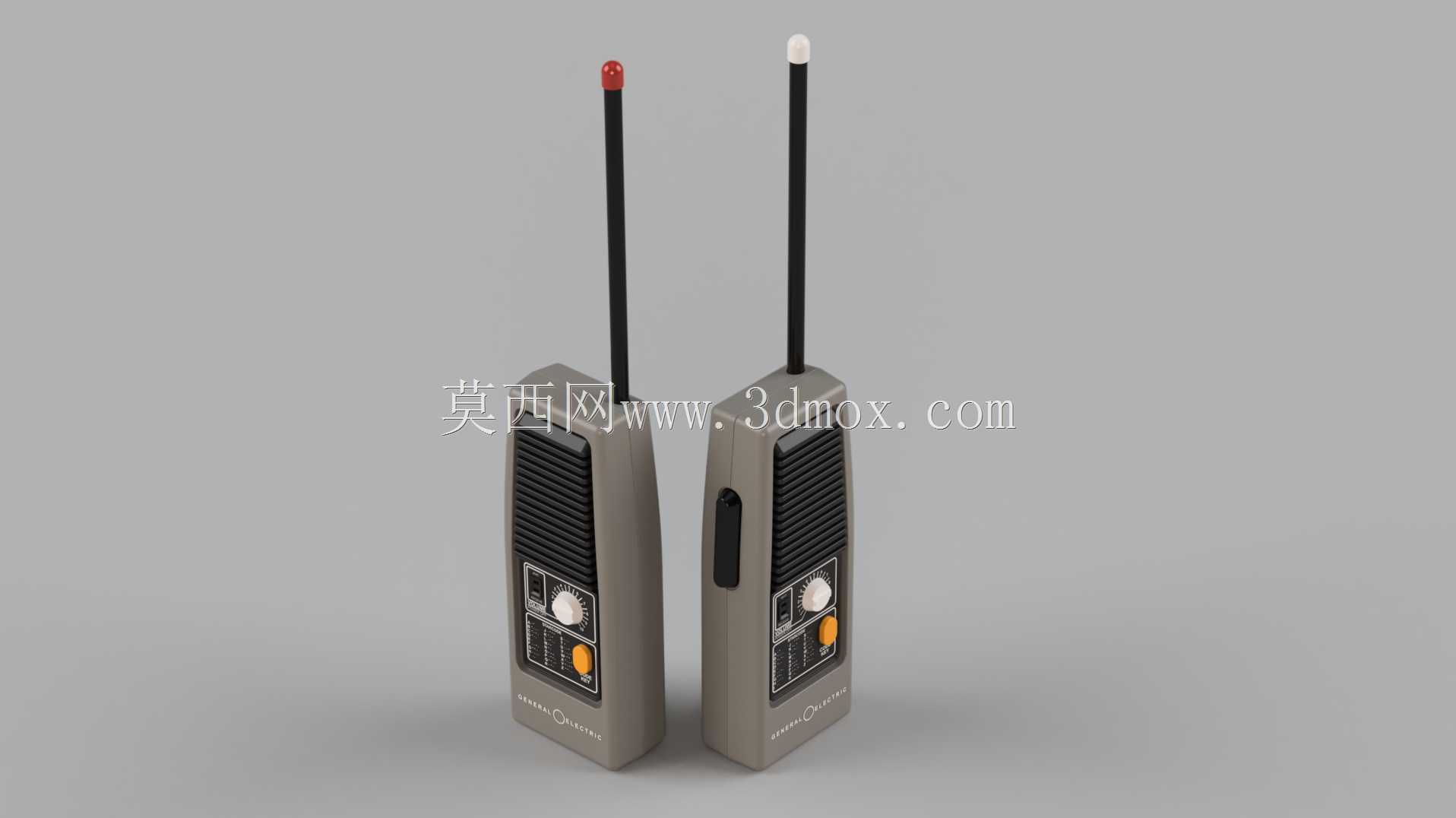

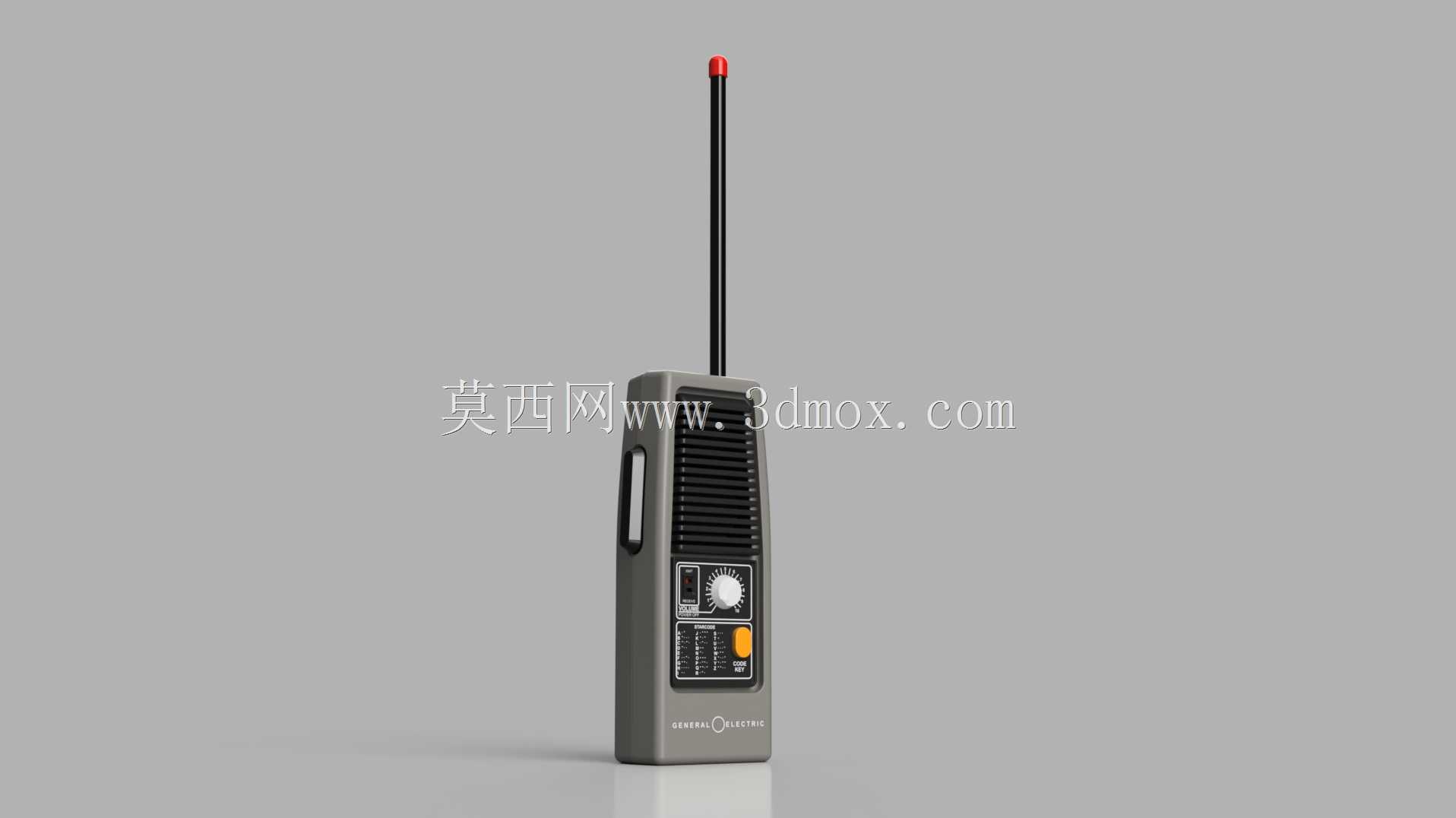

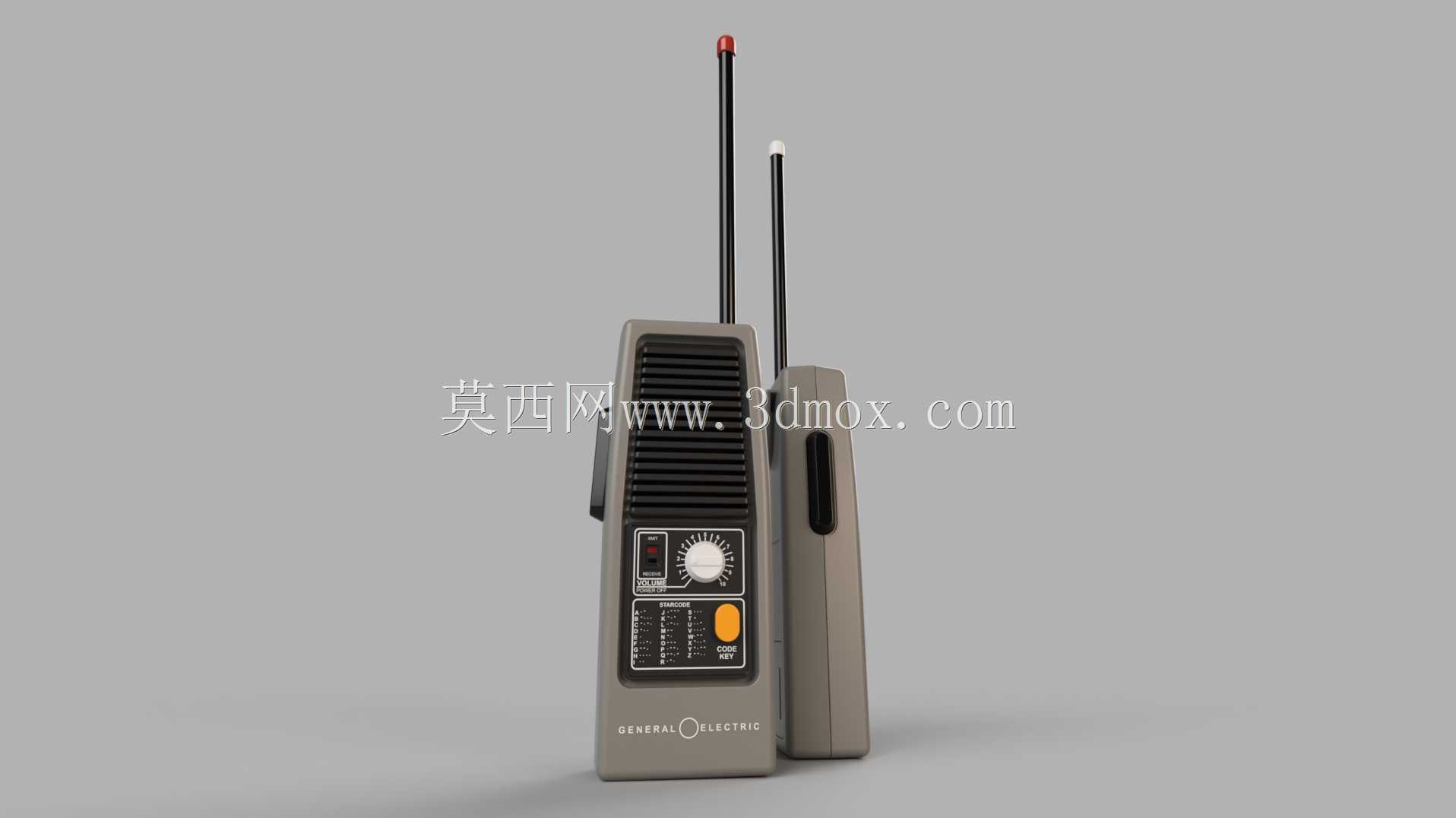

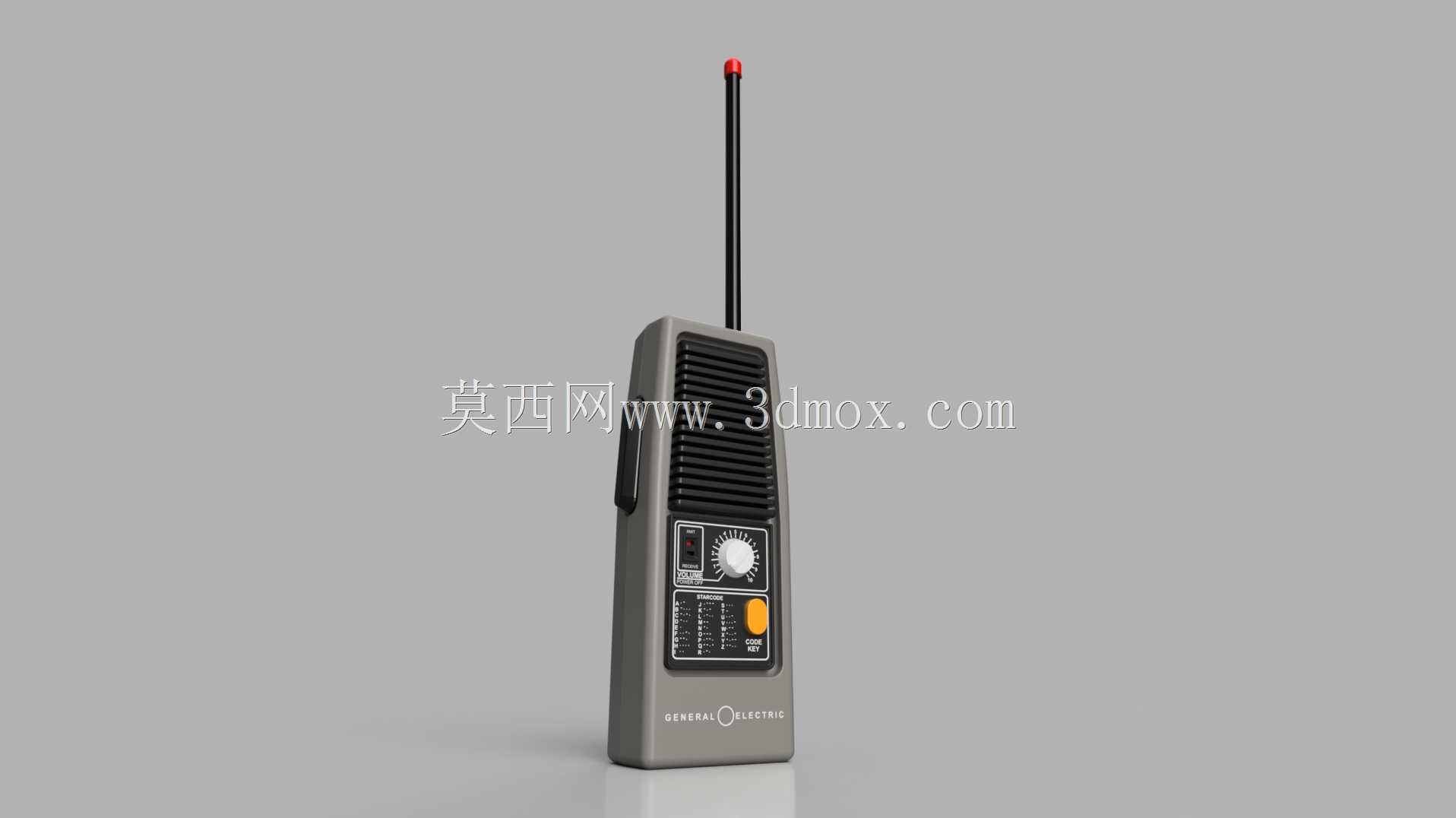

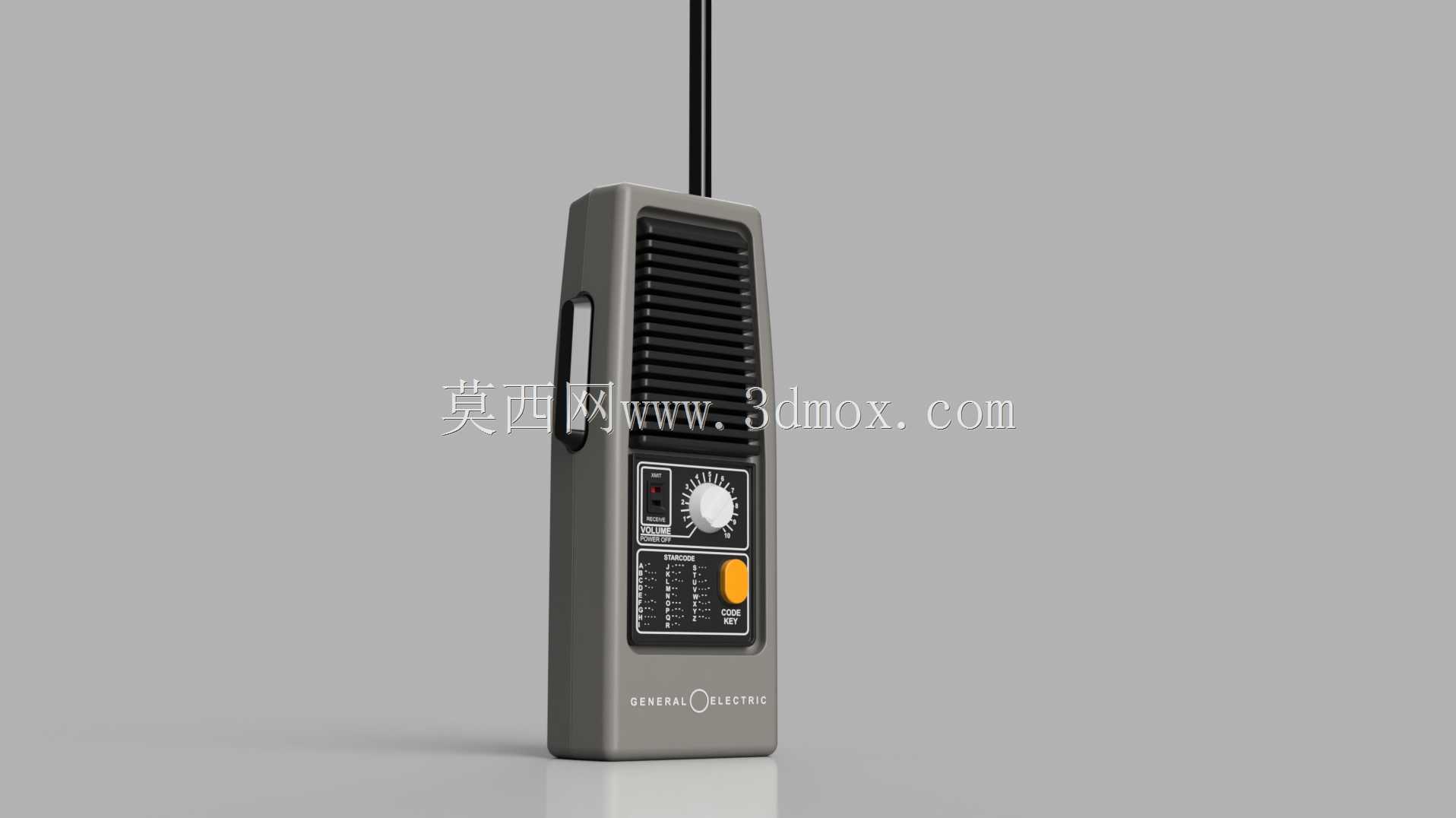

　　这是一款老式手持对讲机的三维外观与结构表达，重点还原了通用电气早期便携通讯终端的机身比例、面板布局和操作件关系。模型以竖向握持的长条壳体为主体，外壳采用略带锥度的盒体造型，边角做了小半径过渡，既保留旧时代设备硬朗、可靠的视觉特征，也考虑手持时边缘不应过度硌手。前面板集中布置扬声器出声区、音量旋钮、发射指示窗口、静噪或编码按键以及星号代码表，功能分区清晰，使用者单手握住机身时拇指可自然落在侧部或前方按键区域，食指与中指附近则可完成旋钮操作。

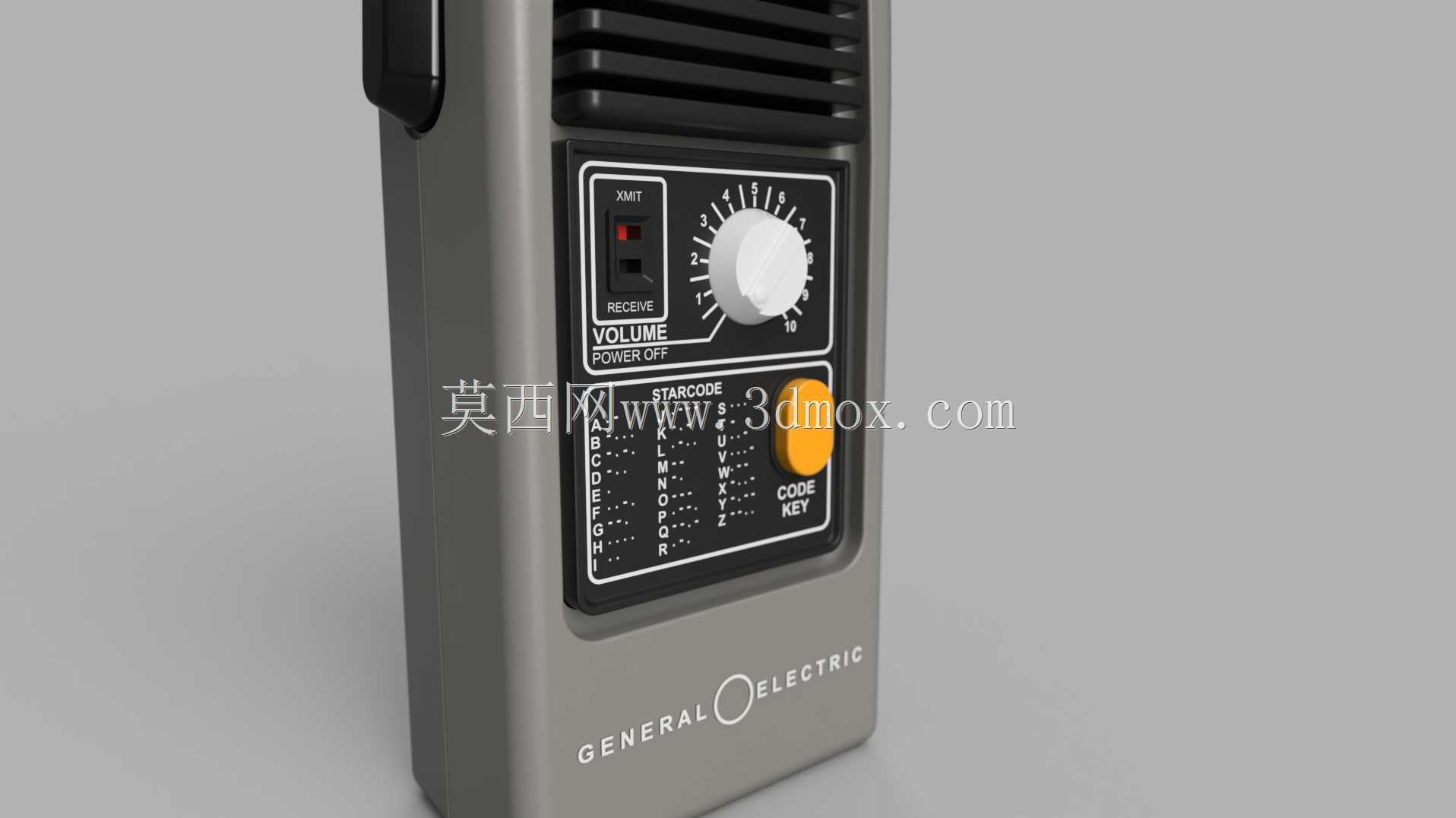

　　从实际用途看，这类设备主要服务于班组调度、现场安保、仓储巡检、工程维护和短距离语音协同。与消费类收音机不同，对讲机强调即时按键通话、频道识别和嘈杂环境下的语音可懂度，因此前面板上方需要保留较大面积的格栅出声区，使扬声器朝向使用者嘴鼻前方或面部附近传播声音。模型中的格栅采用多条平行窄槽与背部腔体配合，外观上形成密集黑色区域，结构上也提示出声孔背后需要预留扬声器安装空间、防尘网位置以及壳体壁厚。音量旋钮位于面板中部偏上，带白色指示线和刻度环，旋钮直径较大、边缘滚花明显，适合戴手套时盲操作；旋钮下方标注VOLUME与POWER OFF，说明电源开关与音量调节通常同轴集成，旋转行程末端实现断电。

　　左侧红色小窗口对应发射或接收状态提示，内部可容纳小型指示灯或导光件。其位置靠近旋钮，便于操作者在调整音量时快速观察设备状态。下方黑色铭牌区域印有A至H等代码及对应符号，属于早期频道、信令或功能代码提示；旁边橙色CODE KEY按键用于触发编码、呼叫或确认功能。橙色与黑色、灰色壳体形成高对比度，在低照度环境中更容易识别。按键采用短行程圆形按钮，周边留出足够间隙，避免相邻面板文字被手指遮挡。铭牌表面并非简单贴图，在三维建模中应表现为略微下沉的面板区域，边缘带限位台阶，便于真实装配时粘贴铭牌或固定塑料标牌。

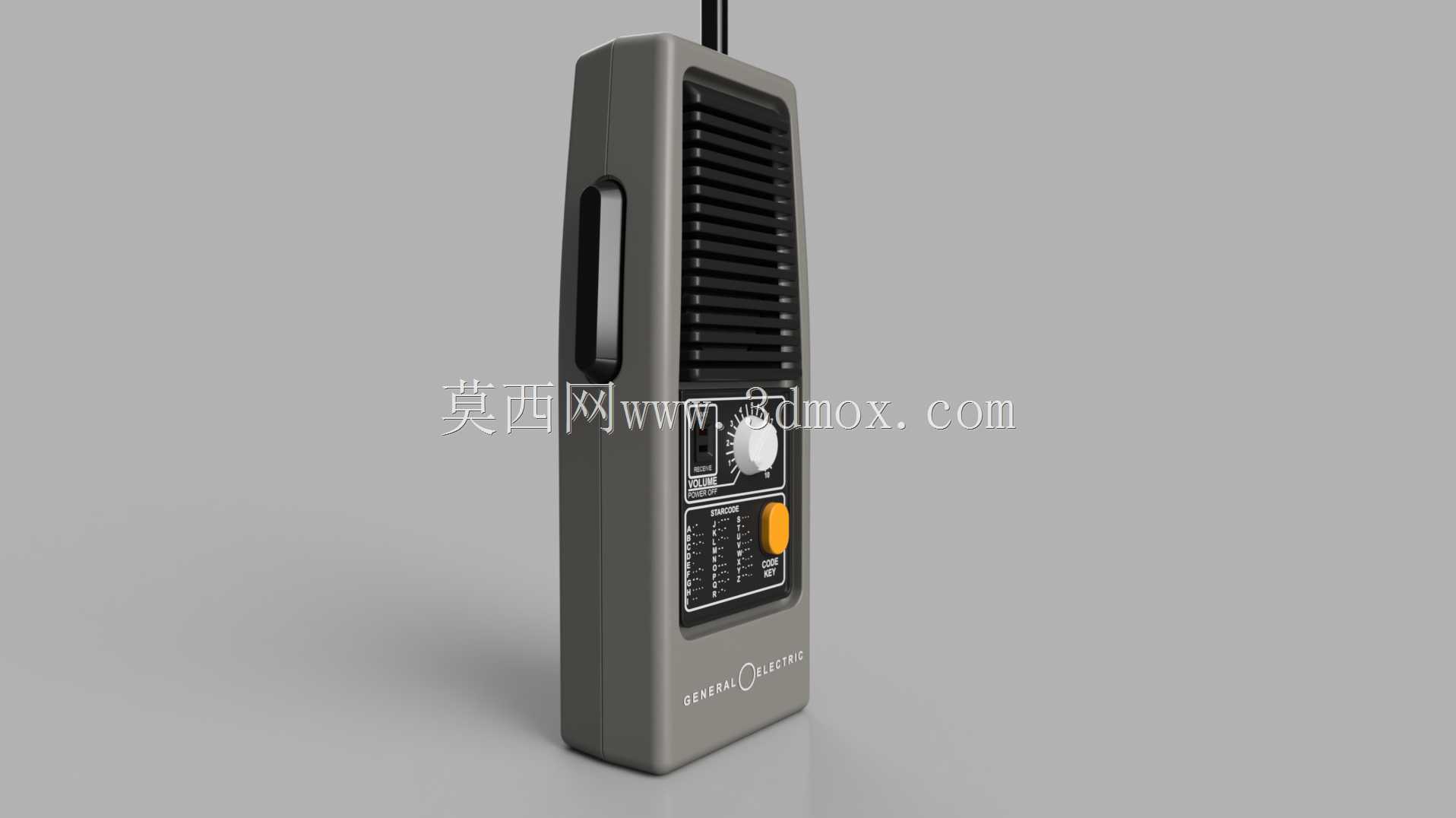

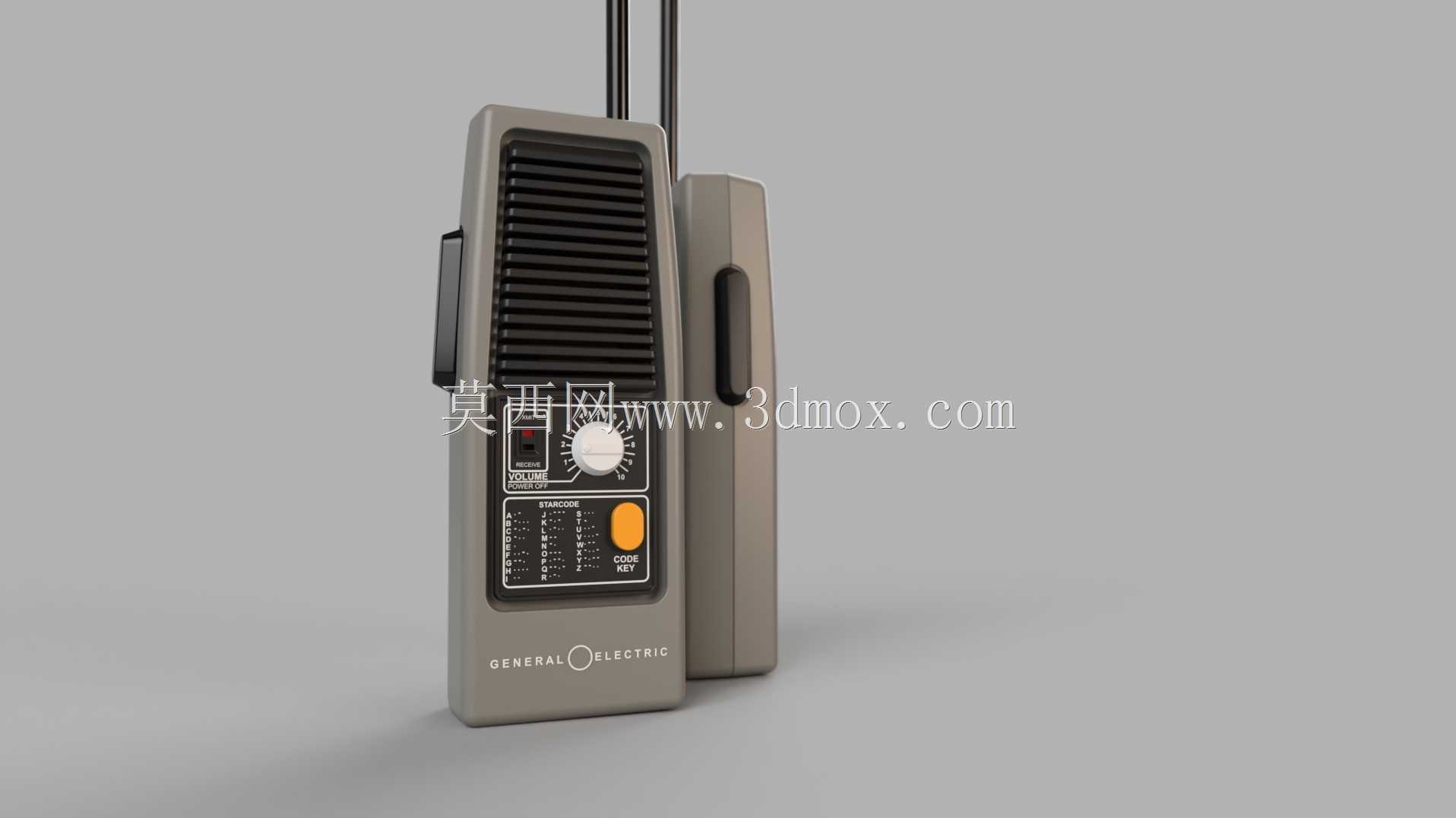

　　壳体侧面可见黑色背夹或侧边装饰条，其作用是让对讲机可卡在腰带、口袋或设备包上。背夹位置需要与整机重心匹配，通常布置在机身上半段，使夹持后机头略重但不至于翻转。模型中机身下半部印有GENERAL ELECTRIC标识，字样沿壳体斜面分布，提示该区域并非纯平面，而是带有轻微拔模斜度或曲面转折。对于结构设计人员，这类曲面不能只做外观处理，还要考虑上下壳分型线位置、螺丝柱隐藏、电池仓开启方式以及内部电路板支撑。老式手持机往往采用多节干电池或早期充电电池，机身厚度必须容纳电池架、主电路板、扬声器和微动开关，因此外观上的厚实体量并非造型浪费，而是元件堆叠后的结果。

　　设计思路上，该设备没有追求轻薄化，而把耐用性、可维修性和操作确定性放在前面。前面板通过黑色嵌件与灰色外壳形成模块化区域，扬声器、旋钮、指示灯和按键可预先安装在面板组件上，再与主机壳扣合或螺接。旋钮周围的刻度环应单独建为环形零件，与壳体之间保留均匀间隙，防止旋转时摩擦。橙色按键需设计导向柱或防转筋，保证按压行程稳定、不偏斜。出声格栅背后要避免与扬声器磁钢干涉，同时预留音腔高度；若用于进一步结构深化，还需在格栅内侧增加防尘网台阶、防水密封圈槽或泄水孔。

　　安装边界方面，该模型适合用于手持通讯设备的外观验证、操作人机分析、复古产品展示以及维修培训场景。若要放入装配体或工装中，需要以机身最大外轮廓作为包络边界，重点关注背部夹具、底部充电触点、顶部天线接口和侧面开关空间。虽然图中未完全展示顶部与底部，但按同类设备推断，天线通常位于上端或上角，充电、耳机或外接话筒接口可能布置在侧面，外部插座需远离手持握持区并预留橡胶塞翻开空间。整体建模应保持壳体壁厚均匀，转角处避免尖角造成应力集中；前面板字符可作为独立纹理或丝印区域处理，旋钮、按键、背夹等活动件需保留合理间隙，以便后续进行爆炸图、装配动画或工程图输出。
