笔式雾化吸入器结构造型设计

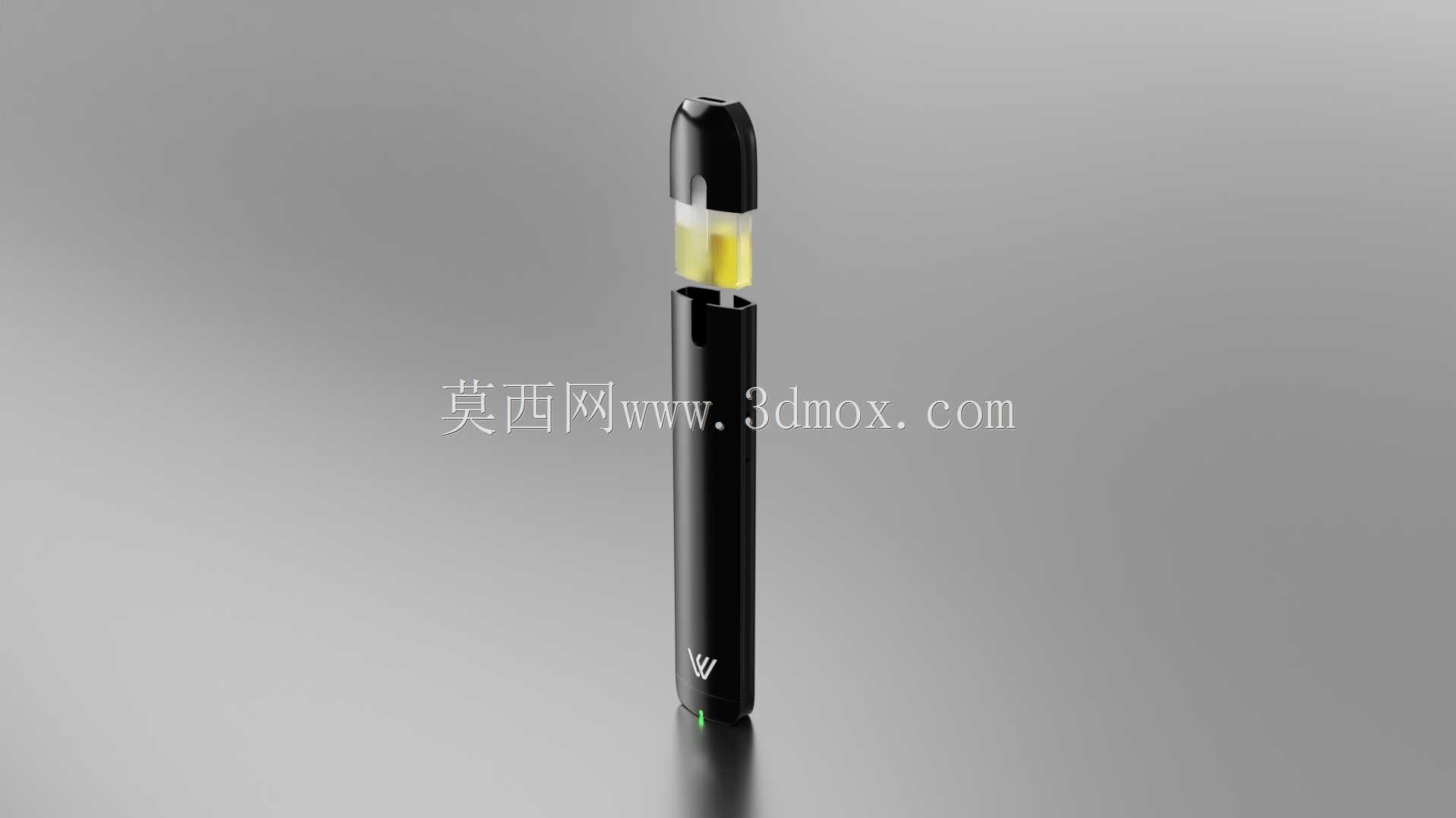

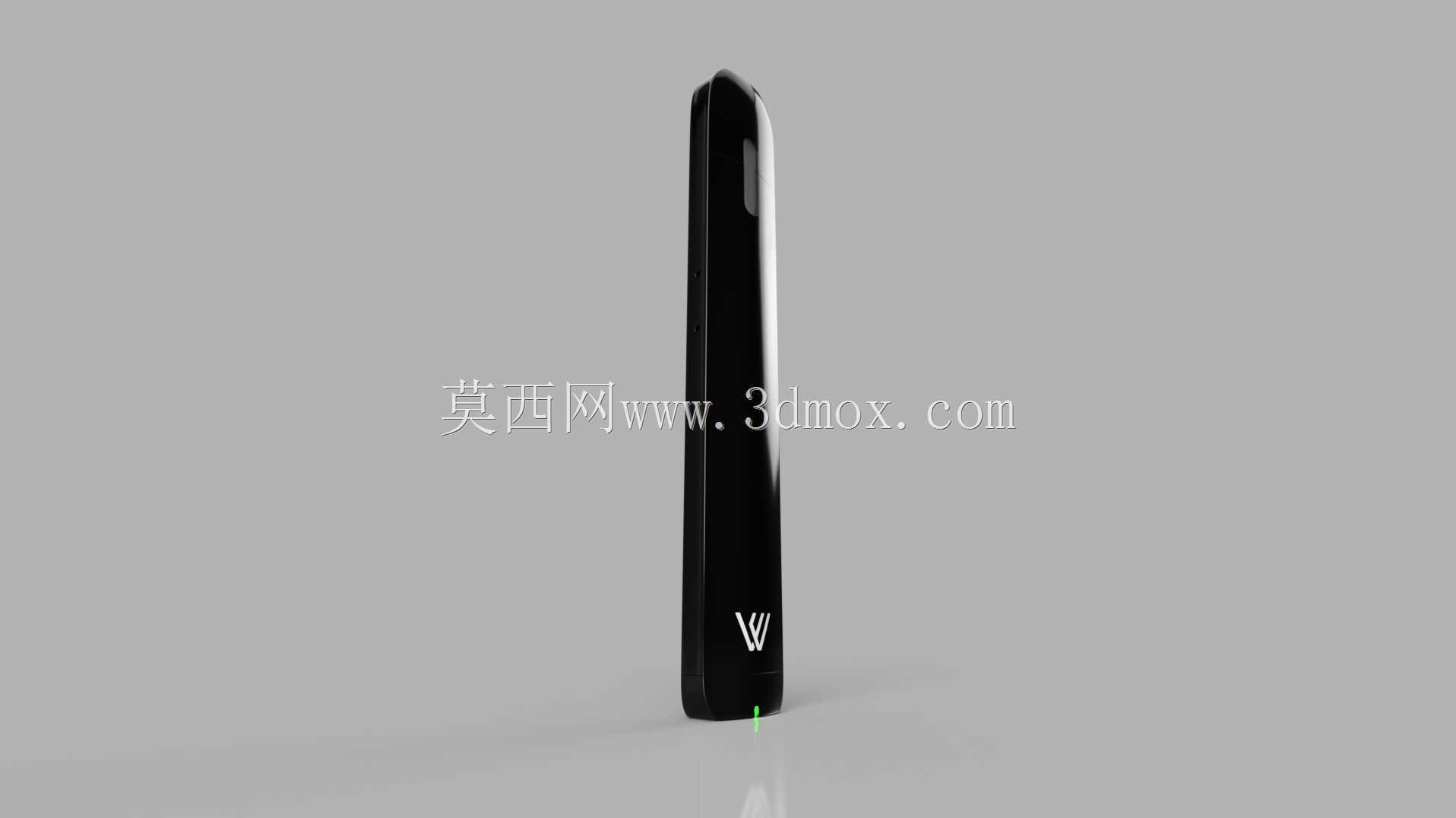

　　该模型呈现的是一种笔式手持雾化吸入装置的整体结构，主体由细长主机杆、上部透明雾化仓、吸嘴段及底部状态指示区组成。整机采用竖向圆柱化布局，外轮廓连续收束，握持段直径较小，适合单手握持与随身携带。上部雾化仓采用透明壳体表达，可直接观察内部液位与腔体状态；仓体与主机杆之间设置分段边界，既形成视觉上的功能分区，也对应实际产品中雾化芯、气道、储液腔与供电模块的装配分界。

　　从结构设计角度看，这类设备的核心并不只是外观曲面，而是气道、储液空间、发热雾化组件、电池与控制板之间的空间协调。主机杆内部需要沿轴向布置电芯、控制板、气流通道及连接触点，同时在有限直径内保证结构强度与装配可行性。模型将上下段做了分离展示，使雾化仓与主机之间的对接关系更加清晰：上部承担储液、雾化和吸嘴功能，下部承担供电、控制和握持功能，二者通过中部连接结构完成定位、导电与密封。

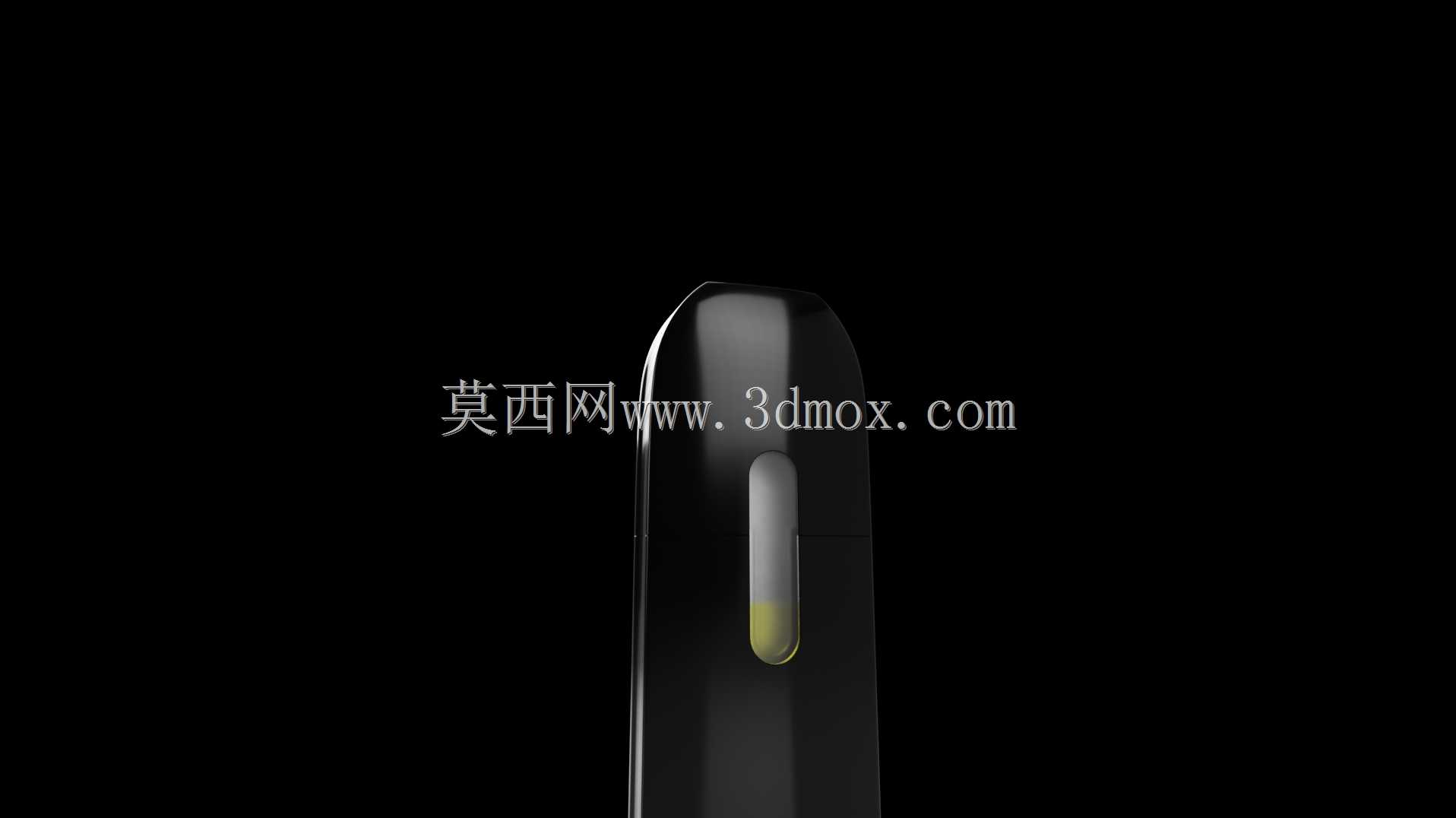

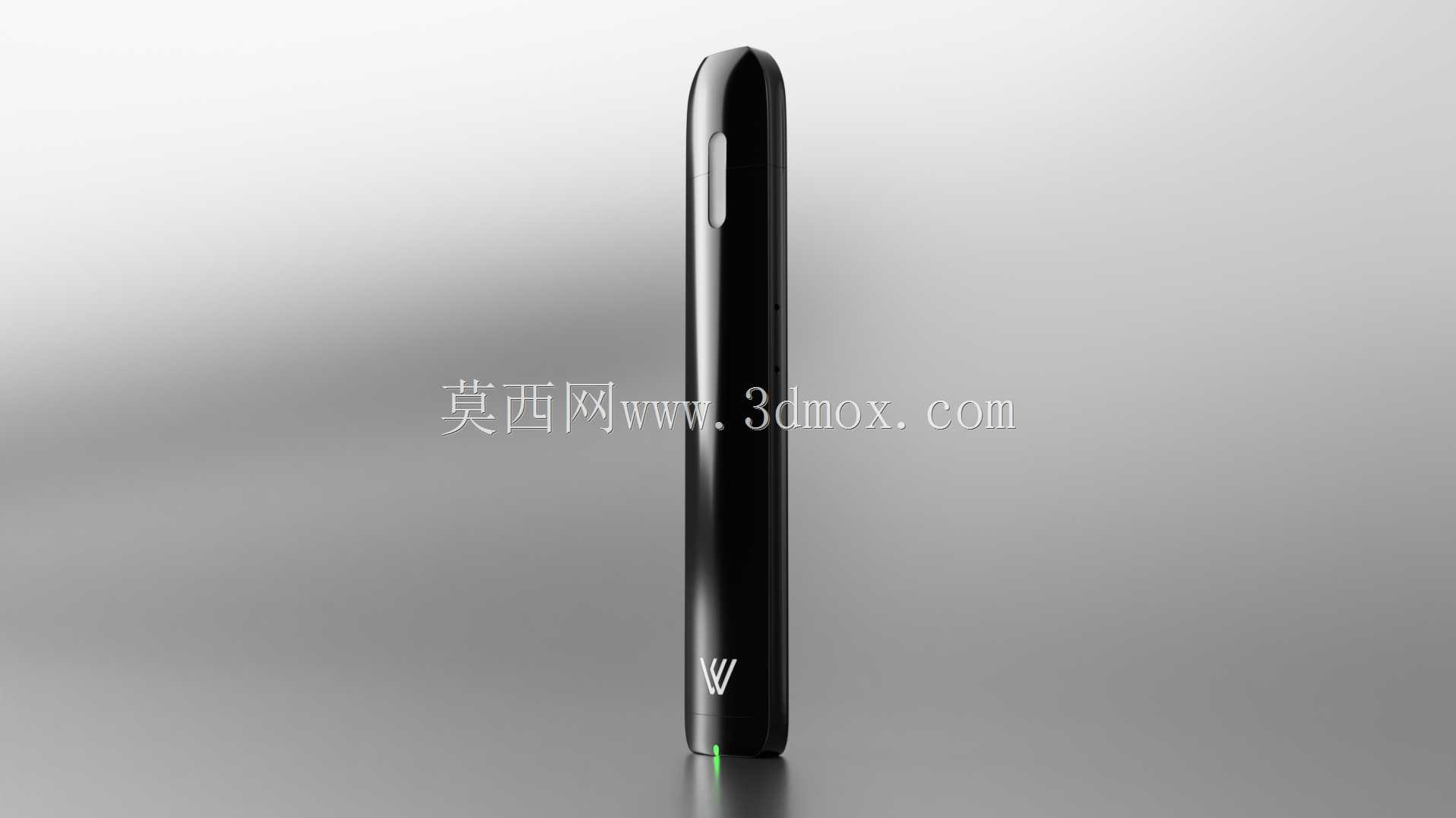

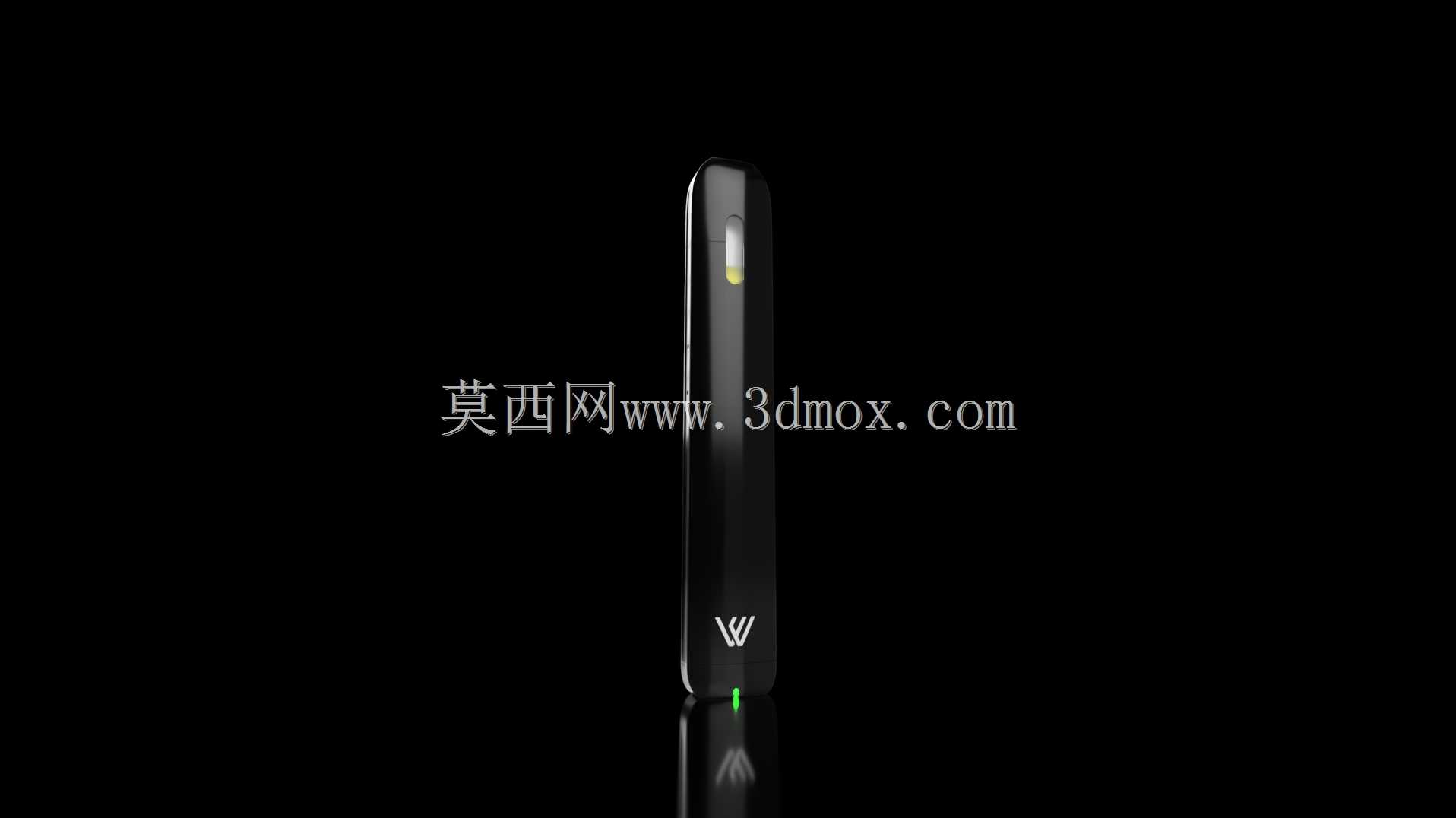

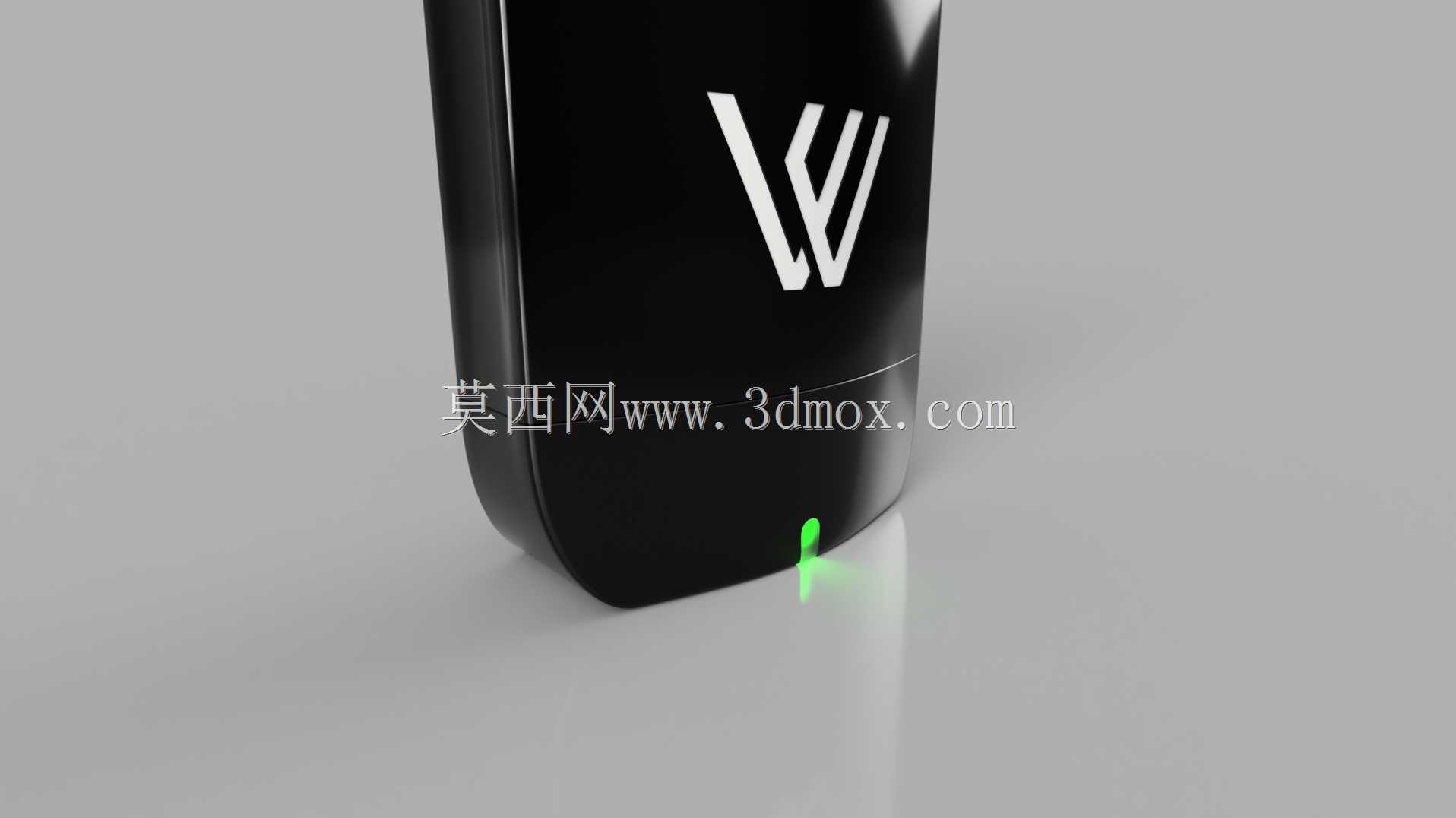

　　在实际应用场景中，这类笔式装置常用于个人便携雾化吸入，使用时气流从底部或侧边进入，经内部通道到达雾化区，再由吸嘴端输出。因此外形设计必须同时兼顾口腔接触位置、手持重心和气道走向。吸嘴段采用略扁而圆润的端部形态，能够降低接触突兀感；主机杆保持细长比例，便于放入口袋、包内或小型收纳位。底部设置的细小指示区域对应工作状态提示，在真实结构中通常需要与控制板上的发光元件对齐，并通过透光件或壳体开孔实现信号可视化。

　　建模时采用样条曲线控制外轮廓，能够使笔杆曲面保持连续过渡，避免多段圆弧拼接造成的折光不顺。对于这类细长产品，曲面质量直接影响后续渲染、手板加工和壳体脱模判断。主机外壁不宜出现急剧变化的倒扣，否则会增加上下壳拆分难度；透明仓部分则需要单独考虑壁厚均匀性，壁厚过薄会影响强度与成型，壁厚过厚又可能产生缩水、气泡或透视变形。模型中透明仓与黑色主机形成材质对比，也有利于在评审阶段快速判断液位可视范围和内部组件遮挡关系。

　　尺寸边界方面，整机长度方向由吸嘴顶端延伸至主机底端，径向最大尺寸集中在雾化仓与主机连接区域，握持段则控制在较小直径范围内。安装与装配时，上部仓体需要沿轴向与主机对接，连接区既要保证用户可拆装更换，又要限制周向转动和轴向窜动。若进入工程化阶段，还需在对接位置补充密封件、电极触点、防呆结构和限位筋；内部电芯与控制板应预留固定筋位和走线空间，气流通道则要避免突变截面，以降低冷凝液积聚和气流噪声。

　　该模型对结构设计人员的价值在于，它把外观曲面、功能分区和装配关系放在同一数字样机中表达。通过观察上下段分离状态，可以直接评估储液仓长度、主机内部堆叠空间、吸嘴角度以及整体重心位置；通过透明仓区域，可以检查内部构件在可见范围内是否过于拥挤，以及液位观察窗是否被遮挡。对于设备选型而言，这类模型也可作为便携雾化类产品人机比例、壳体拆分和连接方式的参考样件，用于后续细化内部支架、密封结构、电路板固定方式及表面工艺方案。
