轮式牵引复古火炮结构设计作品

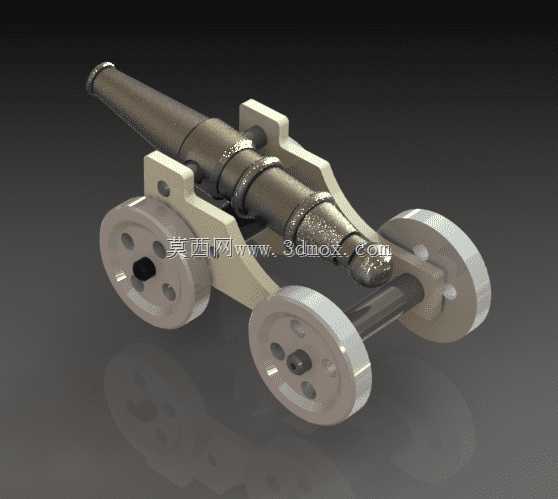

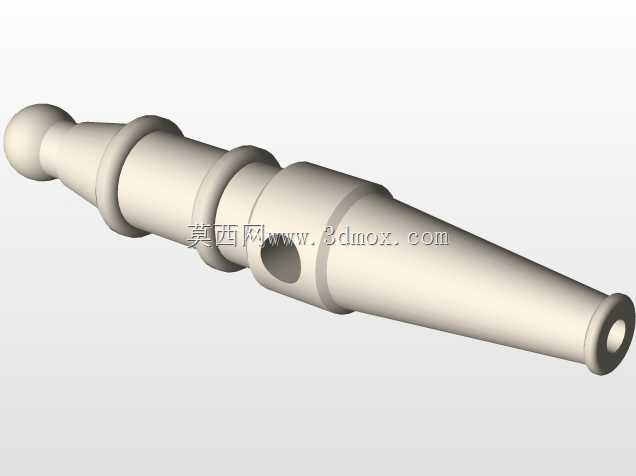

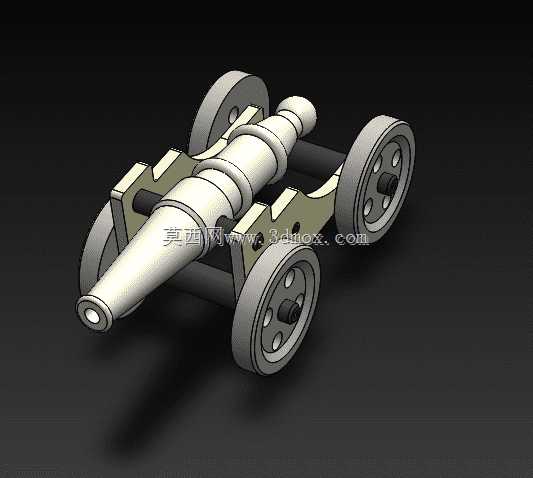

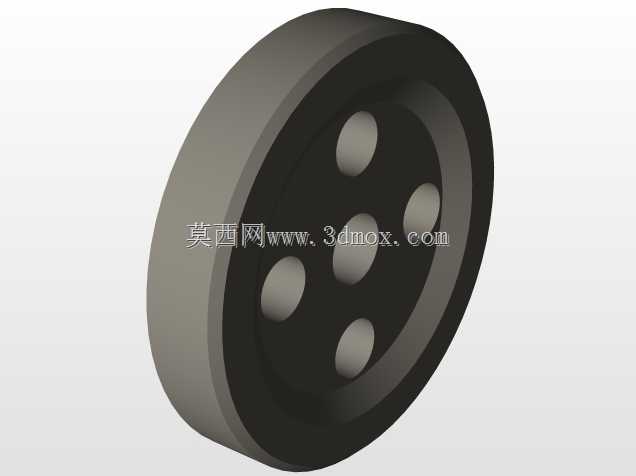

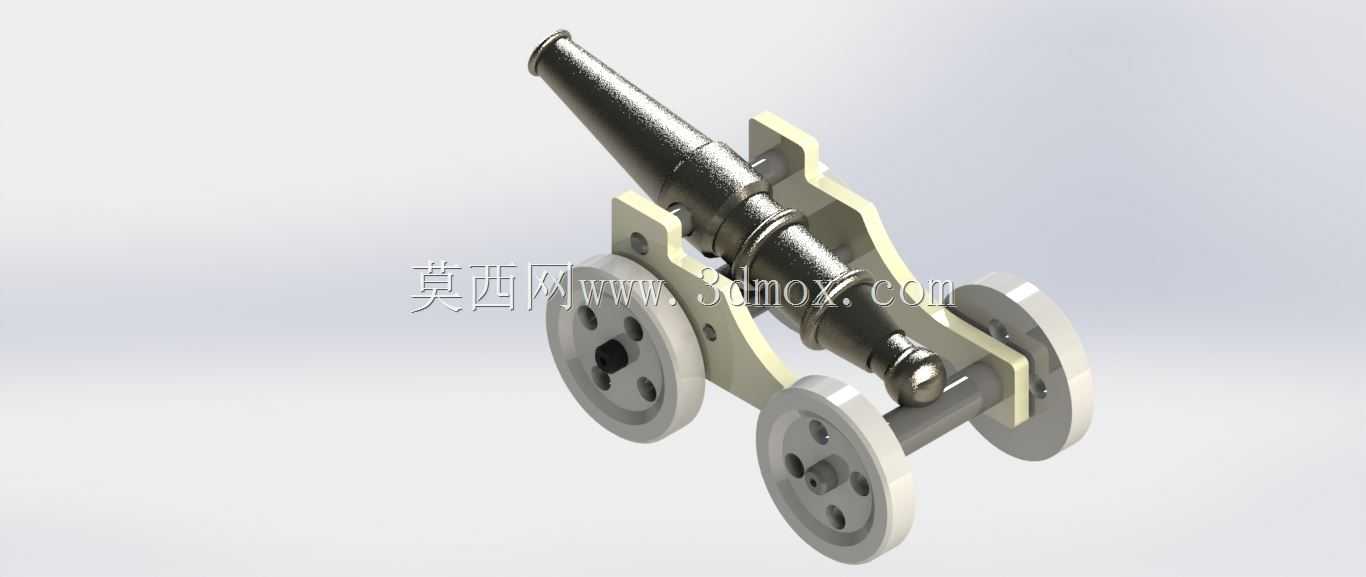

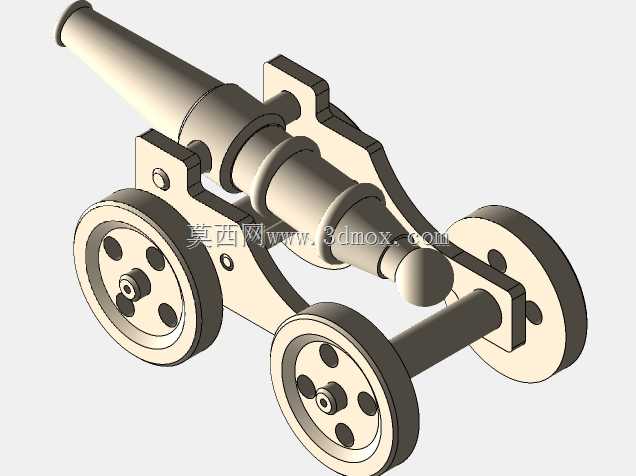

　　这款轮式牵引火炮的结构设计，首先围绕实际场景的机动需求展开，在无重型运载设备的野外作业、演训场景下，依靠双轮结构即可完成短距离人力牵引转移，轮组采用大直径辐条式设计，轮缘做了加厚处理，能够适配碎石、泥泞等非硬化路面的通行需求，避免小直径轮在复杂地形卡滞的问题。炮架部分采用对称式三角支撑结构，在射击状态下可通过架体尾部贴合地面形成稳定支撑，抵消炮管发射时的后坐冲量，架体与炮管的连接位置设置了可调式俯仰支座，可根据射击目标的距离调整炮管仰角，支座处预留了锁止结构，调整到位后可固定角度避免射击时位移。炮管部分采用分段式结构设计，从炮尾到炮口做了逐段收窄的锥度处理，既能够保证炮尾药室的结构强度承受发射瞬间的高压冲击，

　　也能通过炮口段的收窄提升弹丸出射的初速度稳定性，炮管外壁设置了多道加强箍，对应炮管内部的高压受力区域，避免长期使用后炮管出现形变胀膛的问题。从安装边界来看，整体轮距控制在适配狭窄山道通行的宽度范围内，炮管处于水平状态时的整体长度满足小型运载平台的装载要求，无需拆解即可完成常规转运，炮架两侧的支撑臂做了镂空减重处理，在保证结构强度的前提下尽可能降低整体重量，减少人力牵引时的负载。设计过程中优先考虑了部件的工艺可实现性，炮管、轮组、炮架三个核心模块均采用独立装配结构，各部件之间通过销轴、紧固件连接，无需复杂的焊接工艺即可完成总装，后期维护时可单独拆解更换磨损部件，比如轮组的轴套、俯仰支座的摩擦片都属于易损件，

　　设计时预留了足够的拆装操作空间，无需整体拆解炮架即可完成更换。在实际用途层面，这类轻型牵引火炮可用于固定点位的防御布设、演训场景的模拟射击使用，结构上没有冗余的复杂部件，日常维护仅需定期对轮轴、俯仰铰接位置加注润滑脂即可，对维护场地和工具的要求极低，适配野外长期部署的使用需求。炮管尾部的装填位置做了加厚处理，对应闭锁结构的安装位，可适配常规的闭气炮闩结构，保证发射时的药室密闭性，架体尾部还预留了驻锄安装位，在硬质地面部署时可加装驻锄进一步提升射击稳定性，避免连续射击时架体出现滑移。
