刺客信条主题概念防护盾牌设计

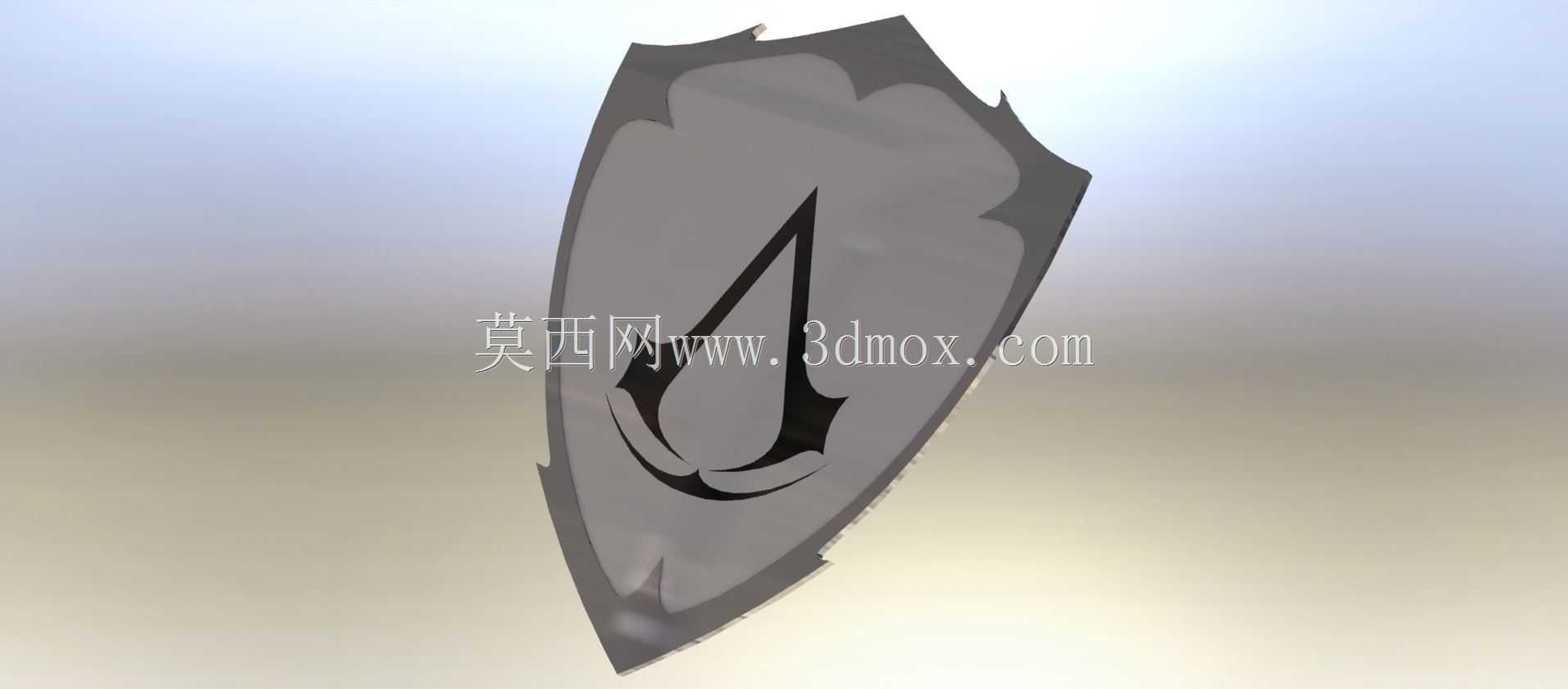

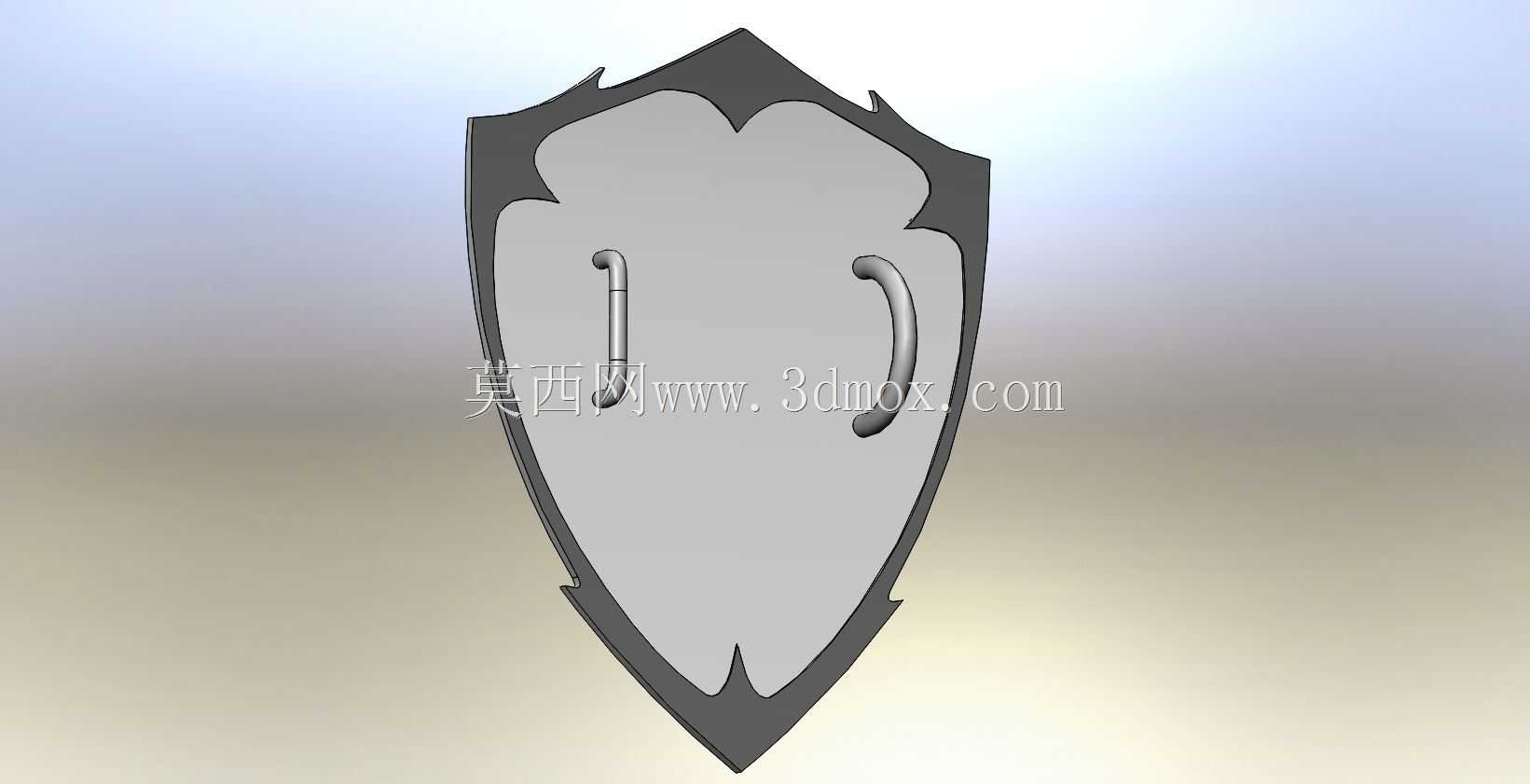

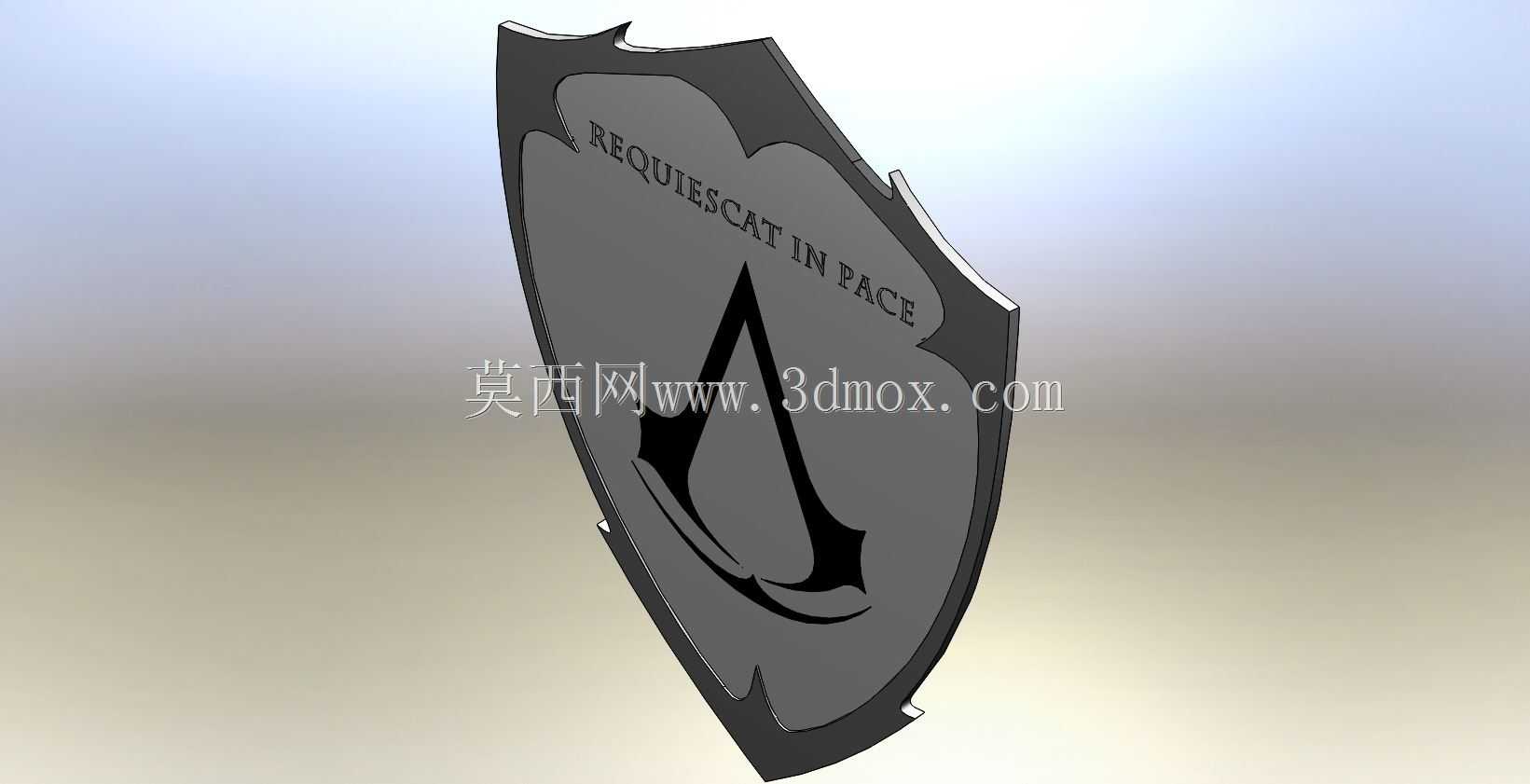

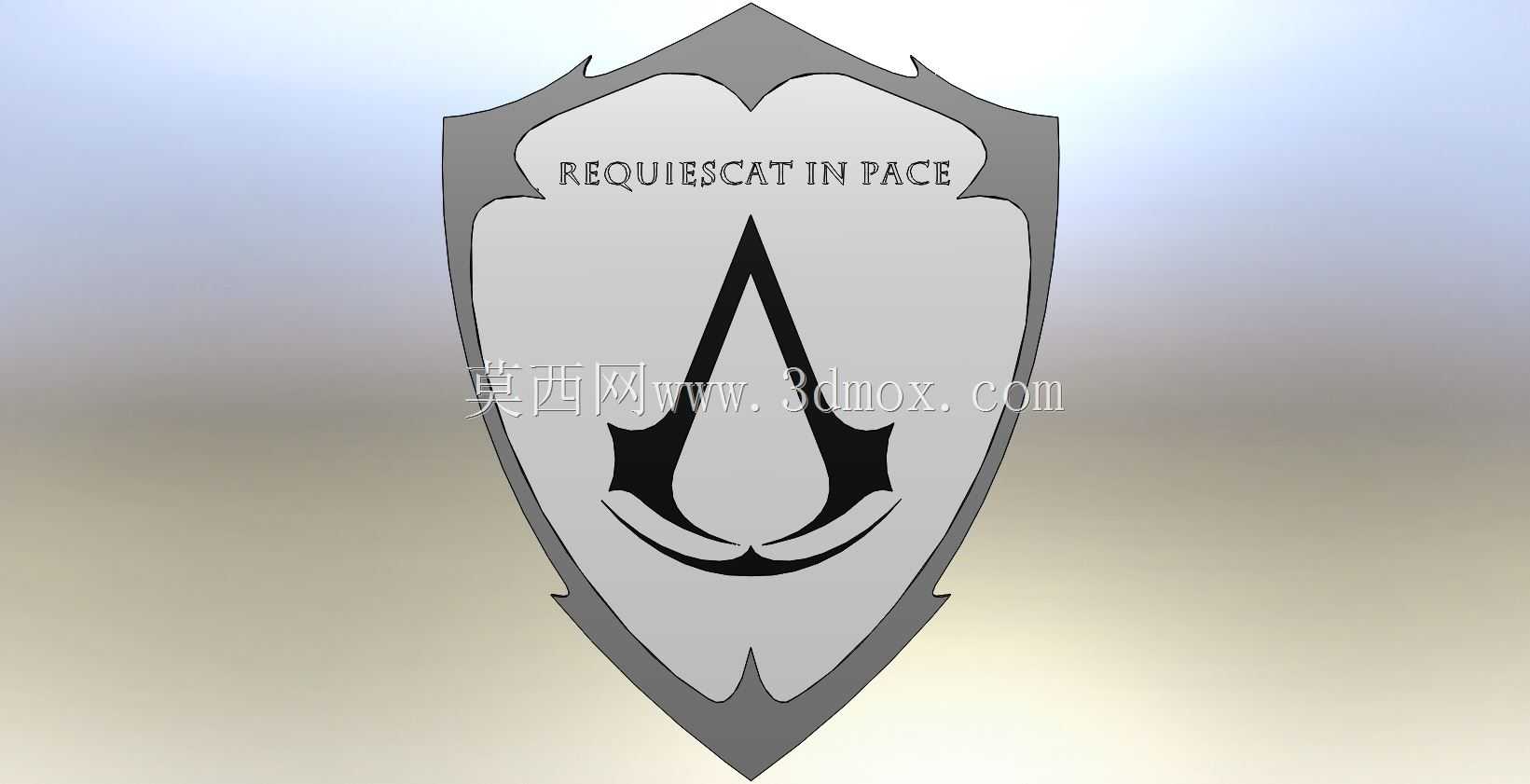

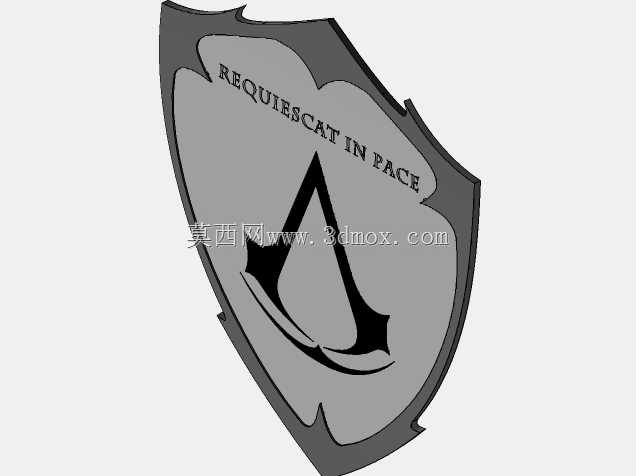

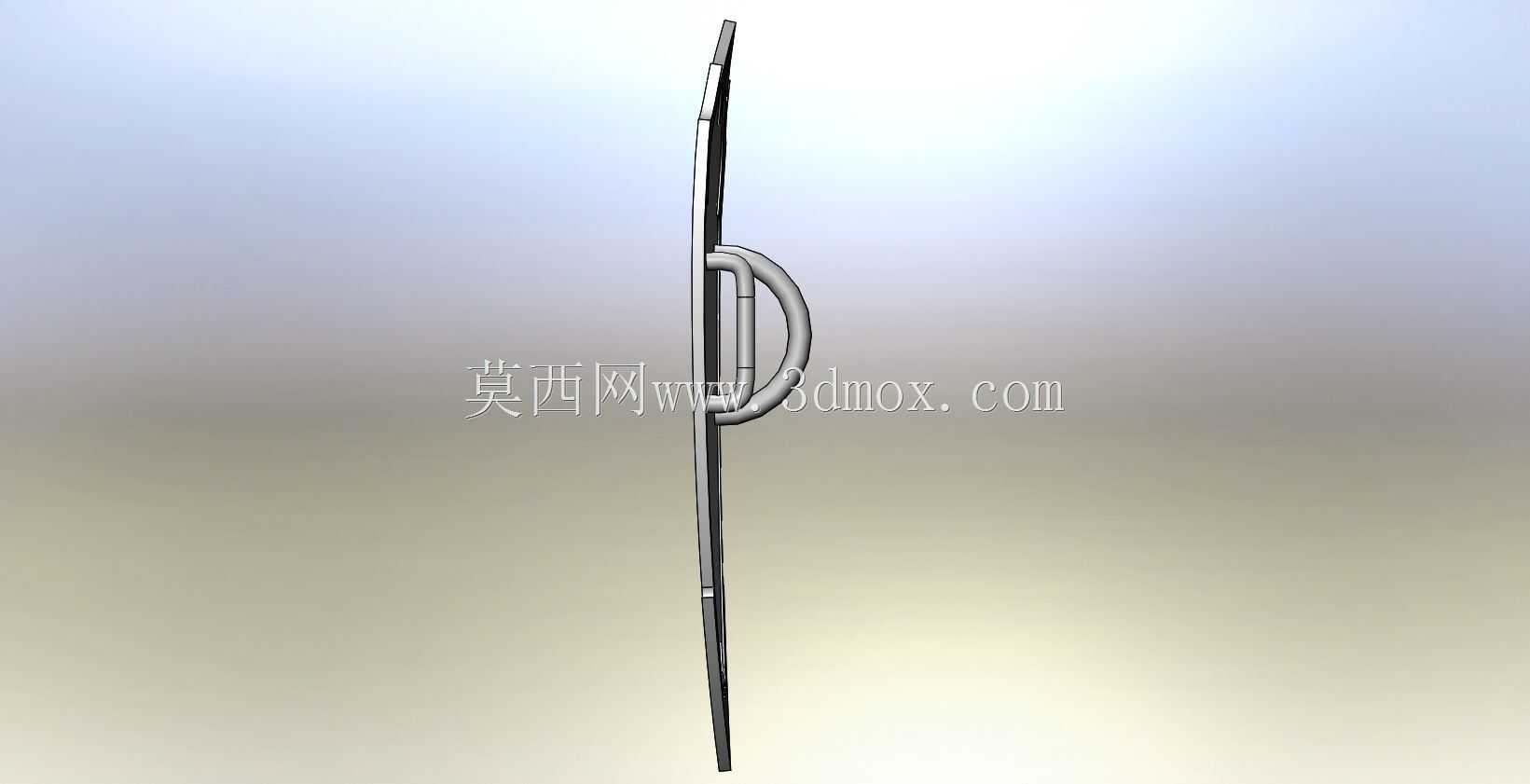

这款概念防护盾牌的设计，最初是围绕主题IP衍生道具的落地需求展开，在结构设计阶段首先明确了其核心应用场景覆盖线下主题展陈道具、cosplay活动手持装备、IP周边收藏摆件三类方向，因此在外形轮廓与结构强度的平衡上做了多轮调整。从外形来看，整体采用上宽下窄的经典盾形轮廓，边缘做了多段式尖角切边处理，既贴合主题IP的视觉符号特征，也在手持使用时能够更好地覆盖从肩到腰的躯干核心防护区域，盾面主体做了微弧面处理，相比平面盾体能够在受到外力冲击时更好地分散应力，避免局部应力集中导致的结构变形。盾面的视觉标识采用内嵌式结构设计，而非简单的表面印刷或粘贴，在建模阶段就将标识轮廓与盾体主体做了一体化布尔运算处理，标识区域做了0.8mm的下沉台阶，后续无论是做分色喷涂还是镶嵌不同材质的饰片，都有明确的安装定位边界，不会出现对位偏移的问题。盾体上方的铭文区域同样做了下沉式刻槽设计，槽深控制在0.5mm，填充颜料后不会因为日常摩擦导致字迹磨损，同时刻槽的边缘做了R0.2的圆角处理，避免喷涂时出现漆料堆积的毛边问题。从安装边界来看，盾体背面的手持结构预留了标准的安装位，握把的安装孔位按照成年人手掌握持的舒适间距设置，横向孔距为120mm，握把与盾体内壁的预留间隙为35mm，能够适配不同厚度的手套佩戴使用，同时在盾体背面的上下两端预留了绑带安装孔，可根据使用需求选择单握把手持或者搭配臂绑带固定的使用方式，适配不同场景的使用需求。在结构强度设计上，盾体主体的壁厚根据不同区域做了差异化设置，盾面核心受力区域壁厚设置为4mm，边缘尖角区域因为应力集中系数更高，壁厚加厚至5mm，同时在盾体背面做了网格状的加强筋结构，筋高6mm、筋厚2mm，在不显著增加整体重量的前提下提升了盾体的抗冲击性能，即使作为活动道具使用时受到碰撞，也不会出现轻易变形断裂的问题。考虑到不同的落地加工需求，建模时所有的曲面都做了G2连续处理，既可以采用3D打印直接制作小批量样件，也可以通过拆分模具后采用注塑或者玻璃钢翻制的方式做批量生产，所有的安装孔位都做了拔模斜度处理，拔模角度设置为1.5度，完全满足开模生产的工艺要求，不需要后续再做工艺性修改。盾体的整体外轮廓尺寸控制在高度600mm、宽度420mm的范围内，既能够满足成人躯干的防护覆盖需求，也不会因为尺寸过大导致手持时过于笨重，整体重心设置在握把位置上方20mm处，手持时能够自然保持盾面朝前的姿态，长时间握持也不容易出现手腕疲劳的问题。
