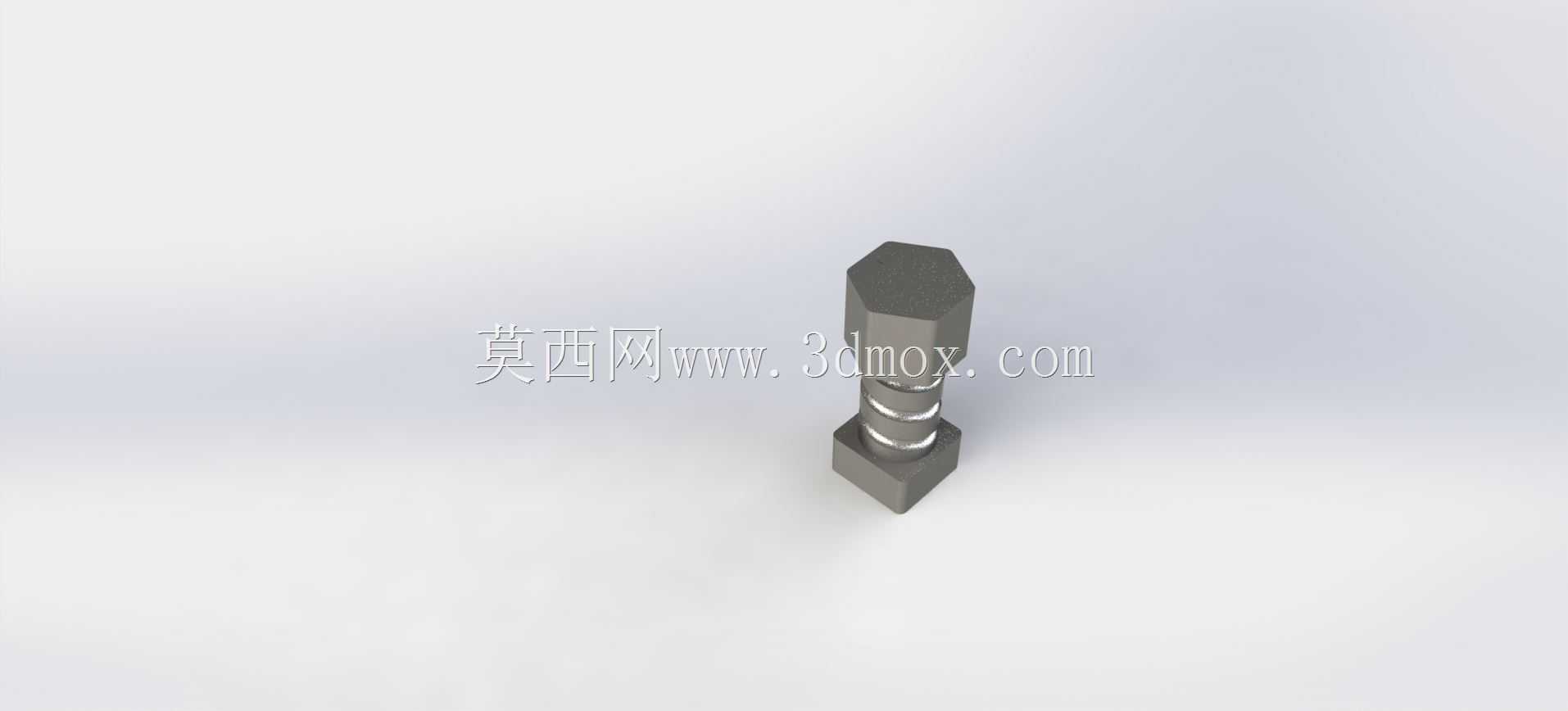

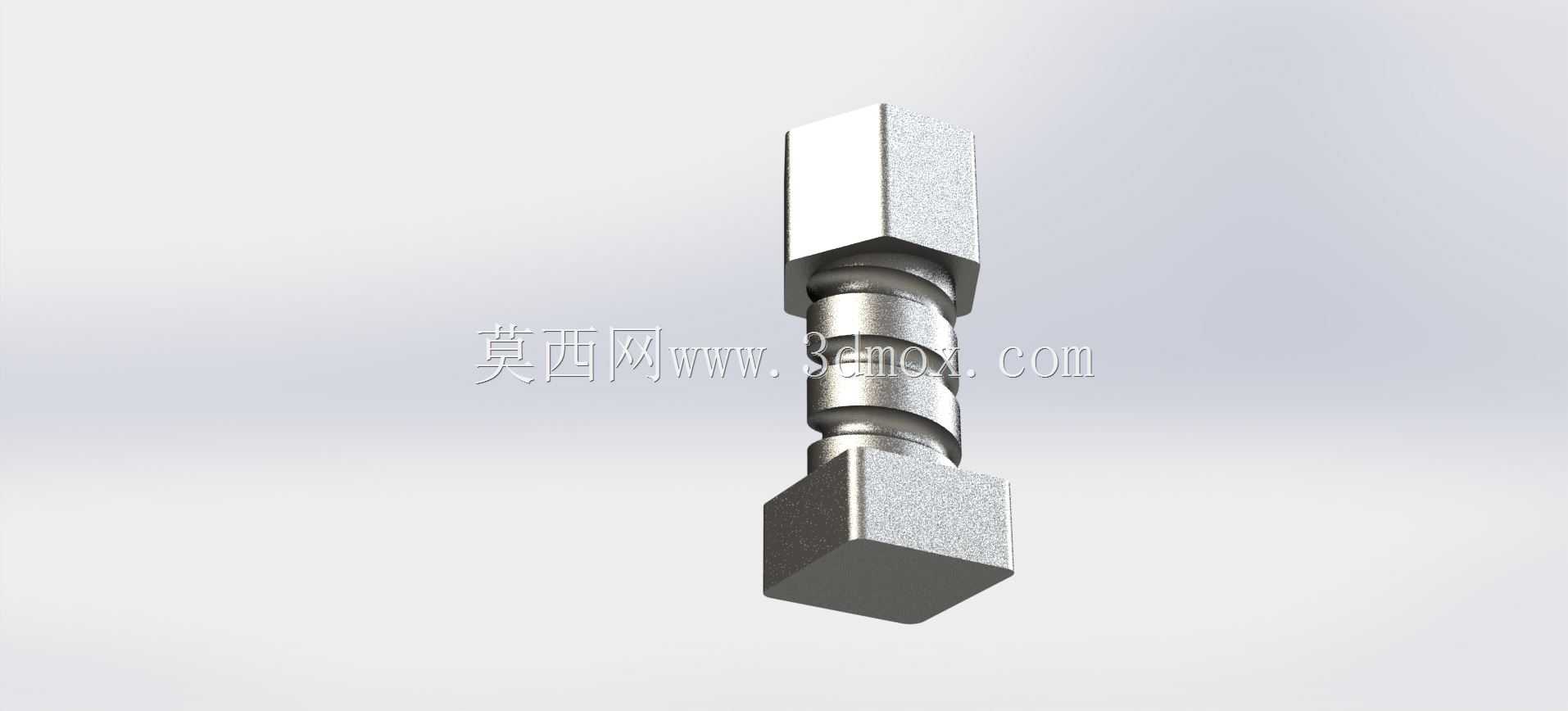

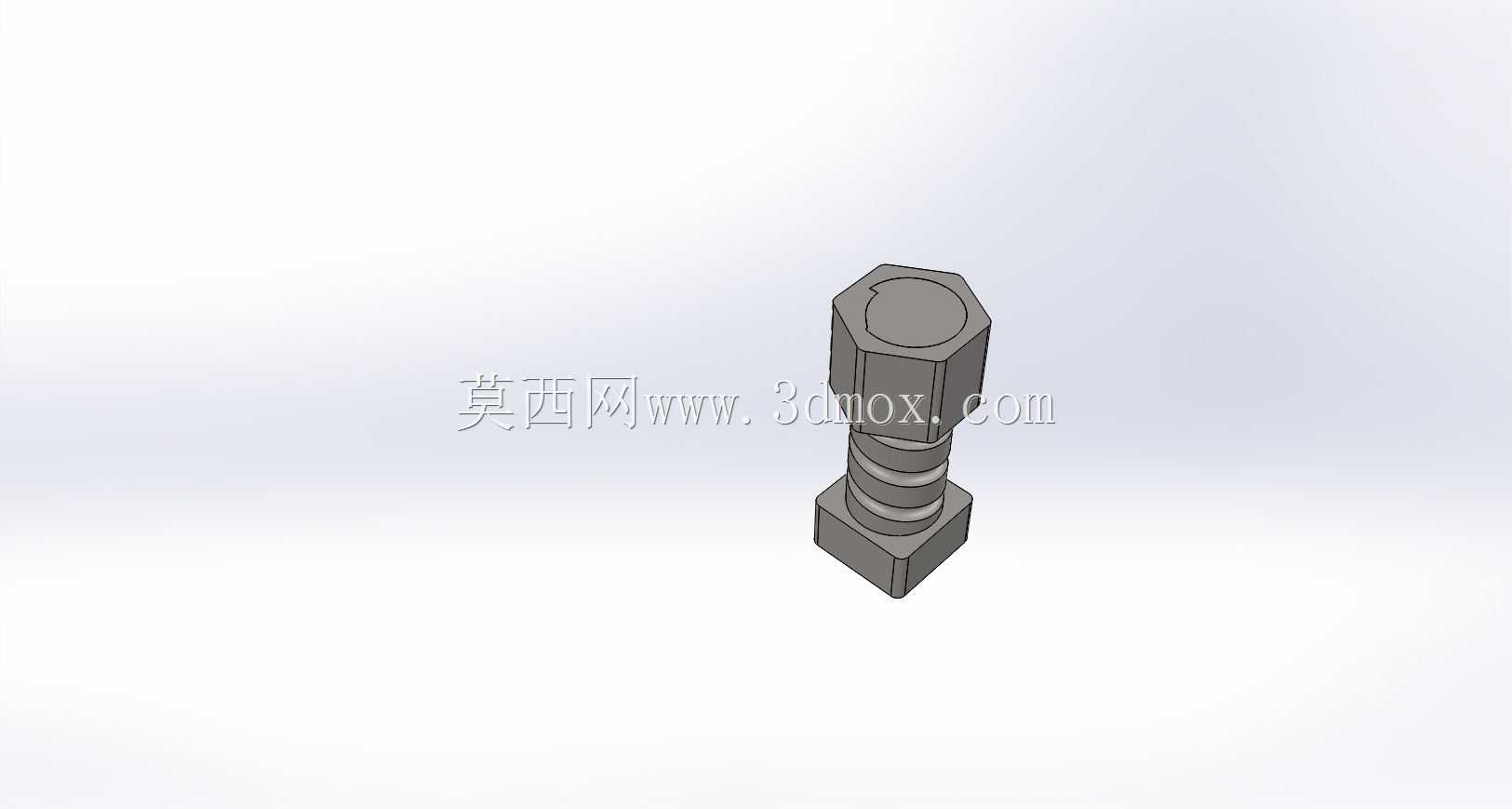

大螺旋距方头螺栓配套螺母组合结构

　　在各类轻载快速装拆的工装夹具、简易实验台架、临时定位机构的设计场景中，常规螺距的螺纹连接件往往需要旋转多圈才能完成锁紧或拆卸，频繁操作时会耗费较多辅助工时，这类大螺旋距的螺栓螺母组合，正是针对这类需要快速旋合、对螺纹自锁性能要求不极端严苛的工况开发的结构。从实际使用场景来看，这类结构常出现在教学实验设备的快速装夹模块、小型非标设备的可调定位挡块、展会临时搭建的展架连接节点、户外便携装备的快拆结构上，相比普通标准螺距的螺纹副，它的螺旋升角更大，每旋转一圈对应的轴向进给距离更长，能在更少的转动圈数下完成锁紧或松脱动作，大幅提升装拆效率。

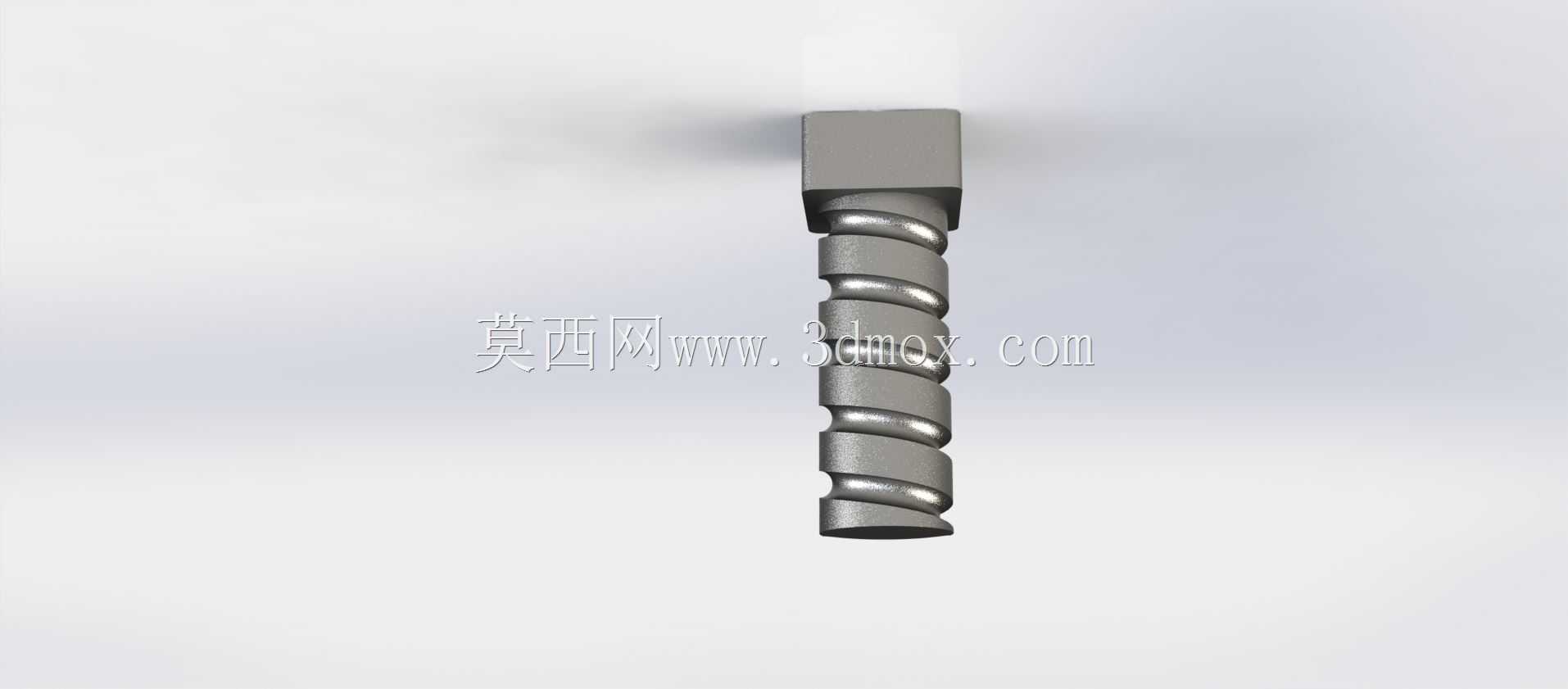

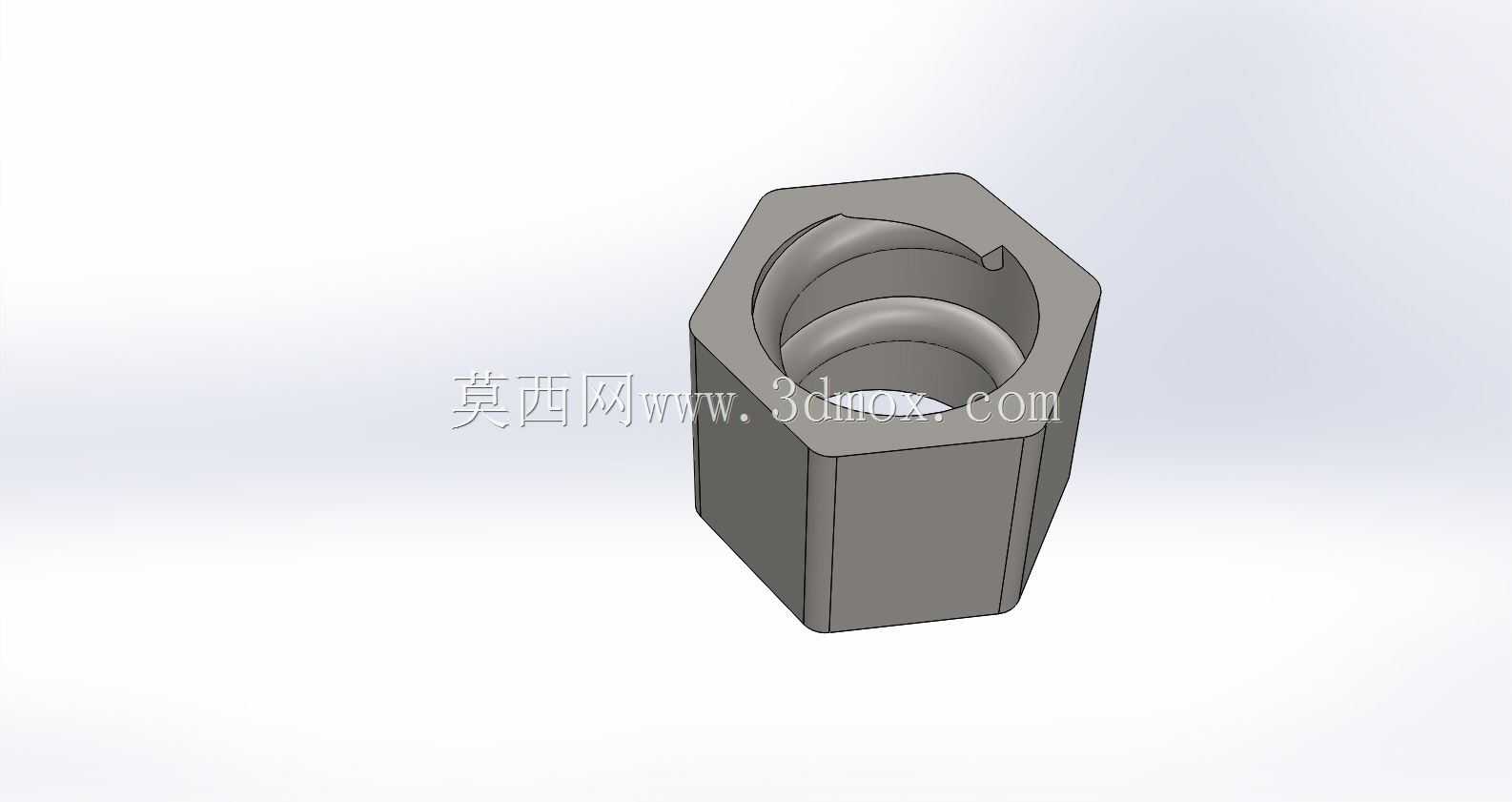

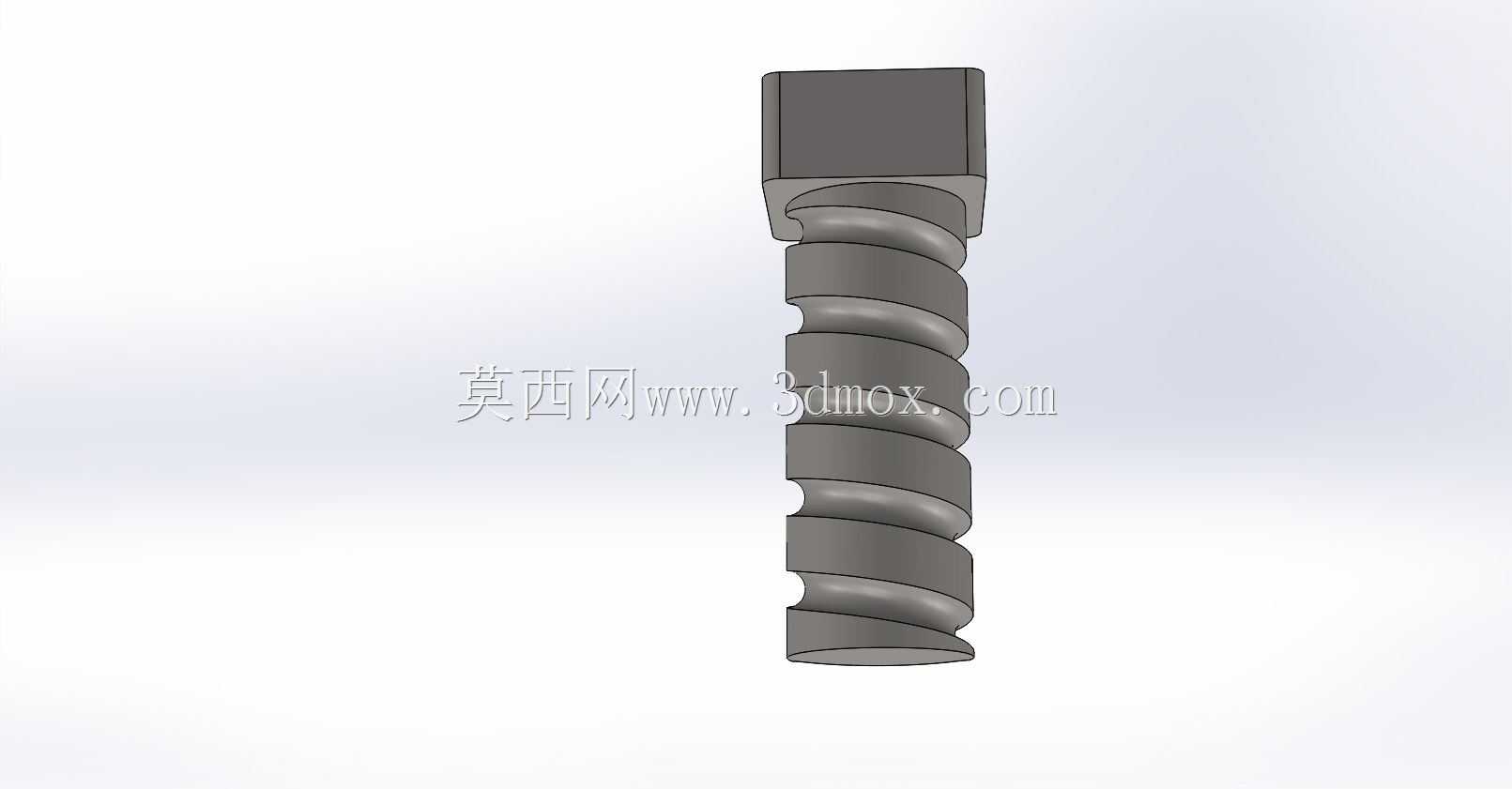

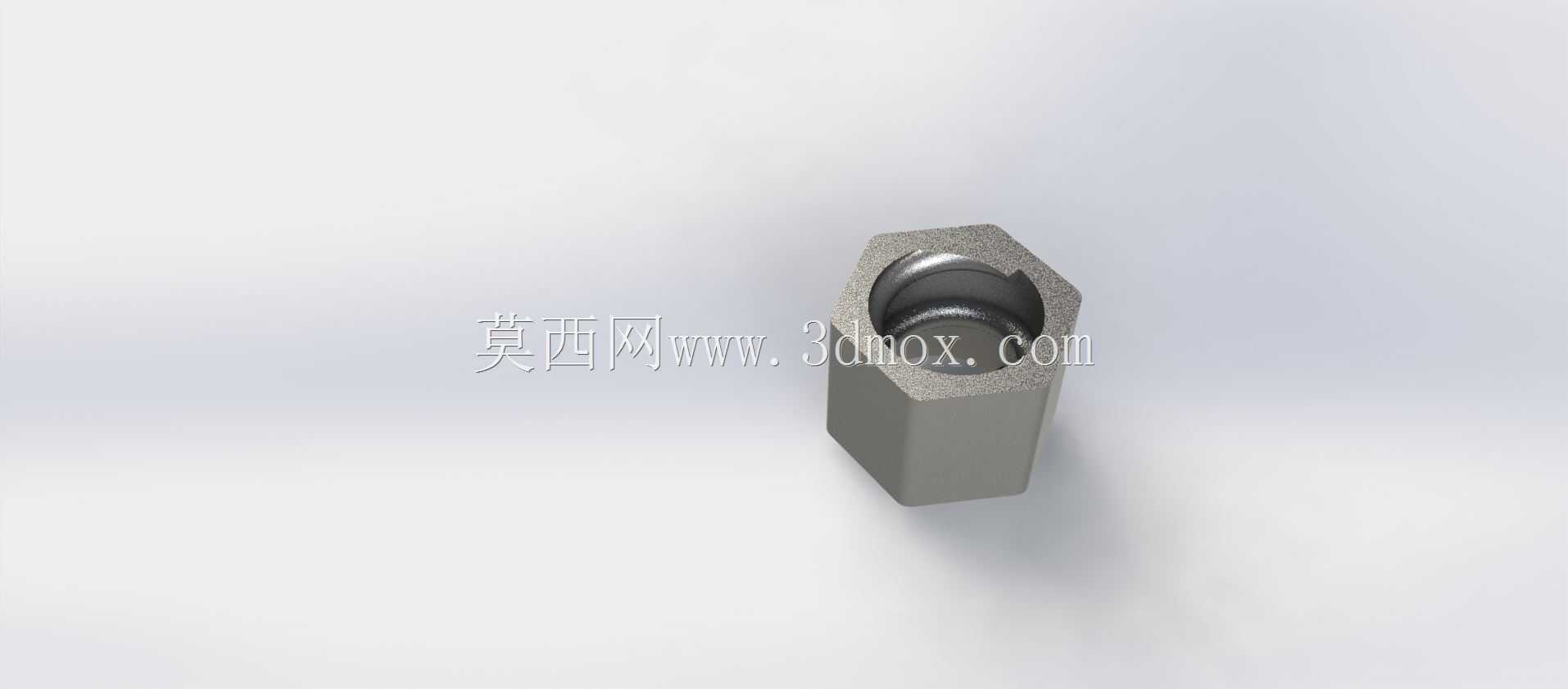

　　从结构功能特性来看，这套连接件采用两端方头的结构设计，螺栓的两端都加工出方正的夹持部位，不管是从哪一侧操作，都可以用普通开口扳手、活动扳手甚至简易的方孔套具来施加扭矩，不需要特意寻找对应规格的六角套筒，在工具受限的现场作业场景下适配性更强。配套的螺母同样采用方头外形，和螺栓端部的方头尺寸匹配，锁紧时可以分别夹持两端的方头部位施加反向扭矩，避免螺栓跟转，不需要额外在螺栓杆部加工夹持位，简化了零件的加工工序。螺纹部分采用大螺旋距设计，这里要注意的是，大螺旋距并不意味着螺纹强度不足，在设计时已经针对螺纹牙型的受力做了优化，牙底采用圆弧过渡，减少应力集中，在承受轴向静载荷的工况下，连接可靠性完全能满足轻载场景的使用需求，只是因为螺旋升角接近自锁临界角，所以不适合用在有强振动、冲击载荷且没有额外防松措施的长期重载连接场景。

　　在设计思路层面，这套结构没有沿用标准紧固件的常规比例，而是针对快速装拆的核心需求做了针对性调整：首先是螺距的选择，没有盲目追求超大导程，而是平衡了旋合速度和螺纹牙的受力面积，导程设置为螺栓公称直径的1.5倍左右，既保证旋转一圈能获得足够的轴向移动距离，又不会因为螺距过大导致螺纹牙过薄、抗剪切能力不足。其次是方头的尺寸设计，方头的对边尺寸比同规格标准六角螺栓的对边尺寸略大，这样在施加扭矩时，扳手和方头的接触面积更大，不容易出现打滑、棱角崩损的问题，适合频繁拆装的使用场景，方头的厚度也做了加厚处理，即使多次承受较大的锁紧扭矩，也不会出现方头断裂的情况。另外，螺栓杆部和螺母的配合段做了间隙优化，螺纹副的配合间隙比普通标准螺纹略大一点，这样在有少量灰尘、碎屑附着在螺纹表面时，也不会出现卡滞，能顺畅旋合，适配户外、车间多尘的作业环境。

　　从外形尺寸和安装边界来看，这套螺栓螺母组合的安装空间要求比较明确：因为两端都是方头结构，安装时需要在被连接件的两侧预留足够的扳手操作空间，每侧的操作空间至少要能容纳扳手转动60度以上，才能顺畅完成锁紧动作，不像内六角螺栓只需要在一侧预留内六角扳手的操作空间。螺栓的总长度可以根据实际被连接件的厚度做调整，但螺纹段的长度要保证在完全锁紧后，螺母至少有3圈以上的螺纹和螺栓啮合，保证连接的可靠性。安装孔的直径只需要比螺栓杆部大0.2到0.5毫米即可，不需要过大的间隙，因为大螺距螺纹在旋合时的自对中性能较好，稍小的安装间隙也能顺利装配。另外要注意的是，因为大螺旋距结构的自锁性能有限，在有持续振动的使用场景下，需要配套弹簧垫圈、止动垫片或者螺纹胶做防松处理，避免连接松脱。

　　在实际建模过程中，这类结构的建模重点在于螺旋线的生成和方头与杆部的过渡处理，螺旋线的导程要和设计的螺距完全一致，牙型角采用标准公制螺纹的60度牙型，保证和常规螺纹的牙型受力特性一致，只是导程做了放大。方头和杆部的过渡位置要做圆角处理，避免直角过渡带来的应力集中，尤其是在承受扭矩的位置，圆角半径不能过小，否则在反复拆装的扭矩作用下，容易在过渡位置产生疲劳裂纹。螺母的端面和螺纹孔的垂直度要控制在合理公差范围内，保证锁紧时螺母端面能和被连接件表面完全贴合，避免出现偏载导致的螺纹受力不均。
