十字轴式万向联轴器传动结构

在各类需要变角度传递旋转扭矩的工业场景中，这类十字轴式万向节是应用极广的核心传动部件，从农用机械的动力输出轴、汽车底盘的传动系统，到工业输送机、机床进给机构、轻工设备的传动链路里，都能见到它的身影。它最核心的作用，是解决两根轴线不共线、或是工作过程中两轴相对位置会发生动态偏移的转轴之间的旋转动力传递问题，允许被连接的两根轴在一定角度范围内存在轴线夹角，不会因为轴系的安装误差、工作时的机架形变、部件相对位移出现传动卡滞或扭矩中断。

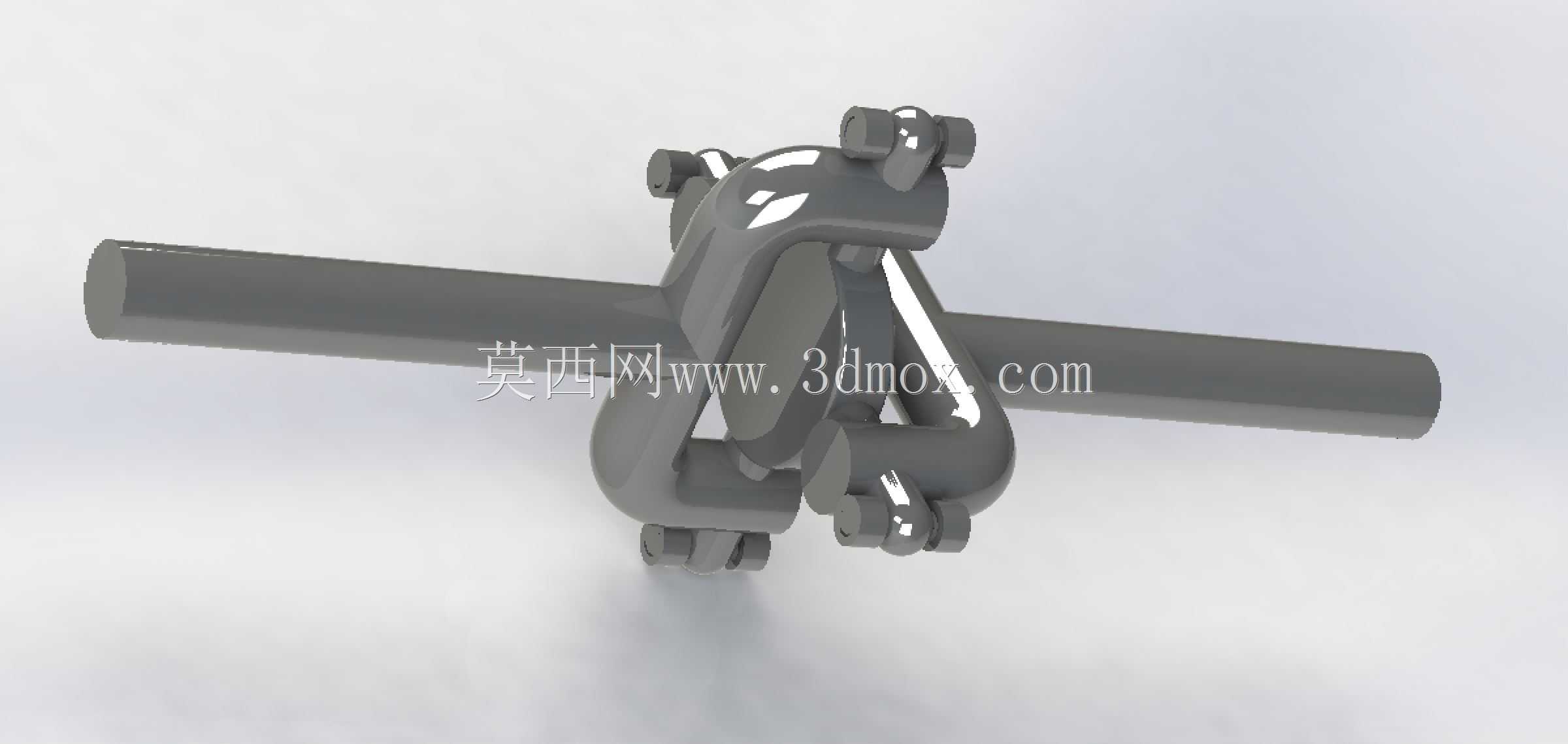

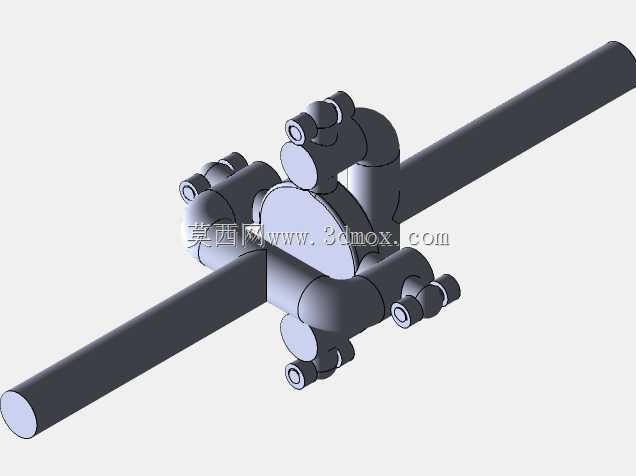

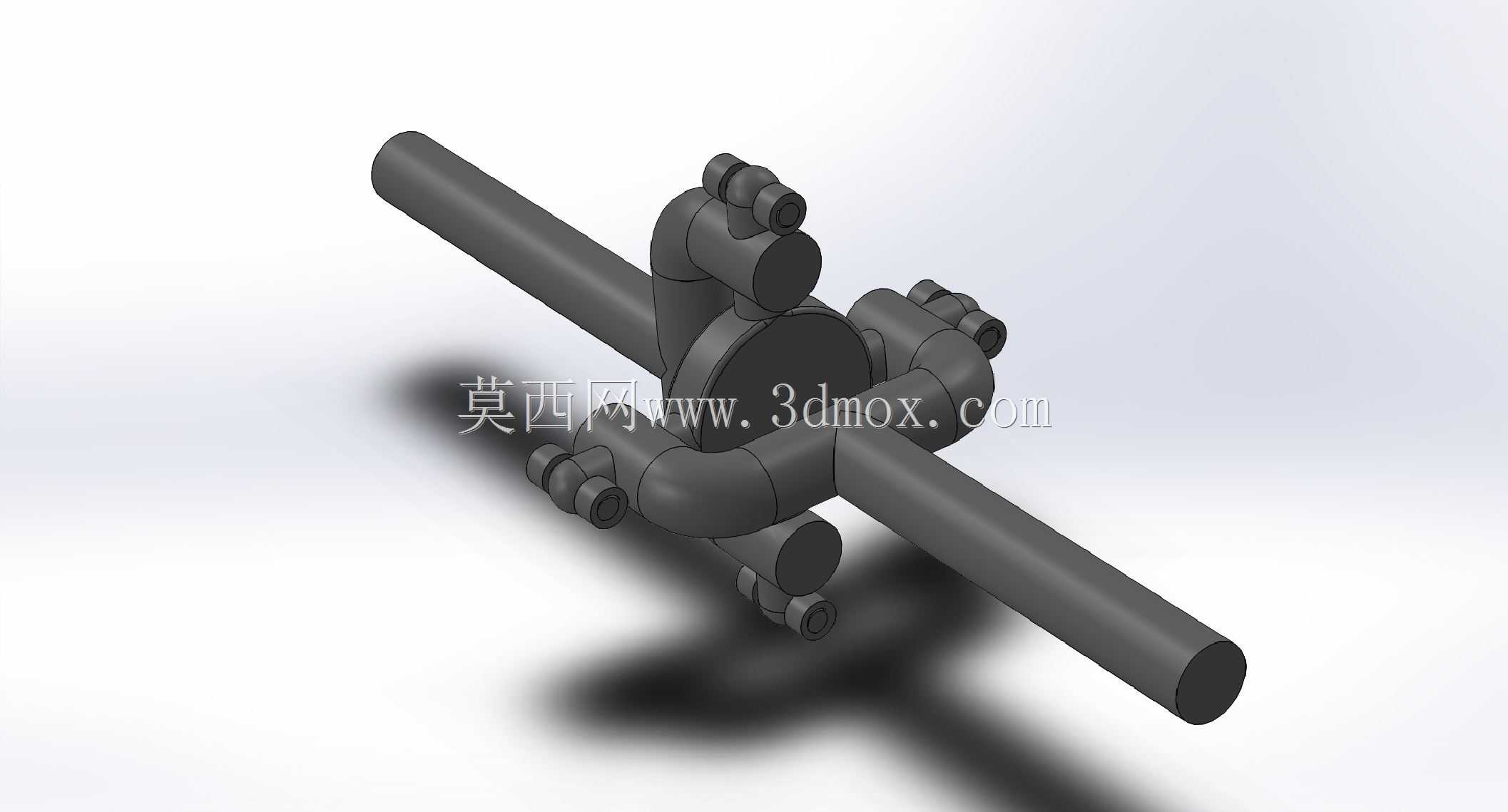

从结构设计逻辑来看，这套万向节采用经典的十字轴作为核心铰接构件，两个叉形接头分别套接在十字轴的两对轴颈上，主动轴转动时，从动轴可绕十字轴中心在任意方向摆动，完全适配两轴之间的角向偏移需求。设计时需要重点关注十字轴轴颈与叉形接头衬套的配合间隙，间隙过大会导致传动回程误差增大，高速运转时产生明显冲击振动，间隙过小则会加剧铰接部位的磨损，降低部件使用寿命，同时叉形接头的叉口开档尺寸需要与十字轴的轴颈长度精准匹配，保证铰接转动灵活无卡滞，又不会出现轴向窜动。

安装边界上，这类万向节的单节角向补偿量通常在15°到25°区间，如果需要更大的传动偏角，通常会采用双万向节串联的布置形式，安装时要保证主动轴、中间轴、从动轴的叉面处于同一平面，且中间轴与主、从动轴的夹角尽量相等，以此保证从动轴的角速度与主动轴保持一致，避免出现转速波动带来的附加动载荷。外形尺寸上，轴头的连接直径需要与配套的轴系孔径匹配，叉形接头的外部回转直径要预留足够的安装空间，避免转动时与周边的机架、护罩等部件发生运动干涉，十字轴的轴颈直径根据额定传递扭矩核算，保证在满负载工况下，轴颈的剪切应力、接触应力都在材料许用范围内，铰接部位通常会设计储油结构，方便定期加注润滑脂，降低转动摩擦副的磨损速率，延长部件的维护周期。

实际选型应用中，不能忽略万向节的临界转速限制，当传动轴的工作转速接近其固有弯曲振动频率时，会出现共振现象，严重时会直接造成传动部件断裂，因此长距离传动使用时，需要核算轴系的长径比，必要时增加中间支承结构，同时要根据实际传递的峰值扭矩、冲击载荷大小选择对应载荷等级的产品，对于正反转频繁、启动冲击大的工况，还要适当放大选型的安全系数，避免过载造成十字轴断裂、叉头变形等失效问题。
