勒福舍M1858八角短管转轮玩具结构

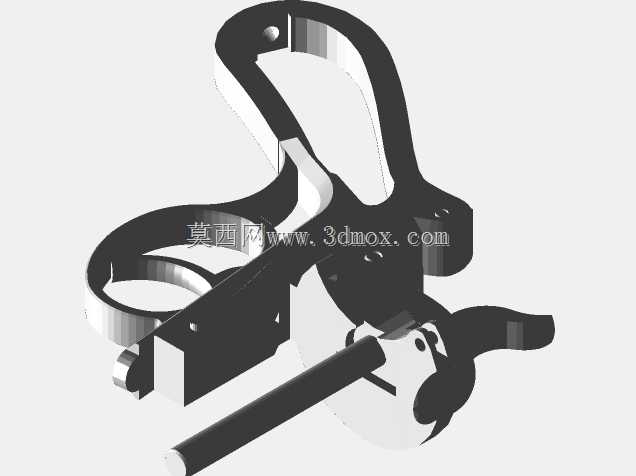

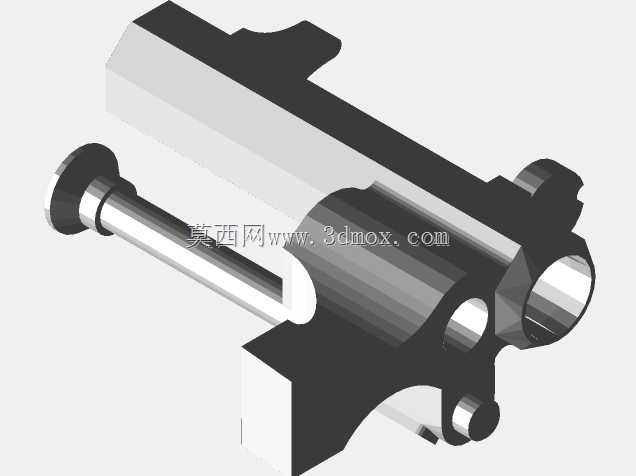

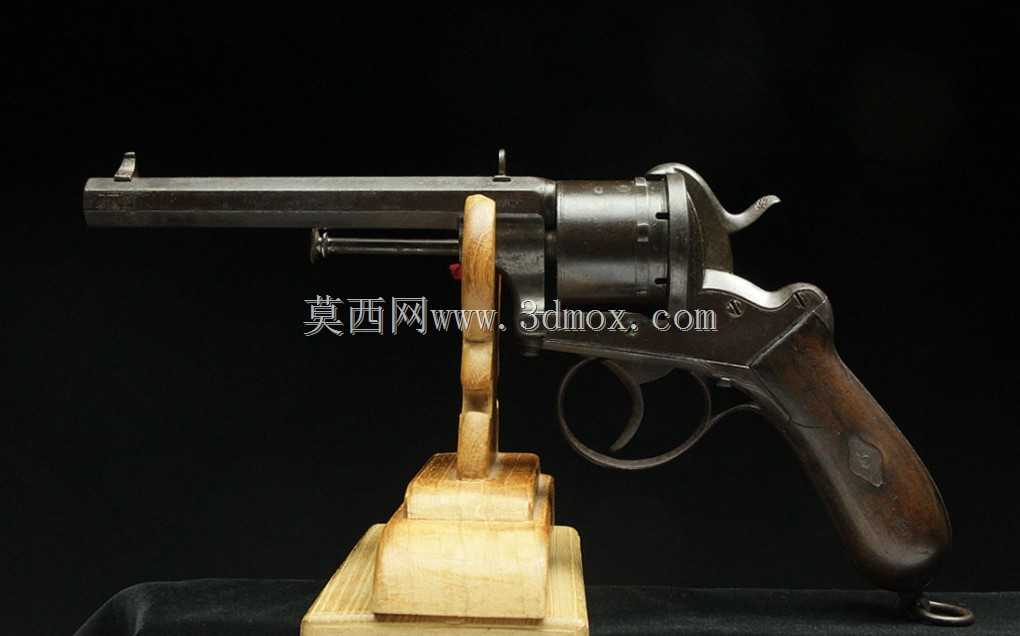

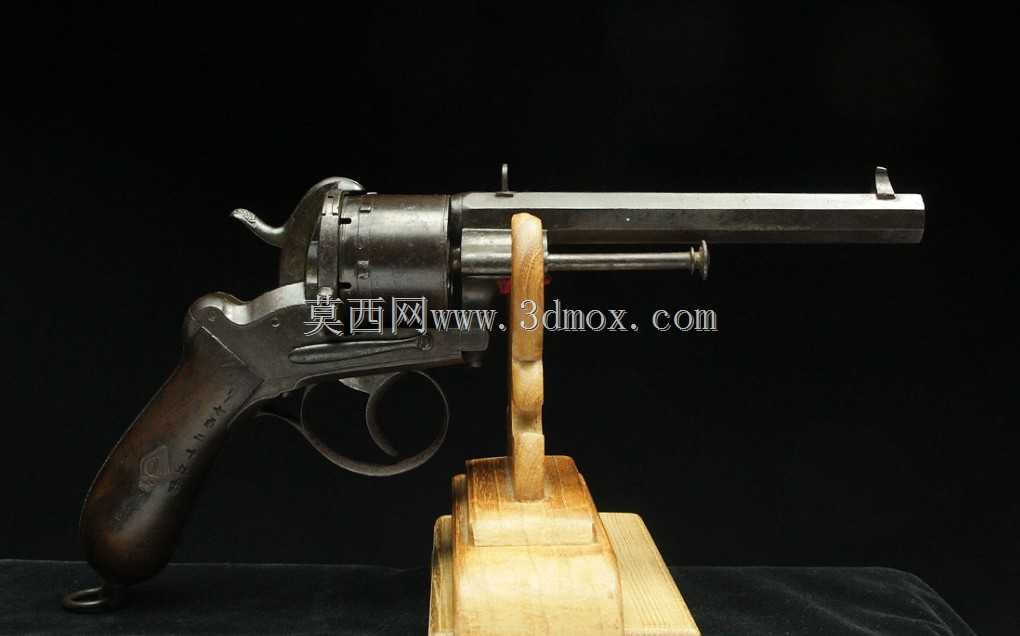

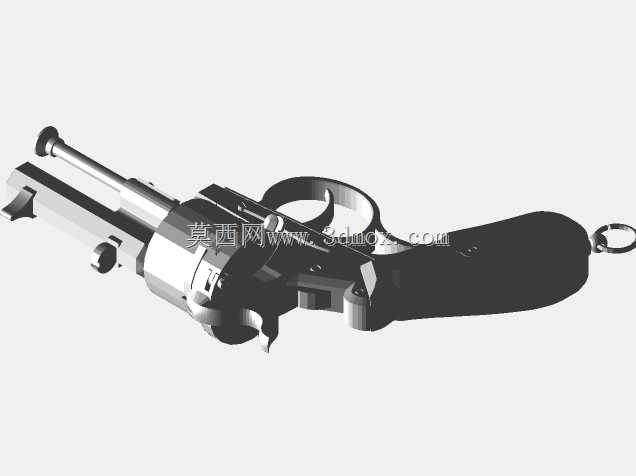

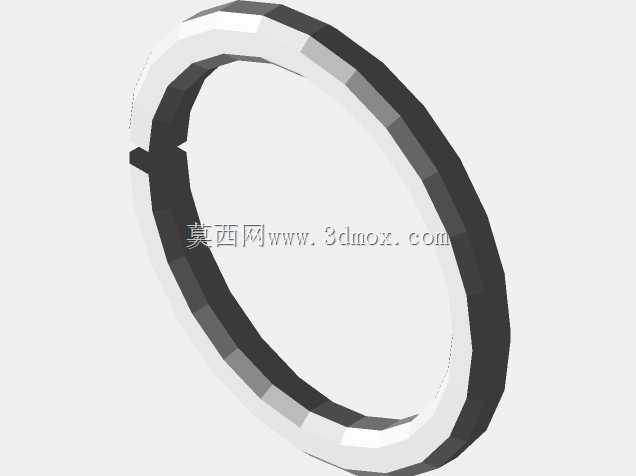

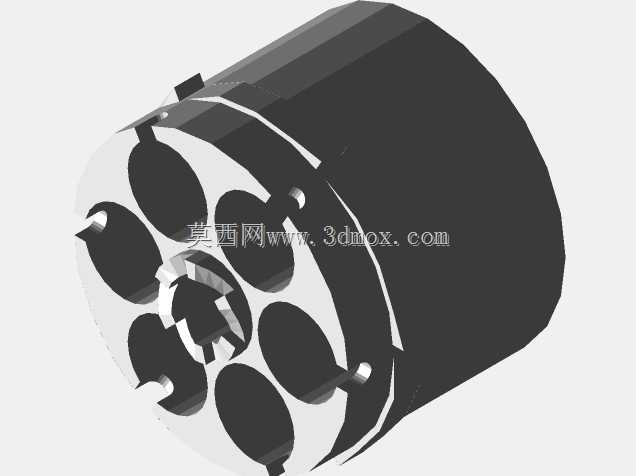

这套结构复刻的是早期针发式转轮的短管衍生形态，核心面向桌面摆件制作、复古道具复刻以及3D打印拼装爱好者的实操需求，在影视道具制作、军模收藏展陈、青少年国防教育教具场景中都有适配空间。从功能特性来看，结构还原了原品的击锤待击、转轮转动联动、扳机释放的核心动作逻辑，所有拼装部件都做了打印适配的公差预留，不需要额外做金属切削加工，仅通过常规FDM打印机就能完成所有零件的制作，拼装后可实现模拟击发的动作演示，不具备任何实际发射能力，完全符合玩具类产品的安全规范。设计过程中优先考虑了桌面级3D打印的成型限制，所有零件的悬空角度都控制在45度以内，大部分结构不需要额外添加支撑就能完成打印，仅在击锤、扳机簧槽位置做了局部支撑的预留提示，避免打印过程中出现翘曲、塌边的问题。枪管部分采用八角形截面设计，相比圆形截面在打印时能更好地贴合打印平台，减少首层脱落的概率，同时还原了原品短管型号的紧凑外形，整体握持部分的曲面做了贴合人手握持弧度的过渡，握把底部的挂环结构保留了原品的携带挂接设计，可搭配挂绳作为桌面摆件的装饰部件。安装边界上，所有零件的拼接采用插销加定位槽的组合方式，不需要额外粘接就能完成预拼装，转轮与架体的配合间隙预留了0.2mm的打印公差，适配PLA、PETG等常用打印耗材的收缩率，击锤与扳机的联动位置做了限位结构，避免动作过程中出现过位卡滞的问题。整体结构拆分时充分考虑了普通家用3D打印机的成型尺寸，最大单个零件的尺寸控制在120mm以内，即使是打印尺寸较小的入门级打印机也能完成全套零件的制作，不需要做二次拼接。结构细节上，还原了原品的退壳杆、转轮定位棘爪等细节特征，这些细节不影响核心动作功能，主要用于提升模型的还原度，满足收藏类玩家对外观细节的要求，所有棱角位置都做了0.3mm的圆角处理，避免拼装过程中出现锐边划伤的问题，同时也能减少打印过程中应力集中导致的零件开裂情况。
