12号霰弹枪弹壳结构三维数模

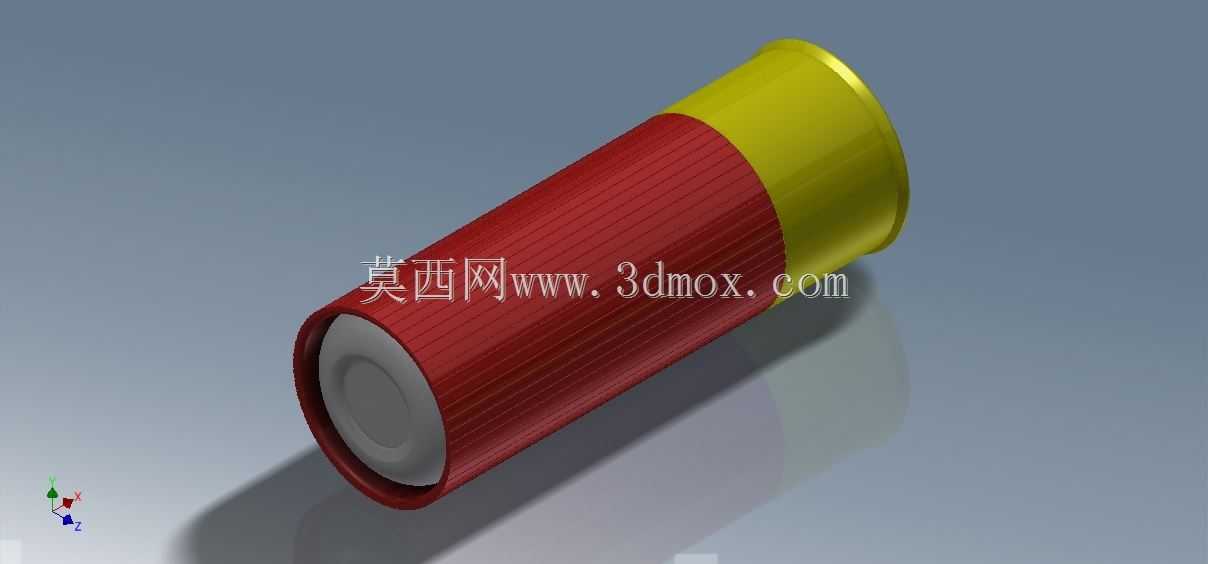

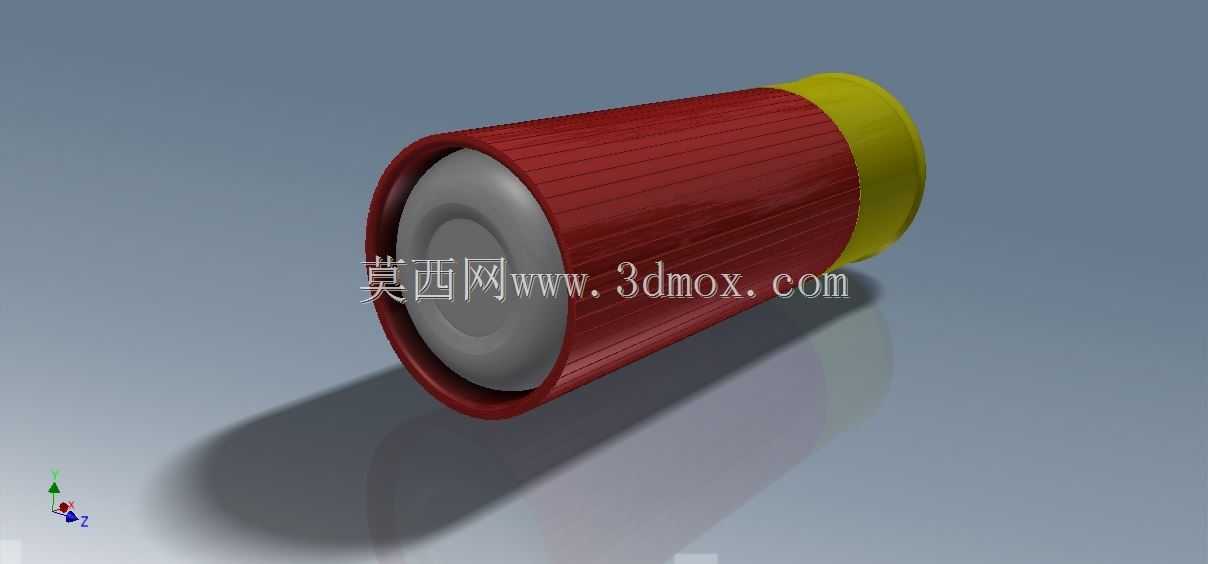

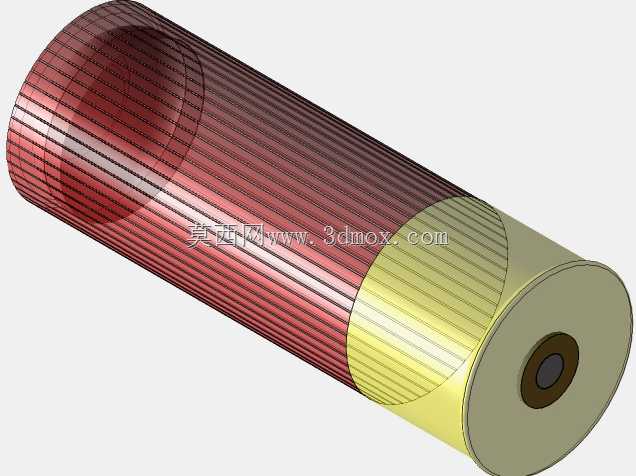

本次构建的12号口径霰弹壳体结构，核心面向民用射击运动器材配套、战术模拟教具开发、影视道具三维预演等场景的结构参考需求，区别于军用弹药的高精密击发结构设计，该模型还原的是民用休闲射击领域最常用的12号霰弹外壳装配形态，整体结构完全遵循SAAMI标准中12号霰弹的尺寸边界约束，弹壳主体外径严格控制在18.5mm区间，整体装配长度70mm，适配市面上绝大多数唧筒式、半自动霰弹枪的弹膛进弹尺寸，不存在安装干涉问题。从结构设计逻辑来看，模型拆分了三个核心装配单元：红色高分子材质的弹壳主体、端部黄色的封口压圈、灰色的前端密封抵块，弹壳外壁做了等距分布的纵向防滑凸筋，这一结构并非装饰性设计，实际使用中既可以提升抽壳钩抓取弹壳时的摩擦力，避免低温环境下高分子弹壳表面结露导致抽壳打滑，也能在弹壳压入弹膛时形成微小的形变容差，弥补不同厂商弹膛加工的尺寸公差，提升进弹顺畅度。前端黄色压圈采用卷边收口结构，和弹壳主体的配合间隙控制在0.1mm，实际生产中该位置会通过热压工艺完成固定，不需要额外粘接剂，既可以保证内部弹丸、发射药的密封性能，也能在击发时让压圈在火药燃气作用下顺利脱离，不会形成膛内残渣堵塞。灰色前端抵块的弧面做了R12的圆角过渡，和弹壳口部的贴合面做了1.5°的拔模斜度，建模时特意还原了实际生产中注塑件的脱模斜度特征，没有做理想化的直角配合，避免后续做结构仿真时出现应力集中的计算偏差。在建模过程中，所有曲面都做了G1连续处理，弹壳尾部的卷边圆角、防滑筋的根部R角都按照实际注塑件的工艺要求做了0.3mm的圆角过渡，没有出现锐边特征，完全符合高分子注塑件的可制造性要求，不管是后续做3D打印的实体教具，还是做渲染输出的道具素材，都不需要额外做工艺补正。需要注意的是，该模型仅还原外壳装配结构，未包含击发底火、内部发射药及弹丸结构，仅作为结构形态参考使用，适配结构演示、外形模拟类的应用场景，不涉及功能性击发结构的设计还原。
