二战德国AZC10型航空炸弹引信结构

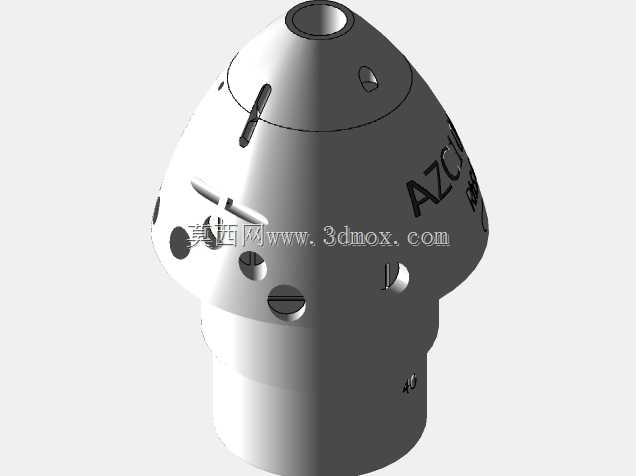

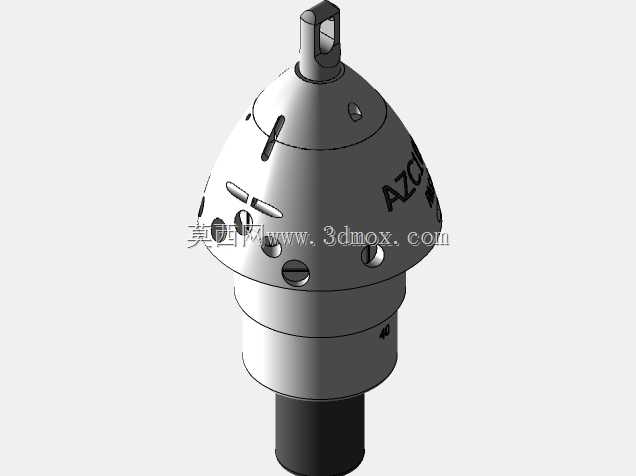

这款引信结构的三维还原，核心围绕航空弹药的起爆触发逻辑展开，在实际作战场景中，这类引信承担着弹药投放后可靠起爆、同时避免勤务处理阶段误触发的核心作用，是航空子弹药作战效能发挥的核心控制部件。从结构设计逻辑来看，整体采用锥台加圆柱段的组合外形，头部的锥形结构首先适配弹药投放过程中的气动特性，减小空气阻力对弹道稳定性的干扰，锥面上分布的多组开孔与槽位，分别对应不同的触发敏感模块、保险解除机构的安装位置，不同朝向的敏感结构可以保证引信在任意角度撞击目标时，都能可靠传递触发作用力，避免因撞击角度偏差出现哑弹问题。引信上部的吊环结构，直接对应弹药挂载阶段的保险销连接位，勤务处理与载机挂载过程中，保险销穿过吊环孔锁定内部击发机构，从物理层面隔断击针与雷管的接触路径，杜绝日常搬运、挂载振动带来的误触发风险，只有当弹药从载机投放、达到预设的下落速度与气流作用力后，气流驱动的保险机构才会逐步解除对击发组件的锁定，进入待发状态。下部的圆柱段为引信与弹体的连接安装段，采用标准的螺纹连接界面，安装时可以直接旋入子弹药的引信安装孔，圆柱段的外径尺寸严格匹配对应弹种的引信腔内径，保证连接后同轴度偏差控制在合理范围内，避免弹药高速飞行过程中引信出现松动偏移。内部结构的布局上，击发组件、雷管、传爆序列沿引信中轴线同轴布置，触发作用力传递路径尽可能缩短，减少机构动作的响应延迟，保证撞击目标瞬间就能完成起爆动作，同时各功能模块采用分层嵌套的装配方式，既缩小了引信的整体径向尺寸，也能让外部冲击力直接作用到触发机构上，避免能量在结构传递中出现损耗。这类引信的结构设计，充分考虑了航空作战的复杂工况，既要承受载机投放时的瞬时过载，也要耐受高空低温、飞行振动的环境影响，所有活动部件的配合间隙都经过针对性设计，不会因温度变化出现卡滞，也不会因振动导致机构提前移位，在保证触发灵敏度的同时，最大限度提升了勤务使用与作战投放的可靠性。
