双列多孔阶梯式工件承载定位支架

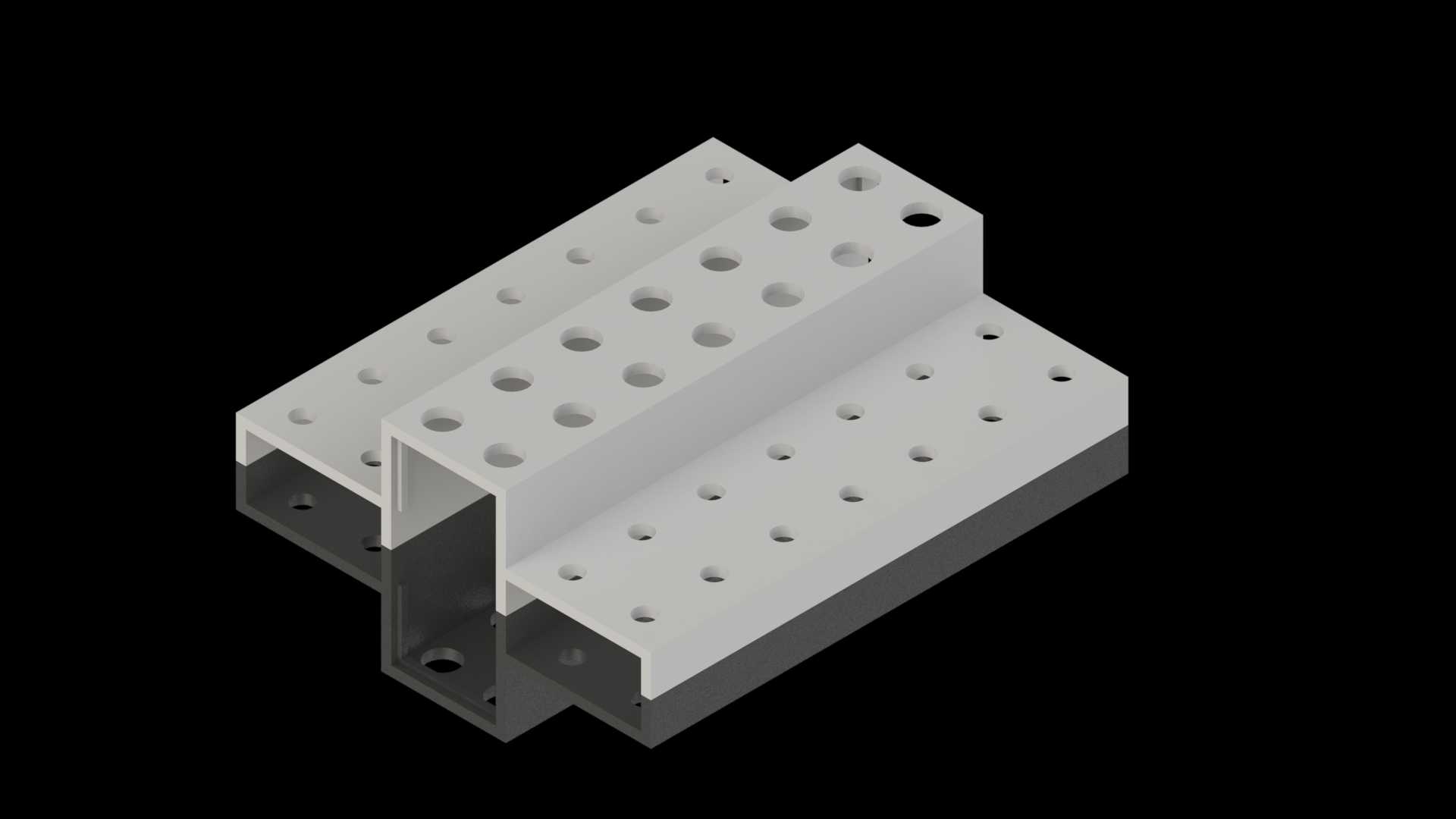

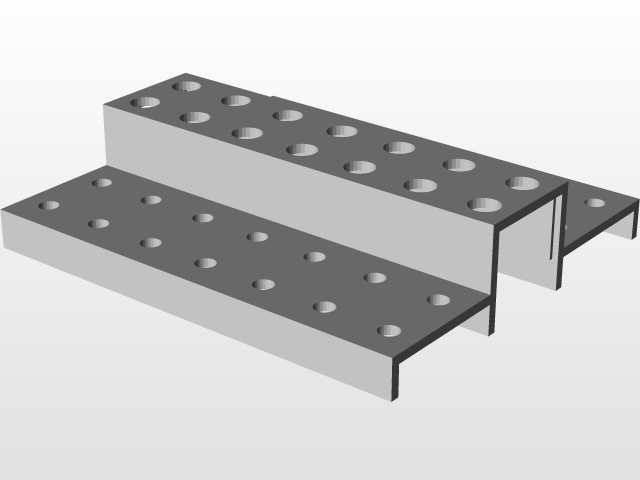

　　在小型电子元器件装配、精密零件检测工位、实验室样件陈列以及桌面级工装夹具搭建场景中，这类带规则安装孔的阶梯式支撑构件是非常实用的基础结构件。不同于常规平板式安装座，该支架采用高低双层错位的阶梯构型，下层基座为实心加厚结构，整体采用对称式布局，两侧的立板与上层安装板形成稳定的槽型承力结构，无需额外加强筋即可获得足够的抗弯折性能，在承受单侧偏载时也不会出现明显形变。

　　支架的安装孔统一设置为14mm与18mm两种通用规格，孔位沿上层两块安装板的长度方向等距排布，同排孔的中心距保持一致，相邻排孔采用错位排布设计，相比等距对齐的孔阵，错位排布能覆盖更多不同安装孔距的工件固定需求，同时避免孔位过近导致的安装板局部强度下降。两种孔径的设置覆盖了日常工装搭建中最常用的紧固件、定位销的适配尺寸，14mm孔可适配M12规格的螺栓、定位销，18mm孔可适配M16规格的紧固件，也可作为气路、弱电线路的穿线孔使用，无需额外在支架上开孔走管。

　　从设计逻辑来看，该支架的下层基座底部预留了沉头安装孔，可通过螺栓将整个支架固定在铝型材工作台、检测平台或者设备台面上，沉头孔的设计能保证固定螺栓的头部不突出基座底面，避免支架安装后出现晃动、放置不平的问题。上层两块安装板之间预留了均匀的间隙，该间隙一方面可以作为工件安装时的避让空间，避免带突出定位柱的工件与支架产生干涉，另一方面也可作为小型工件的临时放置槽，在装配作业时临时存放螺丝、销钉等小零件，减少作业过程中零件掉落的概率。

　　在实际使用中，该支架可作为小型传感器的安装基座，通过不同孔位的组合调整传感器的安装高度与水平位置，适配不同检测距离的需求；也可作为桌面级3D打印工件的后处理定位支架，将待打磨、待粘接的工件通过螺栓固定在支架孔位上，解放双手提升后处理效率；在教学实验场景中，该支架还可作为机构搭建的基础底座，配合连杆、转轴等零件搭建简易的连杆机构、传动演示模型，孔位的通用性可以大幅减少实验准备阶段的零件加工工作量。

　　尺寸边界方面，该支架的整体长宽比例控制在2:1左右，下层基座的宽度大于上层安装板的总宽度，保证放置时的稳定性，即使在上层安装板的最外端挂载工件，整体重心也不会超出基座的支撑范围，不会出现侧翻问题。支架的所有棱边都做了小尺寸的倒角处理，没有尖锐的毛刺棱角，避免装配作业时划伤操作人员，同时也能消除加工过程中产生的应力集中点，提升支架的整体使用寿命。孔位的加工公差控制在常用的间隙配合范围内，既可以保证紧固件、定位销能够顺利插入，也不会因为间隙过大导致安装的工件出现晃动偏移，满足常规工装定位的精度要求。

　　不同于定制化的专用工装，这类通用型多孔支架的适配性极强，不需要针对特定工件单独设计安装结构，只需要通过不同孔位的组合搭配，就能适配多种不同尺寸、不同安装孔距的工件固定需求，在小批量多品种的生产场景、实验室研发场景中，能够大幅减少专用工装的设计加工成本，缩短工装准备周期。支架的槽型结构也预留了足够的操作空间，在安装固定工件时，操作人员可以从支架的侧面、正面伸入工具拧紧紧固件，不会因为结构遮挡导致操作空间不足，提升装配作业的效率。
