猎鹰7X公务机整机三维结构数模

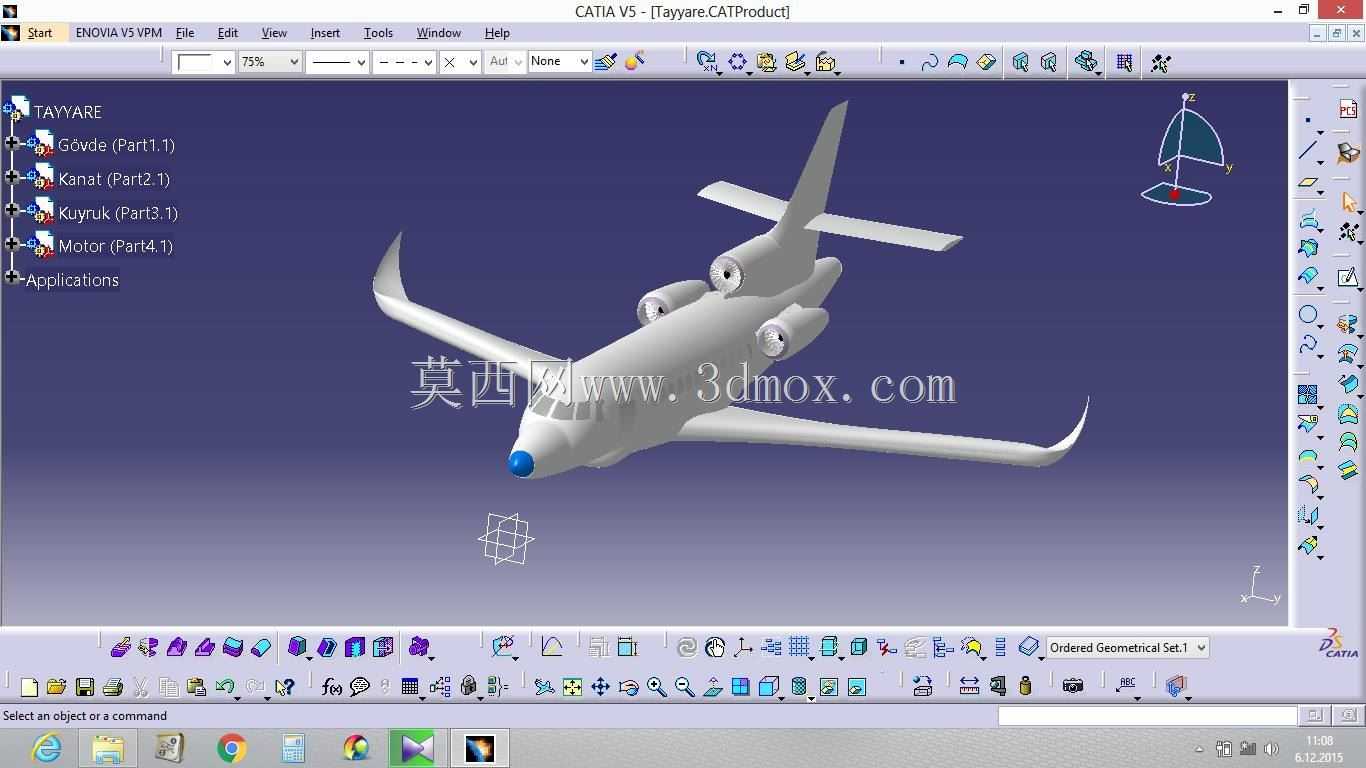

该三维数模完整还原了猎鹰7X公务机的整机结构与气动外形，建模过程严格参照实机的气动布局与结构分块逻辑，覆盖机身、机翼、尾翼、动力舱、起落架舱等全部核心结构段，可直接用于航空类结构设计参考、气动仿真前置建模、教学演示场景使用。从实际工程应用角度看，这类公务机数模可支撑高校航空专业的课程设计作业，帮助学生理解喷气式公务机的结构分舱逻辑，也可作为通航领域飞行器改装设计的基准参考，在做机载设备加装的结构干涉校核时，能直接调用数模完成安装边界的初步校验，省去逆向测绘基础外形的大量工时。数模的机身段采用了典型的公务机窄体增压舱设计思路，机头雷达罩的曲面弧度、驾驶舱风挡的倾斜角度都严格匹配实机的气动减阻需求，机翼部分还原了猎鹰7X标志性的翼梢小翼结构，小翼的后掠角度与机翼主体的过渡曲面做了连续曲率处理，能直观体现跨音速飞行阶段的翼尖涡流抑制设计逻辑。尾翼部分采用T型尾翼布局，水平尾翼安装在垂直尾翼顶端，数模中完整保留了尾翼与机身尾部承力结构的连接区域特征，动力段的三发吊舱布局也做了精准还原，尾椎处的发动机进气道、机身两侧后段的发动机吊舱安装位都有明确的结构边界，能清晰看到发动机与机身承力框的连接点位特征。起落架部分虽然做了外观简化，但前起落架舱、主起落架舱的舱门轮廓、收放预留空间都做了准确表达，在做地面保障设备的适配设计时，可直接参考起落架舱的位置与机身离地高度参数，完成登机梯、地面电源车等保障设备的对接尺寸校验。整个数模的曲面连续性达到G2级别，机身蒙皮的分块线、客舱舷窗的排布位置都与实机保持一致，在做外观渲染、航空科普展品设计时，可直接提取曲面结构完成后续的细节深化，不需要重新搭建基础外形框架。对于结构设计从业者而言，该数模最具参考价值的部分是机翼与机身的翼身融合过渡段，这部分的曲面曲率变化直接影响整机飞行阻力，数模中这部分的曲面过渡自然，没有生硬的折角，能直观体现高端公务机在气动优化上的设计细节，可作为同类飞行器翼身结构设计的参考范本。
