四轴关节式工业搬运机械臂结构设计

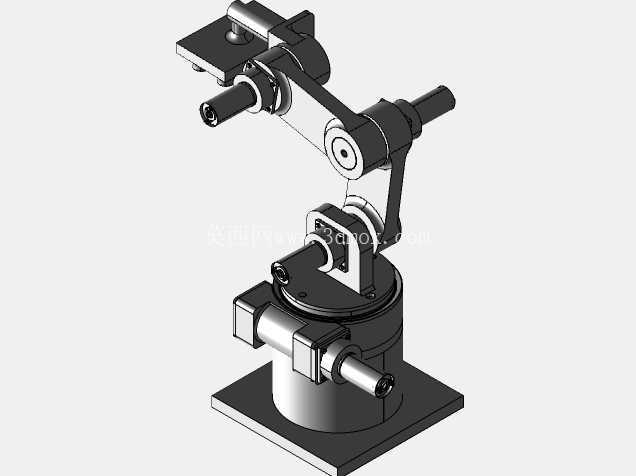

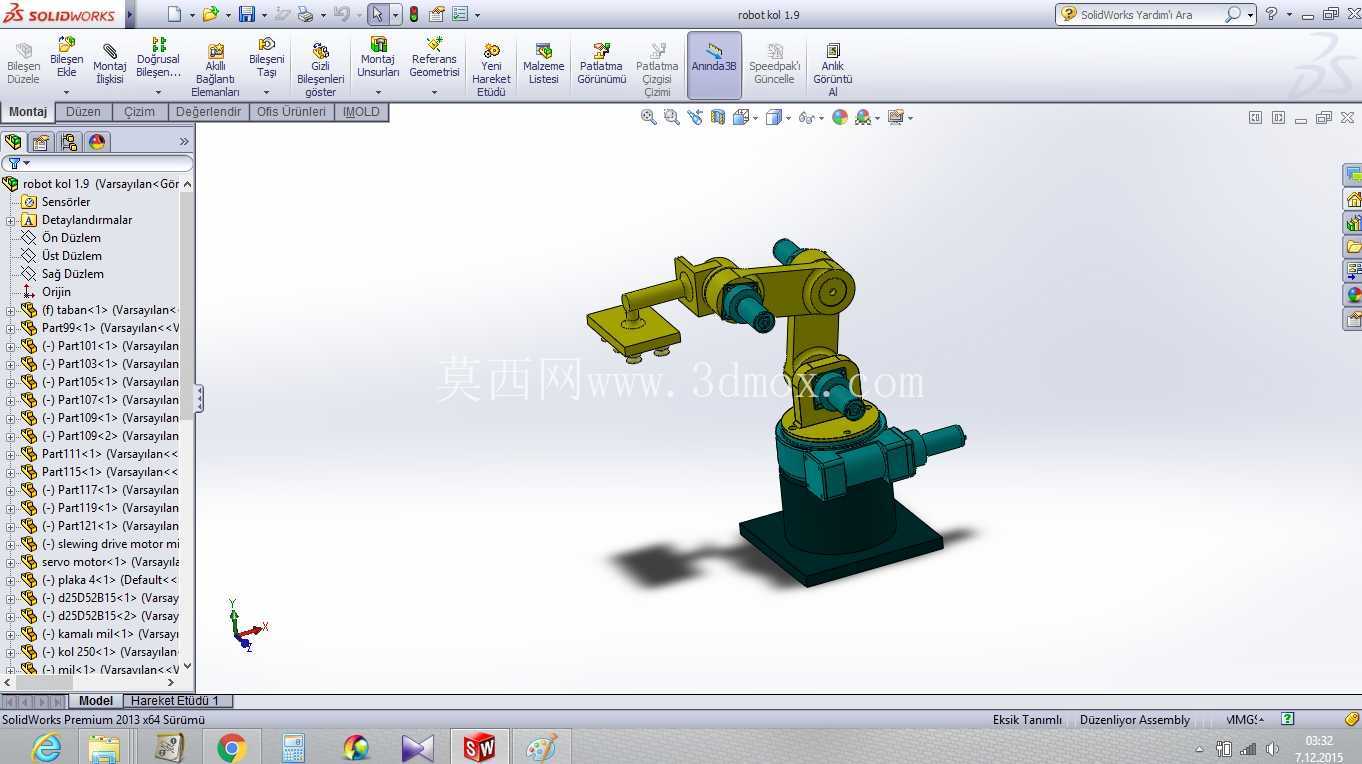

这款四轴机械臂的结构设计，核心面向3C电子组装线、小型零件分拣工位、轻负载物料转运场景的实际需求，在做三维结构搭建时，首先锚定的是小占地、高灵活度的工位适配性，没有盲目追求大负载参数，而是把安装边界控制在工位侧方0.4平方米的占地范围内，底座采用方形铸铁式安装结构，预留四个M12的地脚安装孔，可直接固定在铝型材工作台面或者地面预埋钢板上，不会占用过多生产线的操作空间，适配现有老旧生产线的改造升级需求，不需要对原有工位布局做大规模调整。

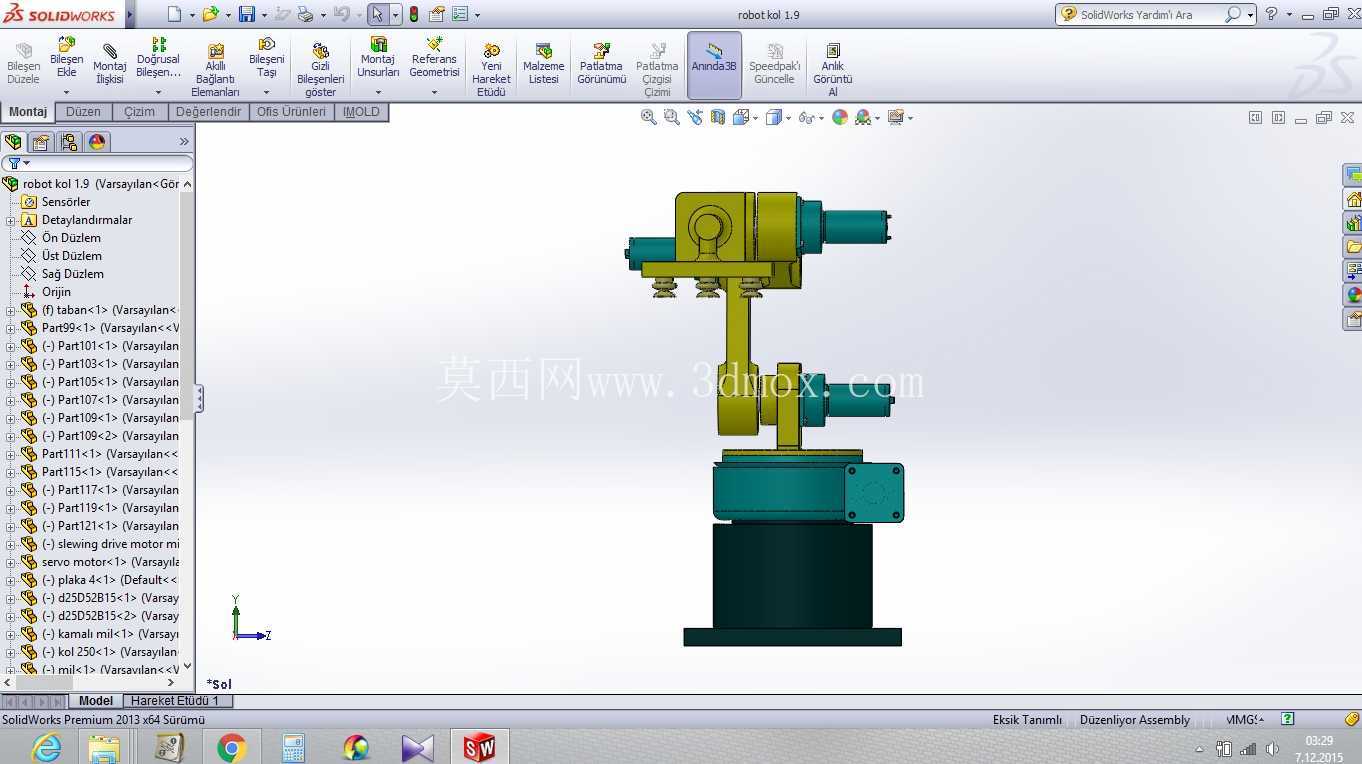

从功能特性来看，四个关节的自由度分配完全贴合平面搬运+小幅度俯仰的作业需求：底座回转关节承担水平方向360度的范围覆盖，大臂俯仰关节负责上下方向的高度调整，小臂回转关节补偿末端作业的角度偏移，末端法兰旋转关节适配不同工装的快速换装，整套运动逻辑没有冗余自由度，在控制层面能大幅降低轨迹规划的复杂度，同时减少不必要的结构重量，整机自重控制在合理区间，不需要额外做地基加固就能稳定运行。末端法兰采用标准ISO 9409-1-40-4-M6安装接口，可直接适配气动夹爪、真空吸盘、小型磁吸工装等不同执行器，不用额外做转接板设计，能快速切换搬运、分拣、上下料等不同作业任务。

设计思路上，优先考虑了日常维护的便捷性，所有关节的驱动电机都布置在关节外侧的可拆卸端盖内，线缆采用拖链内置式走线，从底座内部穿线到各个关节，避免外露线缆在长期往复运动中出现磨损、拉扯断裂的问题，关节处的密封采用双唇式橡胶密封圈，能阻挡车间内的粉尘、切削液飞溅进入关节轴承内部，适配机加工车间、电子组装车间等不同生产环境的防护需求。臂体结构采用箱型焊接式结构设计，在保证结构刚性的前提下，通过壁厚优化、局部减重槽设计降低臂体自身重量，减少运动过程中的惯性冲击，提升运动定位的重复精度，在额定3kg负载下，末端重复定位精度能控制在±0.05mm范围内，满足小型零件组装、精密件搬运的精度要求。

尺寸边界方面，整机完全伸展后的最大作业半径为850mm，垂直方向最大作业高度为720mm，最低作业位置能到达距离安装面120mm的高度，完全覆盖常规工作台面从地面到台面上方的作业区间，大臂和小臂的运动行程做了机械硬限位设计，在关节处设置了可调整的限位挡块，避免软件限位失效时臂体碰撞到周边设备，同时预留了限位开关的安装位置，可接入生产线的安全控制系统，实现安全联锁。关节轴承采用交叉滚子轴承，能同时承受径向、轴向和倾覆力矩，相比普通深沟球轴承，在相同负载能力下体积更小，能让关节结构更紧凑，臂体的外观做了圆弧过渡处理，没有尖锐的突出棱角，避免人员在周边作业时发生磕碰，表面采用喷塑处理，耐油污、易清洁，适配工业生产现场的日常清洁维护需求。

在结构细节处理上，各个关节的传动部分采用谐波减速器搭配伺服电机的传动方案，传动背隙小，传动效率高，能实现平稳的加减速运动，不会出现低速爬行的问题，底座内部预留了驱动器、控制模块的安装空间，可将控制元件集成在底座内部，减少外部电控柜的占地空间，也能缩短电机到驱动器的线缆长度，降低信号干扰的风险。末端法兰处预留了气路、信号线路的过孔，气动夹爪的气管、传感器的信号线可从臂体内部直接穿到底座，不会在臂体外部悬挂管线，避免运动过程中管线勾挂到周边工件或者设备。
