1/8NPT螺纹碳钢外壳可视流量指示器

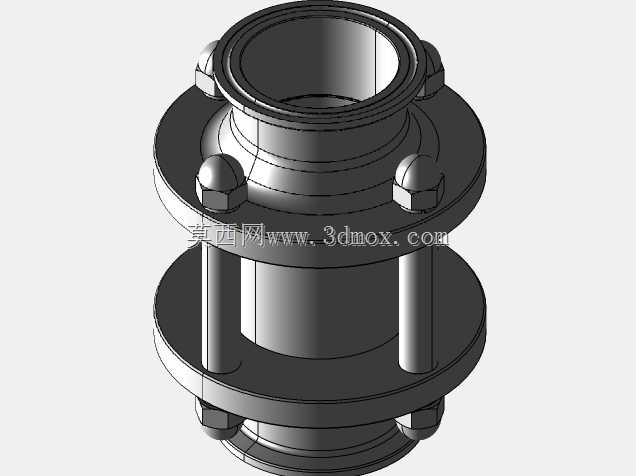

　　在小口径流体管路的运维场景里，很多时候不需要精准的瞬时流量数值，只需要快速判断管内是否有介质流动、流速是否处于合理区间，这类需求在蒸馏提纯、小流量试剂输送、冷却循环支路、实验室流体回路里十分常见，这款可视流量指示器就是针对这类场景设计的管路部件。从结构设计来看，整体采用上下法兰对夹的装配形式，外壳选用碳钢材质加工，兼顾了常规工业管路的承压能力与加工经济性，两端连接端口为1/8规格的NPT内螺纹，螺纹加工严格遵循ASME B1.20.1标准，能直接和同规格的NPT外螺纹管路端实现密封连接，不需要额外加工转换接头，适配小通径管路的安装空间限制。上下法兰之间通过周向均匀布置的螺栓紧固件实现锁紧，螺栓选用外六角头形式，

　　现场安装时用常规开口扳手就能完成装配，不需要特殊工装，法兰密封面的平整度做了公差控制，装配后能避免介质从法兰结合面渗漏。产品中部为透明可视的腔体结构，顶部法兰位置预留了滴管安装位，现场可以根据监测需求插入适配的滴管，当管内介质处于低流速或者间歇流动状态时，比如蒸馏过程的馏分流出阶段，运维人员可以直接透过透明腔体观察内部介质的流动状态，甚至通过滴管的液滴滴落频率直观判断流速大小，不需要拆解管路或者外接额外的测量仪表，能大幅降低小流量管路的状态监测成本。从安装边界来看，整体径向尺寸围绕1/8NPT的通径做了紧凑化设计，轴向长度控制在小管路安装的合理区间，不会因为加装该部件造成管路布局的突兀改动，

　　周向螺栓的布置位置预留了足够的扳手操作空间，现场安装时不会出现工具无法就位的问题。碳钢外壳的表面做了常规的防锈处理，能适配常规水、中性试剂、油品等介质的使用场景，透明腔体的材质选用耐冲击的透明工程材料，既能保证可视清晰度，也能承受管路常规工作压力下的冲击，不会因为正常的管路振动出现开裂破损。在实际选型应用中，这类指示器常被布置在管路的关键观测节点，比如冷却系统的支路出口、试剂加注管路的中段、蒸馏装置的馏分出口位置，替代传统需要拆卸才能检查的管路接头，让日常巡检的效率得到明显提升，也能第一时间发现管路断流、流速异常等问题，避免因为介质断流造成设备过热、工艺中断等生产故障。设计过程中针对法兰的受力做了简化校核，

　　周向螺栓的数量和规格能满足1/8NPT管路常规压力等级下的密封压紧力需求，不会出现因为螺栓数量不足导致法兰受力不均、密封失效的问题，内部流道做了顺滑过渡处理，不会因为加装指示器造成额外的流阻激增，影响管路原本的流量特性。
