SAE直螺纹石英观察窗油位视镜结构

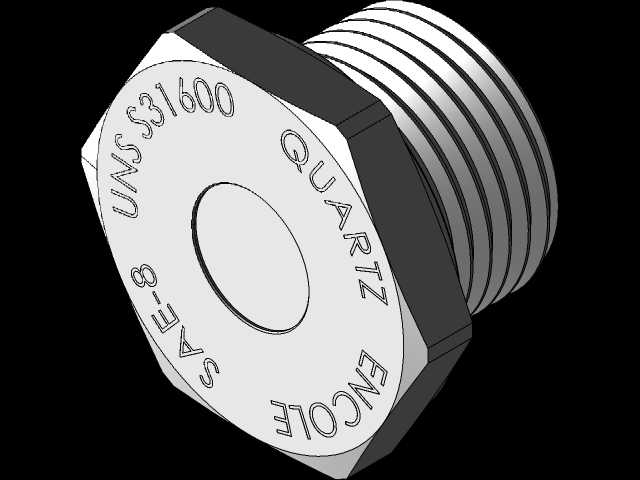

这款带SAE直螺纹的观察视镜，核心是为密闭腔体提供可视化观测通道，在液压站、制冷机组、制药反应管路、纸浆输送设备、船舶舷侧管路、井口采油装置、给水加热器这类需要监测内部介质状态的场景中应用极广。设计阶段首先考虑的是密封可靠性，采用O形圈端面密封结构，配合SAE标准直螺纹的安装定位，能在带压工况下杜绝介质渗漏，不需要额外缠绕密封带或者涂抹密封胶，安装对位效率比锥螺纹视镜高不少。六角头部的尺寸是按照标准扳手空间预留的，安装时可以用普通开口扳手或者套筒直接紧固，不需要定制专用工装，头部端面蚀刻的标识直接标注了材质、标准号信息，现场运维人员不用翻查图纸就能快速识别配件参数。中间的透明视窗采用石英材质，透光率远高于普通玻璃，不仅能满足人工目视检查油位、介质浑浊度、是否存在杂质气泡的需求，还能适配机器视觉检测、激光传感器穿透检测的光路要求，不会因为视窗材质透光率不足导致传感器信号衰减。从安装边界来看，外螺纹的长度是按照常规壁厚的腔体预留的，螺纹旋入后六角端面刚好贴合腔体安装面，O形圈的压缩量控制在标准范围内，既不会因为压缩量过大导致胶圈永久变形失效，也不会因为压缩量不足出现密封泄漏。视窗的承压面做了加厚处理，边缘和金属基体的结合处采用滚压包边结构，没有粘接剂残留，能耐受大多数氧化性酸、盐雾环境的腐蚀，在海洋船舶、沿海井口这类高腐蚀场景下也能长期稳定工作。建模过程中特意还原了头部的蚀刻字符细节、螺纹的完整牙型、六角的倒角结构，还有视窗和金属基体的配合台阶，装配干涉检查的时候可以直接调用，不需要二次修整模型，做管路装配模拟的时候，能直接验证扳手操作空间是否足够，视窗朝向是否满足观测角度要求，不会出现安装后被周边管路遮挡视线的问题。
