墙面安装碳钢斜撑式承重拉起杆结构

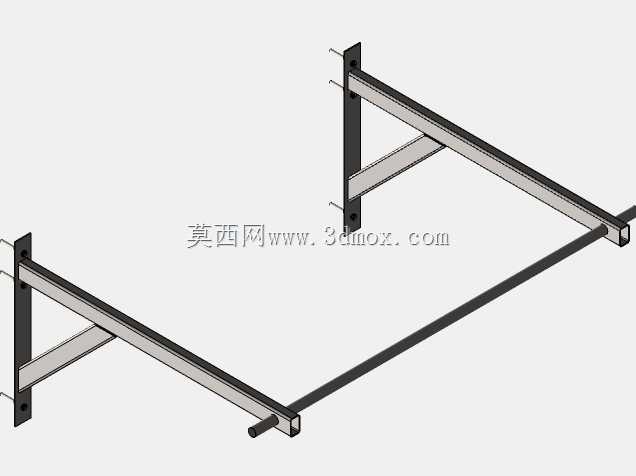

这类壁挂式拉起杆常应用于工业车间管线临时承托、仓储区域轻型物料挂装、户外设备侧边辅助支撑等场景，核心作用是在垂直墙面与水平延伸方向之间构建稳定的受力承载结构，避免悬空构件出现端部下挠、连接松脱的问题。从结构受力逻辑来看，设计时优先采用三角形稳定构型，主承载杆采用矩形截面碳钢型材，相比同重量的圆管型材具备更好的抗弯曲截面模量，斜向布置的加强撑杆直接连接主杆中部与墙面安装竖板，将主杆端部承受的竖向荷载拆分传递至上下两个墙面固定点位，大幅降低单颗连接螺钉的受剪载荷。安装边界方面，墙面端采用两块带预制安装孔的竖板作为连接基座，每块竖板预留3个安装孔位，总共通过6个M10规格的膨胀螺钉与混凝土或实心砖墙面完成锚固，安装时需保证两块竖板的垂直共面度偏差不超过2mm，避免主杆安装后出现附加装配应力。主杆的水平延伸长度可根据实际挂载需求调整，常规工况下延伸长度控制在800mm至1200mm区间时，端部可承受不超过80kg的静载荷，若需更长的延伸距离，可对应加大斜撑杆的型材截面规格，同时加密墙面安装点的螺钉数量。设计过程中特意将主杆端部做了收口处理，预留的横向短销可用于挂载吊环、绑扎带等连接件，避免挂载物件从杆端滑脱，竖板与主杆、斜撑杆的连接位置采用满焊工艺，焊后做打磨除锈与喷塑处理，可适应常规室内外非强腐蚀环境的使用需求。实际选型应用时，需提前核算挂载物件的总重量与动载系数，若存在频繁振动的挂载工况，需在安装螺钉处加装防松垫圈，同时定期检查焊缝位置是否出现开裂、螺钉是否出现松动滑移，保障支撑结构的长期使用可靠性。
