船用起重吊钩三维结构设计

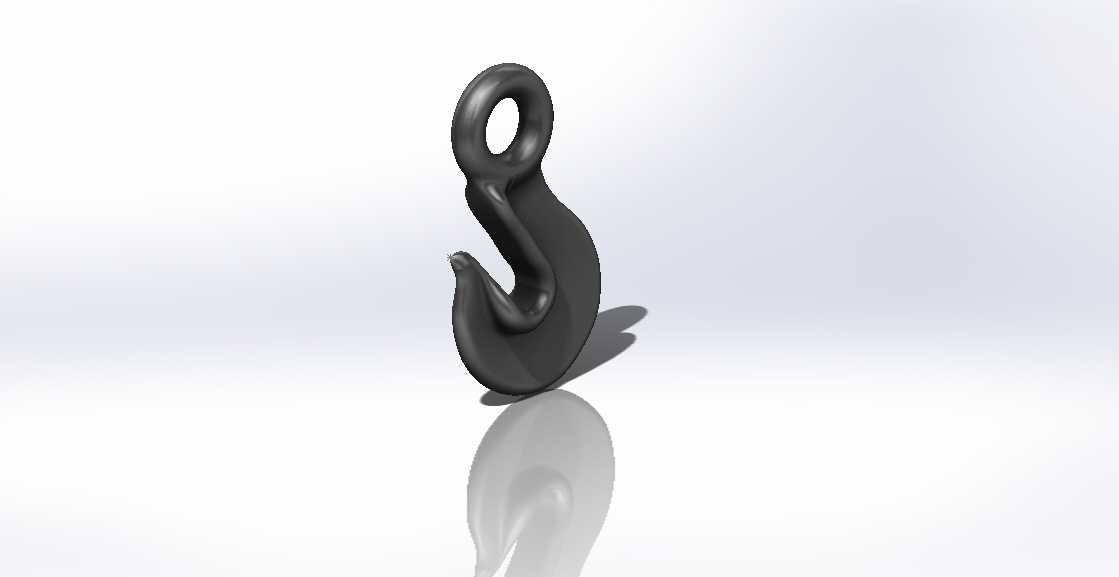

　　在船舶码头装卸、船用物资转运、甲板设备吊装这类作业场景里，起重吊钩是索具系统里直接承载载荷的核心受力部件，不同于普通陆用起重钩，船用场景下的吊钩需要应对船体晃动带来的交变载荷、盐雾环境下的长期受力稳定性，以及与船用卸扣、钢丝绳索具的匹配适配性，这款船钩的结构设计完全围绕船用吊装的实际工况展开。从功能特性来看，钩体顶端的封闭吊环结构，是专门适配船用标准卸扣与钢丝绳套环的连接结构，吊环的内孔尺寸做了适配性设计，能够兼容常规船用吊装作业中常用的卸扣销轴直径，避免连接时出现间隙过大导致的晃动磨损，或是间隙过小无法装配的问题。钩身的曲线过渡没有采用普通吊钩的圆弧突变设计，而是沿着载荷传递路径做了连续的变曲率过渡，从顶端吊环向下，

　　钩身的截面厚度逐步变化，在钩尖承载位置做了局部加厚处理，能够在吊装作业时让载荷沿着钩身平滑传递，避免应力集中导致的结构失效。钩尖位置的防脱结构预留位，是考虑到船用作业时风浪导致的吊物晃动，防止索具从钩槽内滑脱，实际使用时可以在预留位置加装弹簧式防脱挡板，不需要对钩体做二次加工。设计思路上，这款船钩没有追求过度的轻量化，而是优先保证结构的冗余强度，毕竟船用吊装作业一旦出现吊钩断裂，极容易引发坠物伤人或是设备损毁的安全事故，钩身的截面形状采用了近似椭圆的受力截面，相比矩形截面能够减少应力集中系数，相比圆形截面又能在同等重量下获得更高的抗弯截面模量，平衡了自重与承载能力的关系。外形尺寸方面，钩体总高度适配常规船用手动葫芦、

　　小型船用起重机的吊钩安装空间，吊环的外圆尺寸不会与起重机吊钩滑轮组的护板发生干涉，钩口的开口尺寸经过测算，能够顺利穿过常规船用钢丝绳的套环、吊装带的端环，同时不会因为开口过大导致钩尖的受力力臂过长，影响整体承载能力。安装边界上，这款吊钩不需要额外的连接基座，直接通过顶端吊环与卸扣连接即可接入索具系统，钩体的最大外轮廓尺寸在旋转时不会与周边的甲板护栏、设备外壳发生剐蹭，在船舶舱室内小空间吊装作业时也能灵活使用。从受力角度分析，钩身的危险截面位于钩身弯曲段的内侧，设计时对这个位置的圆角做了加大处理，同时在建模时通过曲率分析反复调整曲面过渡，确保整个受力路径上没有曲率突变的位置，避免长期交变载荷下出现疲劳裂纹。

　　钩体底部的承托面做了微弧处理，当吊装带或是钢丝绳压在钩槽内时，能够让索具的受力均匀分布在接触面上，不会因为局部应力集中切割索具，延长配套索具的使用寿命。不同于民用场景的装饰性挂钩，这款船钩的所有结构尺寸都围绕起重承载的实际需求设计，没有多余的装饰性结构，整个钩体的曲面都是连续的受力曲面，既方便铸造或是锻造加工，也能减少后期应力集中的隐患。在实际船用场景中，这类吊钩除了用于码头物资装卸，还可用于甲板上设备的临时固定、锚链辅助拖拽、救生艇吊装辅助等作业，不同作业场景下的受力方向不同，这款钩的对称式结构设计能够承受来自多个方向的载荷，不会因为侧向受力出现结构变形。建模过程中，对钩体的壁厚做了均匀性处理，避免锻造时出现壁厚差过大导致的锻造缺陷，同时吊环与钩身的连接位置做了圆弧过渡加强，这个位置是吊钩承受拉力的关键位置，过渡圆角的大小直接影响应力集中系数，设计时经过多次受力仿真调整，最终确定的圆角尺寸能够在保证结构紧凑的前提下，将应力集中系数控制在安全范围内。钩尖的端部做了钝化处理，避免作业时划伤操作人员或是刮破吊装带，同时钩尖的角度设计能够保证索具在受力时自然滑入钩槽的最深处，不会停留在钩尖位置出现滑脱风险。
