变倍式光学瞄准镜结构设计

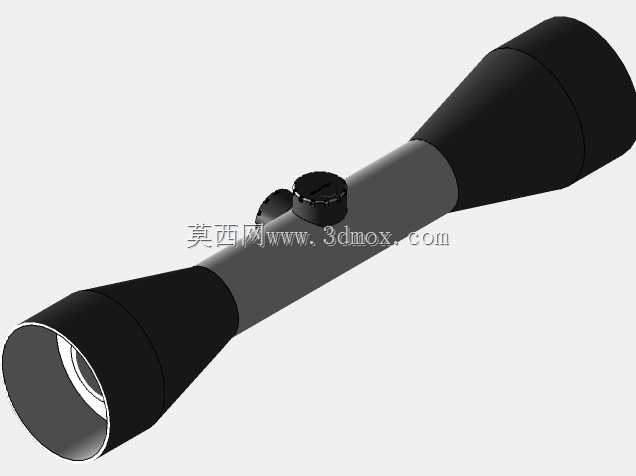

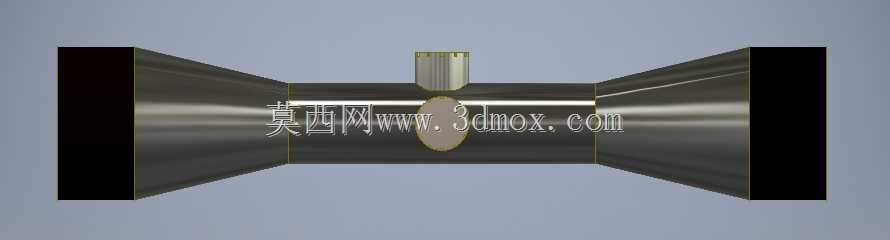

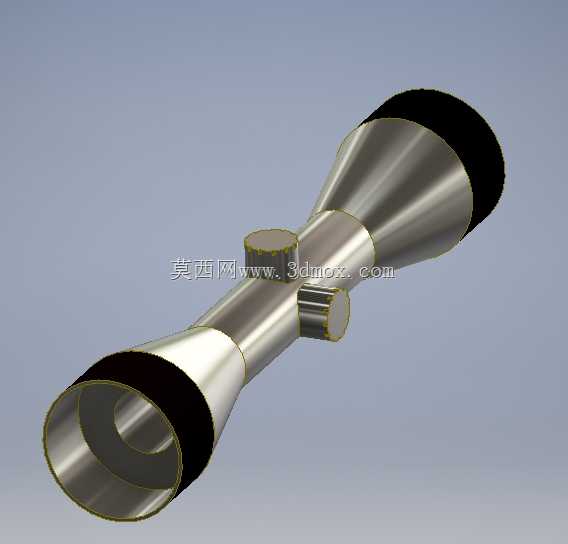

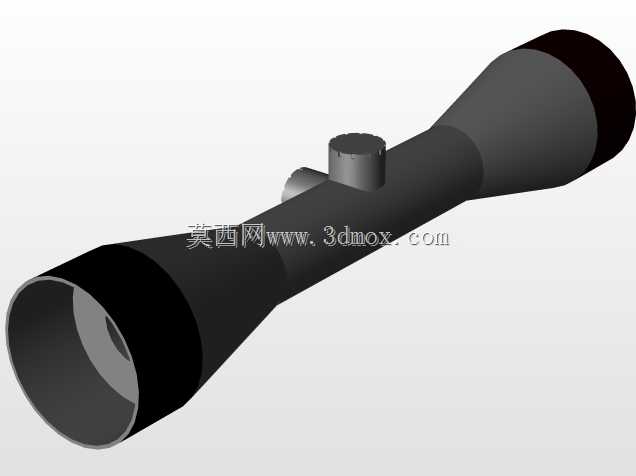

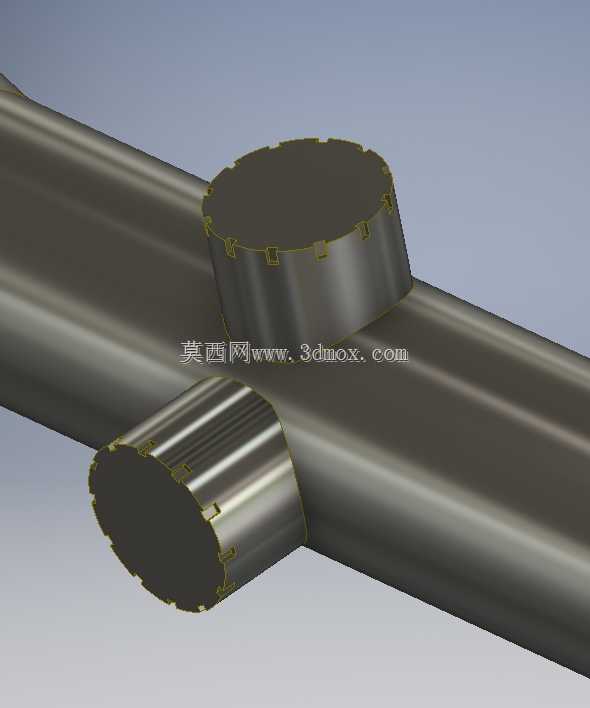

这款瞄准镜整体采用同轴回转体结构布局，镜身主体为薄壁圆筒构型，两端分别设置大口径物镜端与目镜端，物镜端通光孔径大于目镜端，匹配远距离观测的进光量需求，两端外缘设置的黑色防滑圈既可以在装配时提供握持摩擦力，也能在磕碰时缓冲外力，避免镜筒边缘变形影响内部镜片同轴度。镜身中部凸起的两个调节旋钮分别对应高低调节与风偏调节功能，旋钮外侧设置防滑齿纹，调节时可通过齿纹传递清晰的档位触感，方便使用者在观测过程中盲操作完成弹道修正，旋钮与镜身的连接部位设置密封台阶，可避免水汽、灰尘进入镜筒内部污染光学镜片。

从实际应用场景来看，这类结构的瞄准镜主要配套于中远距离观测、射击类设备上，可实现目标放大观测与弹道对准功能，设计过程中需要严格控制镜筒内壁的同轴度公差，保证内部多组变倍镜片、调焦镜片的光轴重合，避免观测时出现视差、成像偏移问题。镜身的安装基准面设置在镜筒下方的平面区域，可配套标准皮卡汀尼导轨夹具完成固定，安装时需要保证镜身轴线与配套设备的基准轴线平行，否则会出现远距离弹道偏移问题。

设计时优先考虑了户外使用的可靠性，镜筒壁厚在保证结构强度的前提下做了轻量化处理，整体重量控制在手持长时间使用无明显负重感的区间，外表面做哑光金属处理，避免强光反射暴露位置。目镜端设置的眼罩结构可贴合使用者眼部，阻挡侧面杂光进入观测视野，同时在枪械后坐时起到缓冲作用，避免眼部磕碰镜身。内部的镜片隔圈采用阶梯式定位结构，每片镜片都有独立的定位台阶与压圈固定，可承受常规后坐力冲击下的镜片位移，保证光轴稳定性。变倍环设置在镜身靠近目镜的位置，转动阻尼经过匹配设计，既不会因为外力误触改变倍率，也能在需要调节时顺畅转动完成倍率切换，镜身内部的变倍导槽采用等距螺旋结构，保证变倍过程中成像中心无偏移，倍率切换全程成像清晰无卡顿。
