多层框架式管材承载输送管架结构

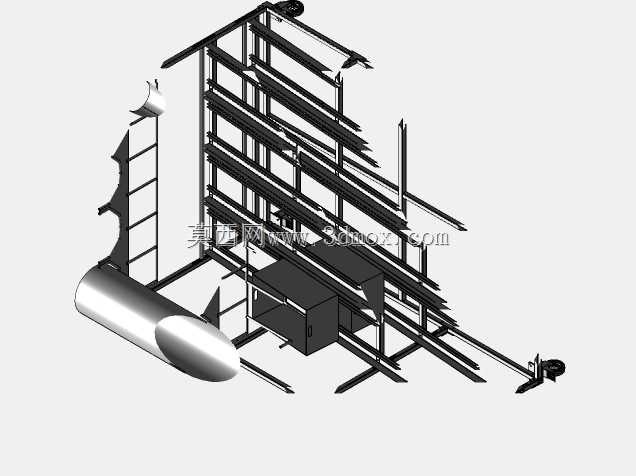

该管架结构主要应用于生产车间内长尺寸管材、棒材类工件的工序间周转承载与临时存储，也可适配自动化生产线的上料端待加工物料承托场景，解决长轴类、管状工件平放易变形、堆叠易刮蹭表面的现场问题。整体采用分层错落的框架式布局，主体支撑构件采用标准型钢焊接拼接，各层承载横梁按照不同管径的放置需求设置了差异化的间距，上层横梁排布更密，适配小直径薄壁管材的放置，避免管材放置后出现中部挠曲变形，下层预留更大的竖向空间，可放置大直径厚壁管材或者带端部加工的管件，避免工件端部的加工面与架体发生磕碰。架体一端集成了倾斜导料结构，搭配端部的弧形承托构件，可在取料时让管材顺着倾斜面缓慢滑至取料位，无需人工从架层深处拖拽工件，降低作业人员的劳动强度，同时减少管材拖拽过程中表面产生的划伤。设计阶段优先考虑了现场的安装边界，整体架体的底部支撑脚采用外扩式布局，相比直立支脚大幅提升了架体满载状态下的抗倾覆性能，支脚底部预留了地脚螺栓安装孔，可直接与车间地面的预埋钢板焊接或者通过膨胀螺栓固定，适配不同地面条件的安装需求，无需额外制作安装底座。架体侧面设置了爬梯结构，方便作业人员取用上层放置的小规格管材，爬梯踏步采用防滑型材制作，与主框架焊接为整体，无需额外附属配件。架体中部预留了电控元件安装位，可根据产线升级需求加装管材到位检测传感器、自动分料机构，拓展为自动化管材上料架使用，无需对主体框架做大规模切割改造。各承载横梁的边缘均做了倒角处理，去除焊接后的毛刺与锐边，避免上下料过程中划伤工件表面或者作业人员，所有焊接位置均做了焊后打磨处理，消除焊接应力集中点，提升架体长期满载使用的结构稳定性。整体架体的宽度适配常规车间的通道宽度，放置后不会占用过多的作业通行空间，长度方向可根据现场的物料存放需求做模块化拼接，单段架体的长度适配常规6米定尺管材的放置，拼接后可满足更长尺寸工件的承载需求。
