低温差驱动斯特林动力装置结构设计

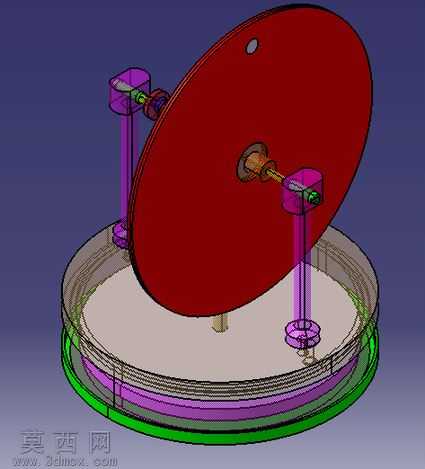

本作品为低温工况适配的斯特林动力装置三维建模成果，建模阶段围绕低温差热能驱动的核心需求展开结构设计，首先完成核心换热腔体的参数化建模，将底部环形换热基座设置为分层结构，外层采用导热材质模拟低温热源接触端，内层设置密封气腔结构，精准匹配低温差工况下的工质膨胀收缩空间需求。传动部分采用双立柱导向配气结构，两根紫色透明示意的配气导柱对称分布在飞轮两侧，建模时严格配合同步传动的行程参数，确保配气活塞与动力活塞的相位差符合斯特林循环的正时要求，避免出现运动干涉问题。核心动力输出端的大尺寸红色飞轮采用薄圆盘式结构，建模时优化了轮体的配重分布，在轮面预留定位小孔实现动平衡校准，飞轮与曲轴的连接部位设置铜质衬套结构，还原实际装配中的耐磨减摩设计细节。渲染阶段采用差异化材质区分不同功能部件：换热基座的金属密封层赋予哑光银灰色金属材质，边缘密封胶圈赋予亮绿色橡胶材质，配气导柱采用半透明紫色材质直观展示内部活塞杆的运动路径，飞轮采用高饱和度红色哑光漆面材质，曲轴连接部件采用黄铜金属材质，通过材质差异清晰呈现各部件的功能分区。结构设计上充分考虑低温斯特林的低扭矩特性，放大飞轮直径以提升转动惯量，降低动力输出的脉动性，配气机构采用轻量化活塞设计，减少低温差工况下的动力损耗，整体装配关系严格遵循实际机械装配逻辑，所有运动部件均预留合理的配合间隙，可直接用于运动仿真验证低温差下的循环运行效果，完整还原了低温斯特林装置从热能输入到旋转动力输出的全部机械结构逻辑，清晰展示了外燃式动力装置的工作原理与结构组成。
