小型单缸内燃机结构三维设计作品

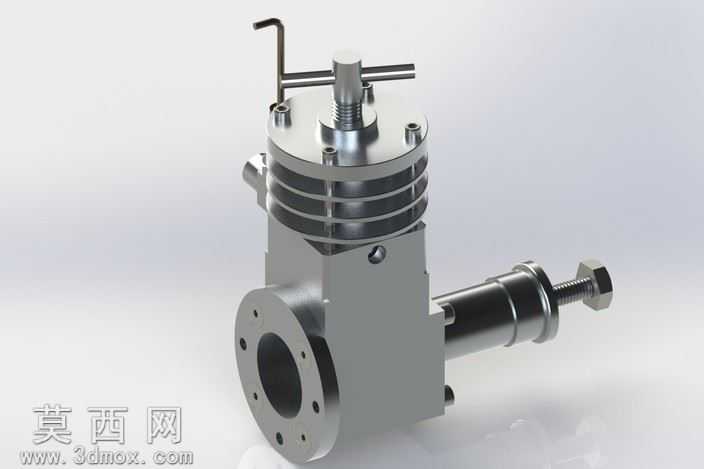

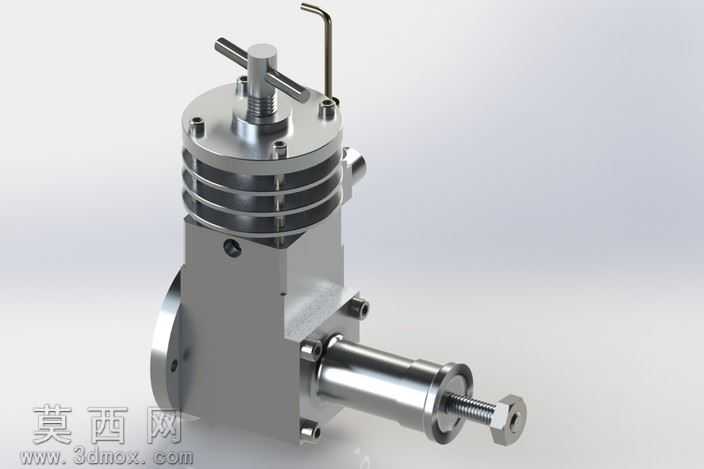

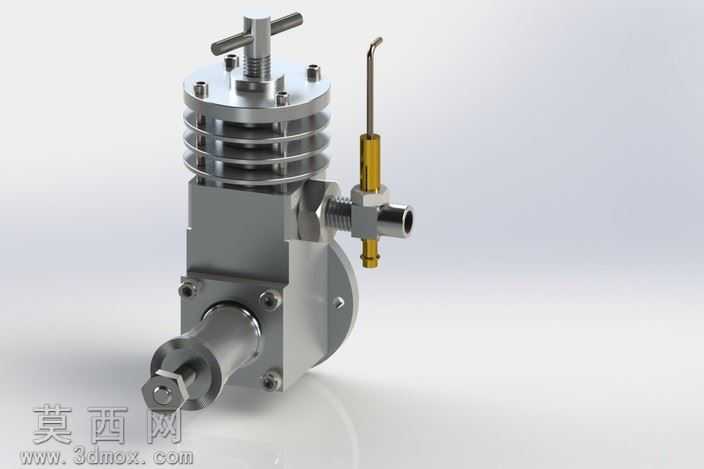

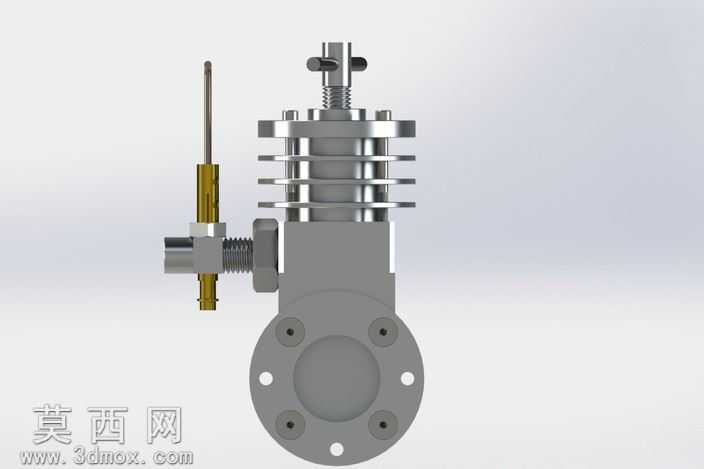

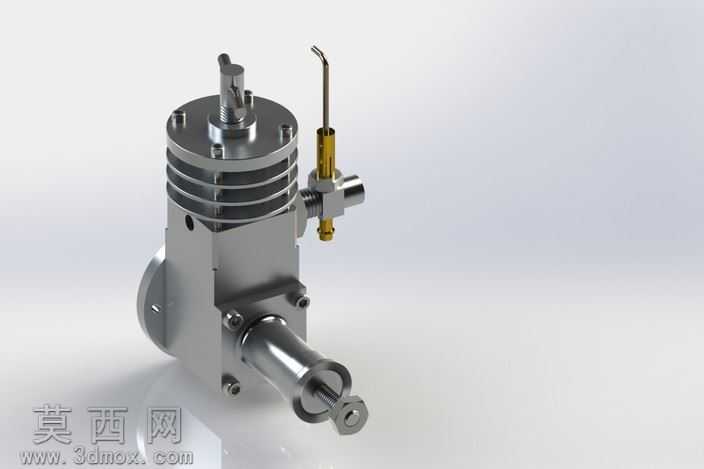

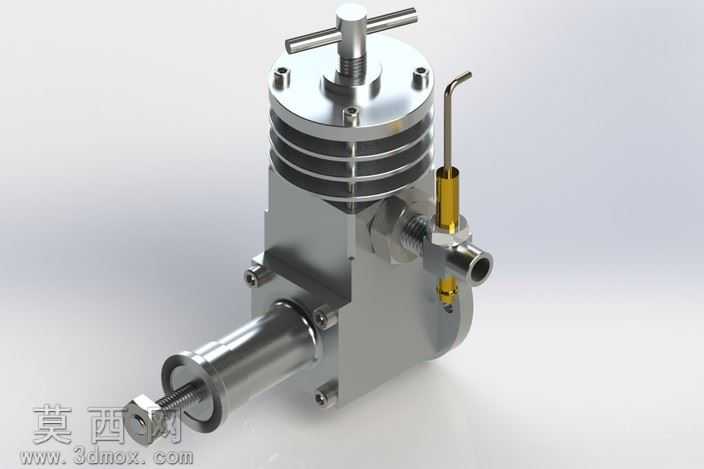

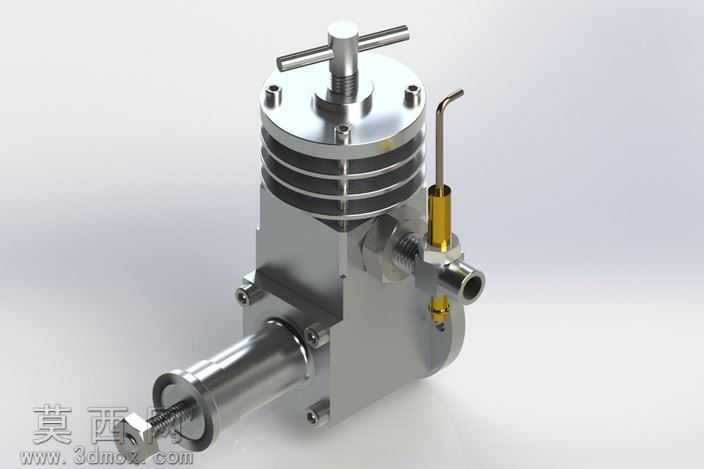

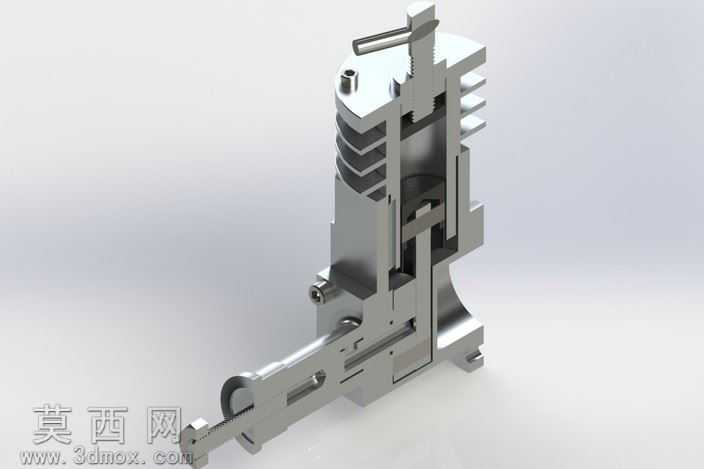

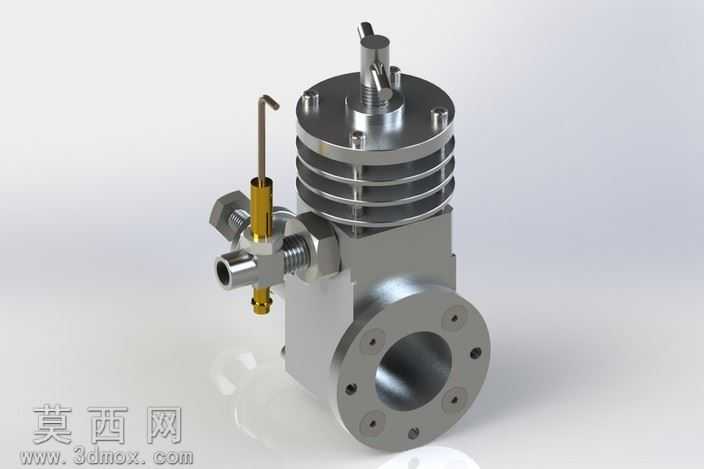

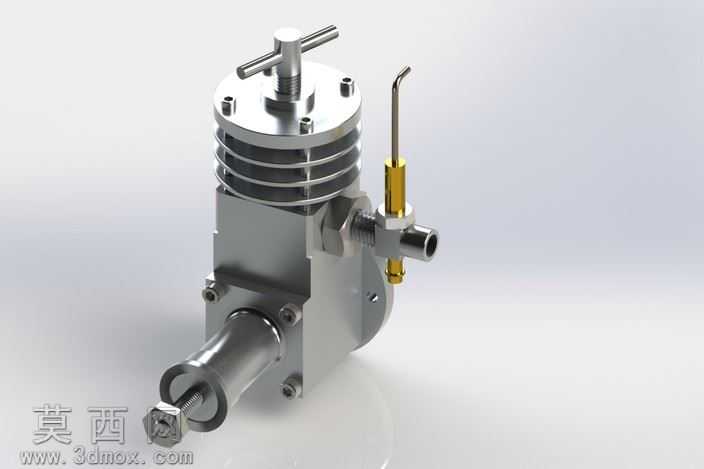

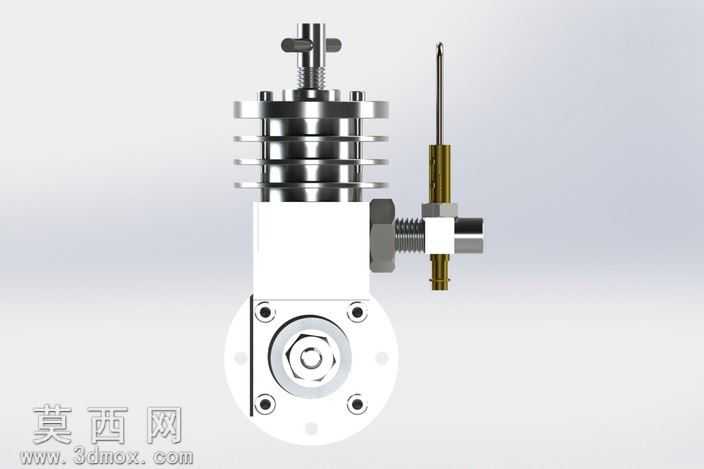

本作品为小型单缸内燃机的三维建模设计成果，建模过程依托三维参数化设计软件完成，全程遵循机械设计的公差配合规范与内燃机工作原理进行结构还原。建模阶段首先完成核心基准的搭建，以曲轴回转中心、气缸中心轴线为核心基准面，依次构建缸体、气缸盖、活塞组件、曲轴连杆机构、供油管路、调压阀件等独立零部件，每个零部件的建模均采用参数化草图驱动特征的方式，对缸体散热鳍片的等距排布、气缸内壁的配合公差、活塞环槽的定位尺寸、曲轴曲柄的偏心距等关键结构进行精准参数约束，确保各部件装配时不存在干涉问题。材质与渲染环节，针对不同零部件的实际工业材质进行区分设置：缸体、曲轴等承力金属部件采用抛光铝合金与磨砂铸钢材质，还原金属部件的机加工质感与金属反光特性；散热鳍片部分设置细微的金属拉丝纹理，提升细节真实感；供油管路的金属接头采用黄铜材质，管路部分设置耐油橡胶的哑光质感；顶部调压手轮采用不锈钢材质，表面添加细微的滚花纹理，还原操作件的防滑结构特征。渲染阶段采用工作室三点布光方案，主光从侧上方45度投射，突出缸体散热鳍片的层叠结构与金属部件的轮廓转折，辅光补全暗部细节避免结构死黑，添加微弱的环境反射效果，让金属部件的反光更贴近真实工业产品的视觉效果。结构设计层面完整还原了该款小型内燃机的核心功能结构：顶部设置带T型手柄的调压阀结构，用于调整气缸内的压缩压力；侧部集成化油器与供油管路，还原燃油供给的通路结构；前端伸出的轴段为动力输出端，用于连接负载传递动力；缸体外侧的多层环形散热鳍片，对应风冷内燃机的散热需求，无需额外水冷结构即可满足小型动力的散热要求。整体装配采用自下而上的装配逻辑，先完成活塞连杆与曲轴的子装配，验证曲柄连杆机构的运动行程匹配度，再将子装配装入缸体，依次扣合气缸盖、安装调压阀、外接供油组件，全程进行干涉检查，确保各运动部件在全行程内无碰撞、无卡滞，完整复现该款1.8cc排量小型内燃机的真实结构比例与装配关系，可用于内燃机结构教学、小型动力装置方案展示等场景。
