汽车盘式制动卡钳刹车总成结构设计

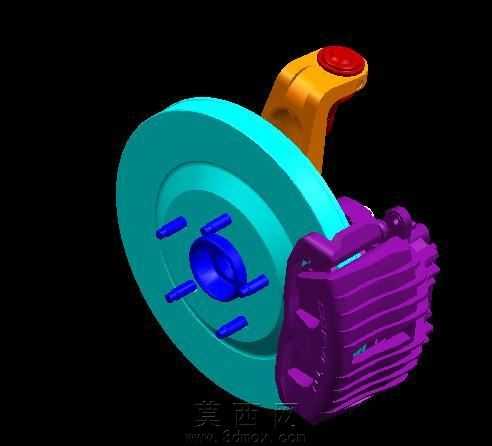

本作品为汽车盘式制动系统核心总成的三维建模设计，整体采用模块化建模思路完成各部件的参数化构建。建模阶段先以制动盘为基准定位部件，通过回转特征生成带散热筋结构的制动盘基体，盘面预留轮毂安装孔位与螺栓固定凸台，中心轴孔与轮毂配合的定位台阶严格按照实车装配尺寸设定，保证装配公差符合实际生产要求。制动卡钳部分采用分体式建模逻辑，先构建卡钳主体的壳体结构，通过拉伸、切除特征完成内部活塞腔的成型，卡钳外侧的散热鳍片采用阵列特征实现等距排布，既保证散热面积最大化，也让卡钳整体受力分布更均匀。制动摩擦片部分单独建模，背板与摩擦层采用不同材质区分，摩擦片的限位卡扣、回位弹簧结构均做了精细化还原，保证制动动作时摩擦片的滑动轨迹与实际工况一致。驻车制动操纵臂采用曲面建模完成异形轮廓构建，臂体的加强筋结构通过扫掠特征生成，顶端的按钮操作位做了圆角过渡处理，符合人机操作的触感要求。渲染阶段针对不同部件赋予差异化材质：制动盘采用高碳钢材质，添加轻微的磨损纹理与金属磨砂质感，还原日常使用后的盘面状态；卡钳主体采用紫色耐高温烤漆材质，调整材质的反光度与粗糙度参数，模拟工业烤漆的哑光金属质感；制动操纵臂采用橙色工程塑料材质，添加细微的颗粒纹理提升真实感；中心轮毂轴头采用亮蓝色阳极氧化铝材质，突出装配定位的视觉区分；顶端按钮采用红色软胶材质，调整材质的漫反射参数模拟橡胶的柔和质感。场景布光采用三点布光法，主光源从斜上方45度投射，突出各部件的结构轮廓与材质差异，辅光源补全暗部细节避免结构死黑，背景采用纯黑色突出主体部件，渲染输出时开启全局光照与环境光遮蔽，让部件衔接处的阴影过渡更自然，整体清晰展现盘式制动器的装配关系与各部件的结构细节，可用于汽车制动系统的教学演示、结构原理讲解以及零部件的开发参考。
